R0.5Z-1205/H-R

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 0.5W DC/DC-Converter \'ECONOLINE\' SMD 2kV reg
供应商型号: SG-R0.5Z-1205/H-R
供应商: 期货订购
标准整包数: 500

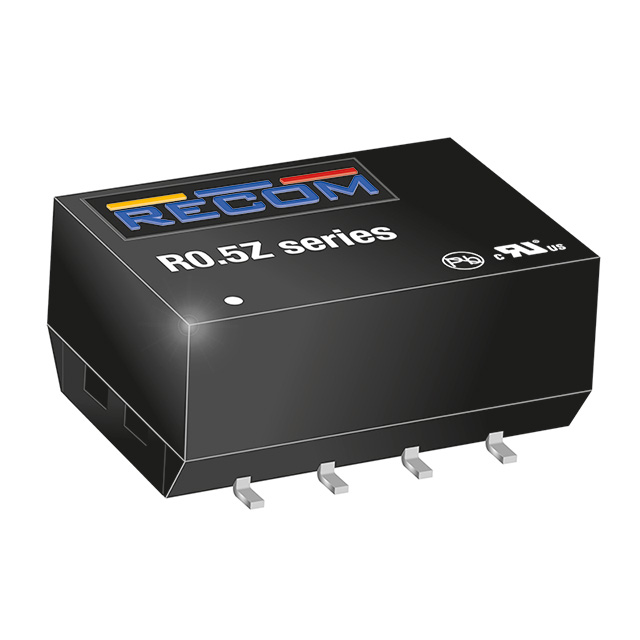

RECOM POWER DC-DC模块 R0.5Z-1205/H-R

R0.5Z-1205/H-R概述

    # 电子元器件产品技术手册:ECONOLINE DC/DC转换器

    产品简介


    ECONOLINE DC/DC转换器是一款旨在节约电路板空间的设计精良的产品。尽管其尺寸仅与标准的非调节型SMD转换器相当,但ECONOLINE DC/DC转换器集成了内部线性调节器,能够提供稳定输出电压,非常适合用于逻辑电平或敏感电路供电。该产品符合UL60950-1认证标准(带有H后缀),并满足IEC/EN 60601-1第3版医疗安全标准要求。

    技术参数


    以下是ECONOLINE DC/DC转换器的核心操作区域内的技术规格和性能参数:
    | 参数 | 规格 |

    | 输入电压范围 | ±5% |
    | 输出电压精度 | ±5% |
    | 线电压调节 | 1% max. |
    | 负载电压调节(10%-100%全负载) | 1% max. |
    | 输出纹波和噪声(20 MHz限制) | 100mVp-p max. |
    | 工作频率 | 20kHz min. / 50kHz typ. / 90kHz max. |
    | 满载效率 | 50% min. / 60% typ. |
    | 最小负载 | 10% (2) |
    | 无负载功耗 | 127mW min. / 155mW typ. / 320mW max. |
    | 隔离电压(测试时间1秒) | 1000VDC (额定时间1分钟) |
    | 隔离电阻(最小值) | 10 GΩ |
    | 短路保护 | 1秒(P后缀连续) |
    | 工作温度范围(自然对流) | -40°C至+85°C |
    | 存储温度范围 | -55°C至+125°C |
    | 再流焊接温度(ROHS合规) | 245°C (30秒) 最大值 |
    | 蒸气相工艺 | 230°C (90秒) 最大值 |
    | 相对湿度 | 95% RH |
    | 包装重量 | 1.2克 |
    | 打包数量 | 每管33个,每卷500个 |

    产品特点和优势


    - 隔离设计:1 kVDC 或 2 kVDC 的高隔离电压提供了优异的安全性能。
    - SMD 封装:适用于紧凑型应用,如移动设备和物联网设备。
    - 单路输出:集成内部线性调节器,确保输出电压稳定。
    - UL94V-0材料:确保良好的阻燃性能。
    - 可选短路保护:通过 P 后缀实现连续短路保护功能。
    - 完全封装:防护性强,适合恶劣环境使用。
    - 效率高达62%:有效降低能耗。
    - 内置EN55022 Class A滤波器:减少电磁干扰,提高可靠性。

    应用案例和使用建议


    ECONOLINE DC/DC转换器广泛应用于各种领域,例如医疗设备、通信系统和工业自动化。这些应用对其稳定性和高效性的要求很高。具体使用时,根据不同的输入电压和输出电流选择合适的型号,例如 R0.5Z-xx05, R0.5Z-xx12 和 R0.5Z-xx15。对于需要更高隔离度的应用,可以考虑使用 H 后缀的产品(如 R0.5Z-xx05/H)。
    使用建议
    1. 确保适当的负载:为了保持指定的调节精度,建议始终运行在至少10%的输出负载下。
    2. 关注环境条件:避免长时间暴露于极端高温或低温环境中,以延长产品寿命。
    3. 注意纹波和噪声:虽然产品设计能有效抑制输出纹波和噪声,但在某些关键应用中仍需额外处理。

    兼容性和支持


    ECONOLINE DC/DC转换器具备良好的兼容性,易于与其他电子元器件和设备集成。制造商提供了全面的技术支持和维护服务,包括详尽的应用说明文档和客户支持热线,确保用户能够快速解决问题。

    常见问题与解决方案


    以下列出了几个常见的问题及解决方法:
    1. 无负载启动失败
    - 解决办法:确保至少有10%的输出负载,或者添加适当的启动电路。
    2. 输出电压不稳定
    - 解决办法:检查输入电压是否在规定范围内,同时确保负载稳定。
    3. 温升过高
    - 解决办法:改善散热设计,增加外部散热片或强制空气冷却。

    总结和推荐


    ECONOLINE DC/DC转换器凭借其紧凑设计、高稳定性、高效能和良好兼容性,成为广泛应用的理想选择。其内置的多种保护措施和高质量的制造工艺使其在市场上具有强大的竞争力。推荐此产品用于对可靠性和性能要求较高的应用场合。
    综上所述,ECONOLINE DC/DC转换器是一款值得信赖且性能出色的电子元器件,适用于广泛的工业和医疗应用。

R0.5Z-1205/H-R参数

参数
输出电压 5V
输出方式 -
开关频率 -
输入电压最小值 -
输出电流最大值 100mA
最大容性负载 -
输出总功率 -
输入电压最大值 12.6V
输出电压组数 1
转换效率 60%
类型 -
特性 -
散热方式 -
安装方式 贴片安装
应用等级 商用级,工业级
零件状态 在售
包装方式 卷带包装

R0.5Z-1205/H-R厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R0.5Z-1205/H-R数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R0.5Z-1205/H-R R0.5Z-1205/H-R数据手册

R0.5Z-1205/H-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
