R1D-3.324-R

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 1W DC/DC-Converter \'ECONOLINE\' SMD 1kV unreg
供应商型号: SG-R1D-3.324-R
供应商: 期货订购
标准整包数: 500

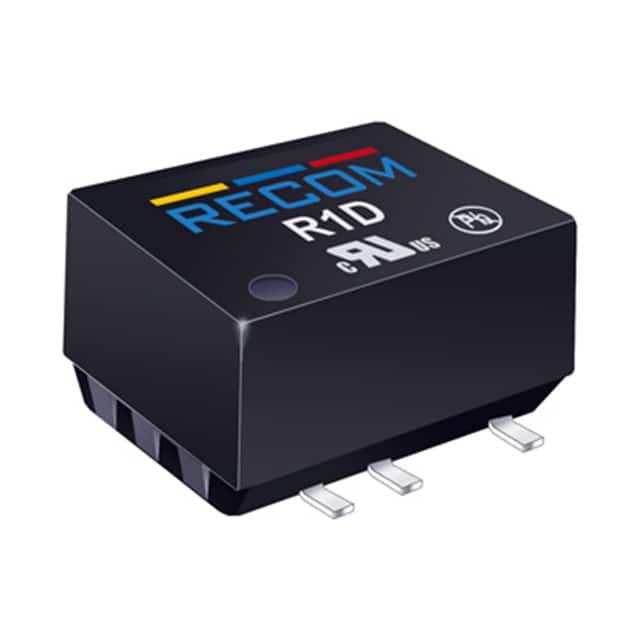

RECOM POWER DC-DC模块 R1D-3.324-R

R1D-3.324-R概述


    产品简介


    R1S和R1D系列DC/DC转换器 是一种紧凑型的直流到直流转换器,适用于通用和工业低功率隔离及电压匹配应用。它们特别适合需要表面贴装(SMD)设计的应用场景。该系列产品包括单输出和双输出版本,并提供3 kV的隔离选项。此外,这些转换器通过了多项安全认证,如UL/CSA认证,确保了其在各种工业环境中的可靠性和安全性。

    技术参数


    - 输入电压范围:±10%
    - 输出电压精度:±2%(典型值),±5%(最大值)
    - 线电压调节:所有型号的典型值为1.2%/1%的Vin
    - 负载电压调节:不同输出电压类型有不同的负载调节率,例如3.3V输出类型在10%到100%负载范围内的典型值为15%
    - 输出纹波和噪声:(20 MHz带宽限制下)典型值为50 mVp-p,最大值为100 mVp-p
    - 工作频率:最小值为20 kHz,典型值为60 kHz,最大值为100 kHz
    - 效率:最高可达84%
    - 起始工作温度范围:-40°C至+100°C
    - 存储温度范围:-55°C至+125°C

    产品特点和优势


    - 全面符合RoHS 6/6标准:这些转换器完全符合欧盟的环保要求。
    - 全功率条件下工作温度高达100°C:可在高温环境下提供全功率输出。
    - 可选的3 kV隔离:增加了产品的安全性和可靠性。
    - 高效率:最高效率达到84%,有助于降低能耗。
    - 集成的EMC滤波器:符合EN55022 Class A标准,增强了抗干扰能力。
    - 可选的连续短路保护:在异常情况下保护电路。
    - 兼容自动化组装:适合大规模生产和自动插入机使用。

    应用案例和使用建议


    应用案例:
    - 工业控制设备中的电源管理
    - 医疗设备中的辅助电源
    - 通信设备中的电源转换
    使用建议:
    - 在选择合适的输入电压和输出电压组合时,请参考“选择指南”中的详细说明。
    - 确保负载电容不超过手册中指定的最大值,以保证稳定的启动过程。
    - 为增强系统的抗干扰能力,可以考虑增加额外的EMC滤波组件。

    兼容性和支持


    - 这些转换器适用于多种不同的应用,且具有良好的兼容性。
    - 供应商提供了详细的应用笔记和维护支持,以便用户更好地利用这些转换器的优势。

    常见问题与解决方案


    - 问题:启动时出现不稳定现象
    - 解决方案:检查负载电容是否符合手册中的规定,确保不超过最大值。

    - 问题:输出电压波动较大
    - 解决方案:确认负载变化情况,并调整输入电压或选用更高级别的型号以获得更好的稳定性。

    - 问题:工作温度超出正常范围
    - 解决方案:参考手册中的温度曲线图,合理安排散热措施或选用更适合高温环境的型号。

    总结和推荐


    R1S和R1D系列DC/DC转换器凭借其高效的能量转换能力和广泛的工作温度范围,成为各类工业和医疗应用的理想选择。其出色的可靠性和全面的安全认证使得它们在多种应用场景中表现出色。强烈推荐在需要高效、稳定且可靠的电源管理方案的项目中使用这些转换器。

R1D-3.324-R参数

参数
散热方式 -
类型 -
输出电压 24V
输入电压最大值 3.6V
输出电压组数 2
最大容性负载 -
输出总功率 -
开关频率 -
转换效率 84%
输出电流最大值 21mA,21mA
输出方式 -
特性 SCP
输入电压最小值 3.3V
长*宽*高 12.7mm*8.128mm*7.366mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

R1D-3.324-R厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R1D-3.324-R数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R1D-3.324-R R1D-3.324-R数据手册

R1D-3.324-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
