首页  >  产品百科  >  R1S-123.3/HP-R

R1S-123.3/HP-R

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 1W DC/DC-Converter \'ECONOLINE\' SMD 3kV unreg
供应商型号: SG-R1S-123.3/HP-R
供应商: 期货订购
标准整包数: 500

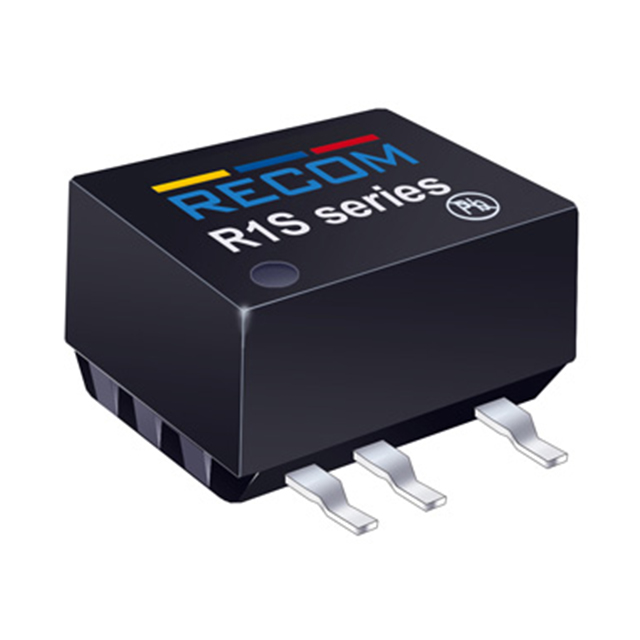

RECOM POWER DC-DC模块 R1S-123.3/HP-R

R1S-123.3/HP-R概述

    R1S 和 R1D 系列 DC/DC 转换器

    产品简介


    R1S 和 R1D 系列是 RECOM 公司推出的一款经济型 SMD 封装 DC/DC 转换器,适用于各种通用和工业低功率隔离和电压匹配的应用场合。这些转换器具有广泛的环境温度适应能力,可以在 -40°C 到 +100°C 的温度范围内工作而不需要降额。这些产品特别适合于全自动组装,包括蒸汽相焊接工艺。

    技术参数


    根据技术手册中的详细信息,以下是 R1S 和 R1D 系列 DC/DC 转换器的主要技术参数:
    | 型号 | 输入电压范围 | 输出电压 (VDC) | 最大输出电流 (mA) | 电容负载 (µF) | 效率 (%) |
    |
    | R1S-xx3.3 | ±10% | 3.3 | 303 | 2200 | 75 |
    | R1S-xx05 | ±10% | 5 | 200 | 1000 | 72-78 |
    | R1S-xx09 | ±10% | 9 | 111 | 1000 | 74-78 |
    | R1S-xx12 | ±10% | 12 | 84 | 470 | 75-80 |
    | R1S-xx15 | ±10% | 15 | 66 | 470 | 75-82 |
    | R1S-xx24 | ±10% | 24 | 42 | 220 | 74-84 |
    | 型号 | 输入电压范围 | 输出电压 (±VDC) | 最大输出电流 (mA) | 电容负载 (µF) | 效率 (%) |
    |
    | R1D-xx3.3 | ±10% | ±3.3 | ±152 | 1000 | 75 |
    | R1D-xx05 | ±10% | ±5 | ±100 | 470 | 72-78 |
    | R1D-xx09 | ±10% | ±9 | ±56 | 470 | 74-78 |
    | R1D-xx12 | ±10% | ±12 | ±42 | 220 | 75-80 |
    | R1D-xx15 | ±10% | ±15 | ±33 | 220 | 75-82 |
    | R1D-xx24 | ±10% | ±24 | ±21 | 100 | 74-84 |
    这些转换器的工作频率范围为 20kHz 至 100kHz。所有型号的输入电压波动范围为 ±10%,而输出电压准确度则为 ±2%(典型值)和 ±5%(最大值)。线性调节范围和负载调节范围也有详细的说明。

    产品特点和优势


    R1S 和 R1D 系列 DC/DC 转换器具备多种特点和优势:
    1. 宽广的工作温度范围:可在 -40°C 到 +100°C 范围内工作,无需降额,非常适合恶劣环境下的应用。
    2. 高效率:最高可达 84%,减少了能源浪费。
    3. 可选的短路保护:增加了产品的安全性和可靠性。
    4. 认证齐全:UL/CSA 认证,适合医疗、工业和消费电子产品应用。
    5. 兼容自动化生产:适合自动插入机和自动化生产线。

    应用案例和使用建议


    这些转换器广泛应用于需要低功耗和高可靠性的场合,如:
    - 工业自动化控制系统
    - 医疗设备
    - 通信设备
    - 汽车电子
    在选择这些转换器时,建议根据实际应用中的输入电压和输出电压需求来挑选合适的型号。同时,在高电流或高温环境下使用时,需要考虑到散热设计,以确保最佳性能。

    兼容性和支持


    R1S 和 R1D 系列转换器提供了多种包装选项,包括标准管装和盘式包装,以满足不同制造工艺的需求。此外,RECOM 提供了详细的应用指南和技术支持文档,帮助用户更好地了解和使用这些产品。

    常见问题与解决方案


    1. 问题:启动时负载电容过大导致无法正常启动
    - 解决方案:建议按照手册中的指导,选择合适的电容负载以确保正常启动。
    2. 问题:设备运行过程中出现异常噪音
    - 解决方案:检查是否安装了足够的滤波电容,并确保接地良好。

    总结和推荐


    R1S 和 R1D 系列 DC/DC 转换器在工业和医疗等领域具有很高的性价比和实用性。它们的宽广工作温度范围、高效率和丰富的认证使其成为众多应用的理想选择。我们强烈推荐这些转换器用于需要高性能和高可靠性的项目中。
    更多详细信息,请参考 [RECOM 官方网站](http://www.recom-power.com/)。

R1S-123.3/HP-R参数

参数
最大容性负载 -
类型 -
输出电压组数 1
输入电压最大值 13.2V
输出电流最大值 303mA
输出总功率 -
开关频率 -
输入电压最小值 -
特性 SCP
散热方式 -
输出方式 -
转换效率 -
输出电压 3.3V
长*宽*高 12.7mm*8.128mm*7.366mm
安装方式 贴片安装
应用等级 商用级,工业级
零件状态 在售
包装方式 卷带包装

R1S-123.3/HP-R厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R1S-123.3/HP-R数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R1S-123.3/HP-R R1S-123.3/HP-R数据手册

R1S-123.3/HP-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
