首页  >  产品百科  >  RV-053.3D

RV-053.3D

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 2W DC/DC-Converter \'ECONOLINE\' DIP24 Mini 6kV unreg
供应商型号: 1486-RV-053.3D-CHP
供应商: Digi-Key
标准整包数: 1

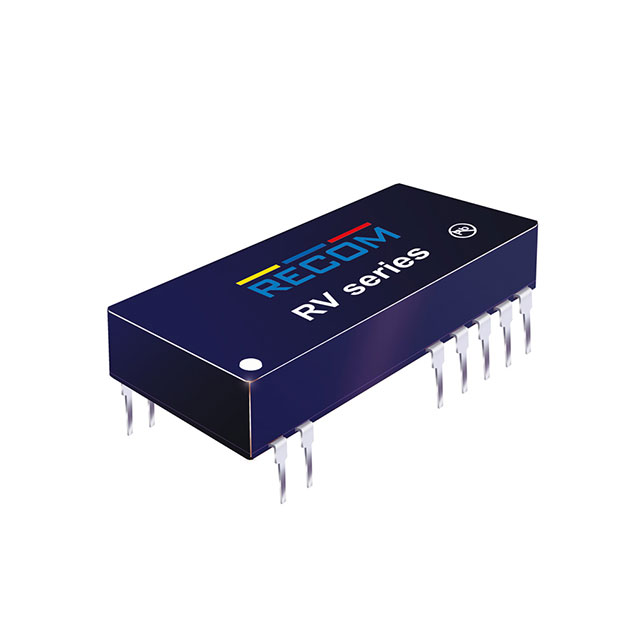

RECOM POWER DC-DC模块 RV-053.3D

RV-053.3D概述


    产品简介


    RECOM Power公司推出的RV系列直流转换器(DC/DC Converter)是一款高度集成且高效的电子元器件,特别适用于工业控制、测试测量以及医疗设备设计等要求高隔离度和空间节约的应用场合。RV系列转换器在体积小巧的前提下,实现了非常高的隔离度,这使得它成为对可靠性有极高要求的设计项目的理想选择。

    技术参数


    - 输入电压范围: 3.3V至24VDC
    - 输出电压: 单路输出可选3.3V至24V,双路输出可选±3.3V至±24V
    - 功率: 2W
    - 效率: 最高达82%
    - 隔离度: 6kVDC/1s
    - 尺寸: 32.35 x 14.7 x 11.1mm(长x宽x高)
    - 重量: 约9.0g
    - 认证: 符合UL60950-1、CAN/CSA-C22.2 No. 60950-1-07、IEC/EN60950-1、UL62368-1、CAN/CSA-C22.2 No. 62368-1-14、IEC/EN62368-1标准
    - 环境条件: 操作温度范围-40°C到+90°C,存储温度范围-55°C到+125°C,最大相对湿度95%RH

    产品特点和优势


    1. 高效能: RV系列转换器的最高效率可达82%,远高于同类产品。
    2. 高隔离度: 具备6kVDC的隔离电压,适合需要高绝缘性的应用环境。
    3. 紧凑设计: 采用DIP24封装,节省宝贵的板级空间。
    4. 可选短路保护: 可配置连续短路保护功能,提升设备的可靠性。
    5. 多种电压输出选项: 支持单路和双路输出,覆盖广泛的电压需求。

    应用案例和使用建议


    - 工业控制: 例如在电机驱动控制系统中,RV系列转换器可以用于驱动IGBT(绝缘栅双极型晶体管),确保信号与电源之间的有效隔离。
    - 医疗设备: 由于其符合医疗设备安全标准,如IEC/EN60601-1,适合应用于便携式医疗设备和监护设备。
    - 测试测量设备: 在需要高精度和稳定性的测试仪器中,RV系列转换器能够提供可靠稳定的电源输出。

    兼容性和支持


    RV系列转换器与其他标准电路板兼容良好,其封装形式便于安装于各种电子设备中。此外,RECOM Power公司提供全面的技术支持,包括安装指南和详细的应用说明文档,以帮助用户更好地利用这款产品。

    常见问题与解决方案


    1. 问题: 为什么RV系列转换器在负载低于10%时效率下降?
    - 解答: 低负载下效率下降是正常现象,但并不会对转换器造成损害。若需要在低负载下保持较高效率,可以考虑使用其他专门设计的低负载效率优化型号。

    2. 问题: 如何处理过热情况?
    - 解答: 若出现过热情况,首先检查是否因通风不良导致,并调整散热措施。必要时可采取外部散热装置,确保其操作温度保持在允许范围内。

    总结和推荐


    RECOM Power的RV系列直流转换器以其高效、高隔离度和紧凑设计,在多个领域展示了卓越的应用潜力。无论是工业控制还是医疗设备领域,RV系列都能提供可靠稳定的电源解决方案。鉴于其优异的性能指标和广泛适用性,强烈推荐给对电源管理有高要求的用户和设计师。

RV-053.3D参数

参数
输出总功率 -
特性 SCP
输出电压 3.3V
最大容性负载 -
开关频率 -
输入电压最小值 -
转换效率 75%
输入电压最大值 5.5V
散热方式 -
输出方式 -
输出电流最大值 300mA,300mA
类型 -
输出电压组数 2
安装方式 通孔安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 管装

RV-053.3D厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RV-053.3D数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER RV-053.3D RV-053.3D数据手册

RV-053.3D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ $ 14.6772 ¥ 124.0221
库存: 15
起订量: 15 增量: 1
交货地:
最小起订量为:15
合计: ¥ 1860.33
直接购买
加入购物车
