R1D12-1212/HP-R

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 1W DC/DC-Converter \'ECONOLINE\' SMD 3kV unreg
供应商型号: SG-R1D12-1212/HP-R
供应商: 期货订购
标准整包数: 500

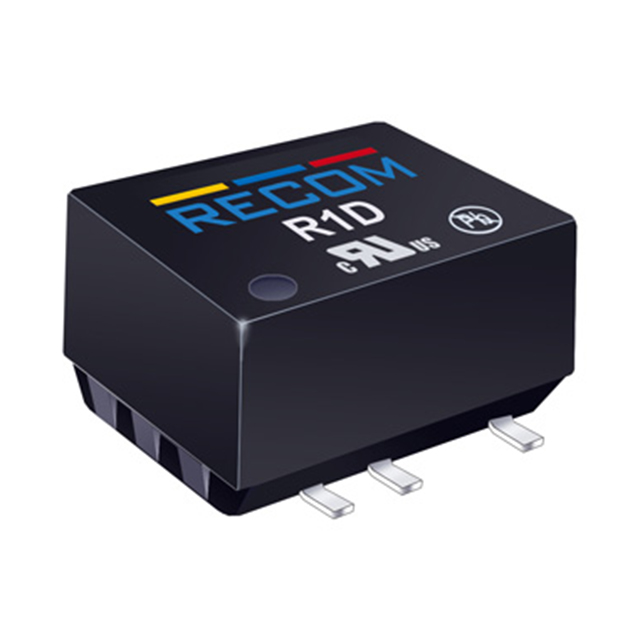

RECOM POWER DC-DC模块 R1D12-1212/HP-R

R1D12-1212/HP-R概述

    R1S and R1D DC/DC Converters: Comprehensive Overview

    1. 产品简介


    R1S 和 R1D 系列 DC/DC 转换器是全封闭开放式框架类型,不采用灌封材料。这些转换器广泛应用于通用及工业低功率隔离和电压匹配应用场合,尤其适用于需要表面贴装器件(SMD)的场合。

    2. 技术参数


    | 部分 | 输入电压范围 (VDC) | 输出电压 (VDC) | 最大输出电流 (mA) | 容性负载最大值 (µF) | 效率 (%) |
    |
    | R1S-xx3.3 (H) | 3.3, 5, 12, 15, 24 | 3.3 | 303 | 2200 | 75 |
    | R1S-xx05 (H) | 3.3, 5, 12, 15, 24 | 5 | 200 | 1000 | 72-78 |
    | R1S-xx09 (H) | 3.3, 5, 12, 15, 24 | 9 | 111 | 1000 | 74-78 |
    | R1S-xx12 (H) | 3.3, 5, 12, 15, 24 | 12 | 84 | 470 | 75-80 |
    | R1S-xx15 (H) | 3.3, 5, 12, 15, 24 | 15 | 66 | 470 | 75-82 |
    | R1S-xx24 (H) | 3.3, 5, 12, 15, 24 | 24 | 42 | 220 | 74-84 |
    | R1D-xx3.3 (H) | 3.3, 5, 12, 15, 24 | ±3.3 | ±152 | 1000 | 75 |
    | R1D-xx05 (H) | 3.3, 5, 12, 15, 24 | ±5 | ±100 | 470 | 72-78 |
    | R1D-xx09 (H) | 3.3, 5, 12, 15, 24 | ±9 | ±56 | 470 | 74-78 |
    | R1D-xx12 (H) | 3.3, 5, 12, 15, 24 | ±12 | ±42 | 220 | 75-80 |
    | R1D-xx15 (H) | 3.3, 5, 12, 15, 24 | ±15 | ±33 | 220 | 75-82 |
    | R1D-xx24 (H) | 3.3, 5, 12, 15, 24 | ±24 | ±21 | 100 | 74-84 |

    3. 产品特点和优势


    R1S 和 R1D 系列 DC/DC 转换器具有以下特点和优势:
    - 宽工作温度范围:-40°C 到 +100°C。
    - 高效率:最高可达 84%。
    - 隔离选项:提供 1kVDC 或 3kVDC 隔离选项。
    - 满载条件下的满功率输出:在 100°C 环境温度下仍能实现满功率输出。
    - 符合标准认证:UL / CSA 认证,IEC 60950-1 和 EN60950-1 通过认证。

    4. 应用案例和使用建议


    这些转换器非常适合用于通用和工业应用,如工业控制系统、医疗设备、通信设备和测试设备等。为了确保最佳性能,建议在选择型号时根据具体需求进行合理配置。例如,若需要较高的隔离电压,则可以选择带有 "H" 后缀的产品。

    5. 兼容性和支持


    - 兼容性:这些转换器可与多种不同的输入和输出电压组合搭配使用。
    - 额外功能:提供连续短路保护(选配)和 EN55022 Class A 滤波器。
    - 支持和服务:RECOM 提供 3 年保修服务,针对自动装配过程也有专门的应用指南。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法启动 | 检查输入电压和负载电容是否符合规格要求。 |
    | 输出电压不稳定 | 确保所有连接正确无误,并检查负载变化情况。 |
    | 效率低下 | 确认所使用的型号是否适合您的特定应用,并且是否满足所需的工作条件。 |

    7. 总结和推荐


    综上所述,R1S 和 R1D 系列 DC/DC 转换器具备高效、稳定和可靠的特点,非常适合各种工业和商业应用。它们提供广泛的电压和电流选择,同时拥有优秀的电气特性和工作环境适应能力。因此,强烈推荐在各种需要高效和稳定的电源转换场合使用这些产品。

R1D12-1212/HP-R参数

参数
输出电流最大值 42mA,42mA
散热方式 -
输出总功率 -
输出方式 -
输出电压组数 2
开关频率 -
输入电压最小值 12V
特性 SCP
输出电压 12V
类型 -
转换效率 80%
输入电压最大值 13.2V
最大容性负载 -
安装方式 贴片安装
应用等级 商用级,工业级
零件状态 在售
包装方式 卷带包装

R1D12-1212/HP-R厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R1D12-1212/HP-R数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R1D12-1212/HP-R R1D12-1212/HP-R数据手册

R1D12-1212/HP-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 77.1321
5000+ ¥ 72.8127
库存: 5000
起订量: 500 增量: 0
交货地:
最小起订量为:500
合计: ¥ 38566.05
