R0.25S-3.312/H

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 0.25W DC/DC-Converter \'ECONOLINE\' SMD 3kV unreg
供应商型号: SG-R0.25S-3.312/H
供应商: 期货订购
标准整包数: 40

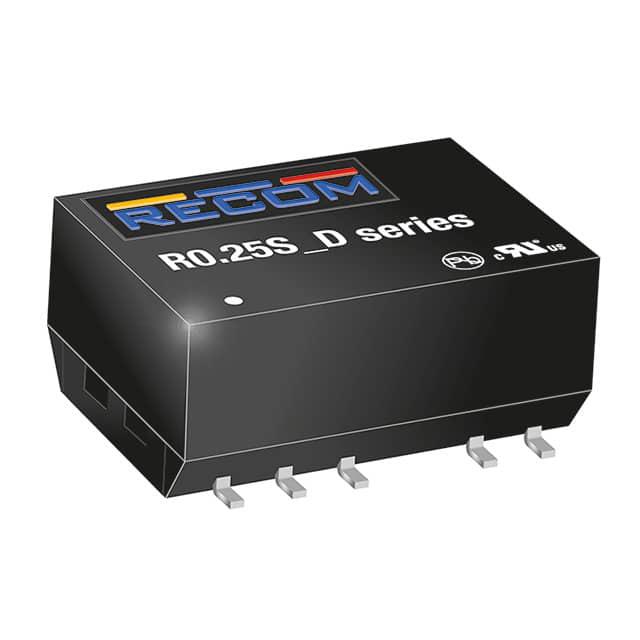

RECOM POWER DC-DC模块 R0.25S-3.312/H

R0.25S-3.312/H概述


    产品简介




    RECOM的R0.25S和R0.25D系列直流-直流(DC/DC)转换器是专为工业和通用应用设计的小型、表面贴装(SMD)电源模块。这些转换器提供单路、双路或独立输出电压,且具有出色的环境适应能力和高效能表现。它们广泛应用于各种低功率隔离和电压匹配应用场合,例如通信设备、工业控制系统和仪器仪表等。


    技术参数




    基本特征

    - 输入电压范围: ±10%
    - 效率: 60% 至 70%
    - 最小负载电流: 0%
    - 内部工作频率: 20kHz 至 90kHz
    - 输出纹波和噪声: 100mVp-p (20MHz带宽)

    输出特性

    - 输出精度: ±5.0% 典型值 / ±7.0% 最大值
    - 线性调整率: ±2.0% (全负载)
    - 负载调整率: 3.3V 输出: 15.0% 典型值 / 20.0% 最大值
    - 5V 输出: 12.0% 典型值 / 15.0% 最大值
    - 9V 输出: 7.0% 典型值 / 10.0% 最大值
    - 12V、15V 和 24V 输出: 6.0% 典型值 / 10.0% 最大值

    保护功能

    - 短路保护: 无/有后缀“/P”的型号可以承受连续短路保护
    - 隔离电压: 1kVDC 或 3kVDC
    - 绝缘电阻: 10GΩ 最小值
    - 绝缘电容: 75pF 最大值
    - 过流保护: 推荐使用慢熔保险丝


    产品特点和优势




    RECOM的R0.25S和R0.25D系列转换器具备以下几个显著的特点和优势:
    - 全功率操作温度范围: -40°C 至 +100°C,无需降额操作,适用于严苛的工作环境。
    - 全面符合RoHS 10/10标准: 采用环保材料,适合大批量自动化装配和焊接工艺。
    - 多种输出配置: 支持单路、双路及独立输出,满足不同应用需求。
    - 多种封装选项: 提供标准封装和大尺寸封装选择,便于自动插入机和手工安装。


    应用案例和使用建议




    R0.25S和R0.25D系列广泛应用于需要高可靠性和紧凑设计的场合,例如医疗设备、通信系统和仪器仪表。这些转换器能够在严苛环境下稳定工作,适用于多种应用场景。以下是一些建议:
    - 在高频电路设计中,确保使用外部滤波器来减少EMI干扰,从而提高系统的可靠性。
    - 对于大负载电容的应用,建议使用适当的电容值以避免启动时间过长或损坏转换器。


    兼容性和支持




    - 兼容性: 该系列产品支持表面贴装技术(SMT),并可使用自动插入机进行安装,兼容性良好。
    - 支持和服务: RECOM提供了详细的技术文档和售后支持,包括产品手册、应用指南和故障排除文档。用户还可以通过官方渠道获得技术支持和维修服务。


    常见问题与解决方案




    - 问题1: 转换器效率低?
    - 解决方法: 检查输入电压是否在额定范围内,确认负载电流是否达到满载。
    - 问题2: 输出电压波动大?
    - 解决方法: 检查负载电流是否超出规定范围,确认是否有适当的外部滤波器。
    - 问题3: 短路保护不起作用?
    - 解决方法: 确认转换器是否选配了短路保护功能,检查连接线路是否存在错误。


    总结和推荐




    总体而言,RECOM的R0.25S和R0.25D系列转换器以其出色的电气特性和广泛的适用范围成为高性能、低成本电源解决方案的理想选择。对于需要在严苛环境下运行的应用场合,这款产品尤其表现出色。我们强烈推荐使用这些转换器,尤其是当要求高可靠性和紧凑设计时。

R0.25S-3.312/H参数

参数
最大容性负载 -
输入电压最小值 -
输出电压 12V
输出方式 -
输出电流最大值 21mA
类型 -
输入电压最大值 3.6V
特性 SCP
输出总功率 -
开关频率 -
散热方式 -
转换效率 60%~70%
输出电压组数 1
安装方式 贴片安装
应用等级 商用级,工业级
零件状态 在售
包装方式 管装

R0.25S-3.312/H厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R0.25S-3.312/H数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R0.25S-3.312/H R0.25S-3.312/H数据手册

R0.25S-3.312/H封装设计

查看详情并下载
Symbol
Footprint
3D Model
