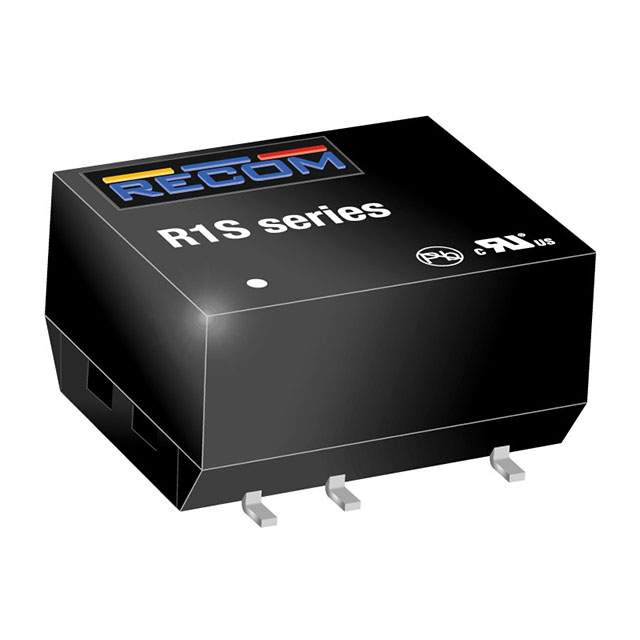

R1S12-1205-R

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 1W DC/DC-Converter \'ECONOLINE\' SMD 1kV unreg
供应商型号: SG-R1S12-1205-R
供应商: 期货订购
标准整包数: 500
RECOM POWER DC-DC模块 R1S12-1205-R

R1S12-1205-R概述


    产品简介


    R1S 和 R1D 系列转换器是封闭式开架型器件,不属于灌封型。这些转换器主要用于一般用途和工业低功率隔离及电压匹配应用,尤其适用于需要表面贴装(SMD)转换器的情况。它们可用于各种输入电压,包括但不限于 3.3V、5V、12V、15V 和 24V。

    技术参数


    - 输入电压范围: ±10%
    - 输出电压精度: ±2% 典型值,±5% 最大值
    - 线路电压调整率: 各型号典型值 1.2%/1% VIN
    - 负载电压调整率:
    - 3.3V 输出类型: 15% 典型值,20% 最大值
    - 5V 输出类型: 12% 典型值,15% 最大值
    - 9V 输出类型: 7% 典型值,10% 最大值
    - 12V、15V、24V 输出类型: 6% 典型值,10% 最大值
    - 输出纹波和噪声 (20 MHz 带宽限制): 50 mVp-p 典型值,100 mVp-p 最大值
    - 工作频率: 20 kHz 最小值 / 60 kHz 典型值 / 100 kHz 最大值
    - 效率: 高达 84%

    产品特点和优势


    - 全表面贴装 (SMD):适合全自动组装,包括蒸气相焊接。
    - 完全符合RoHS 6/6标准
    - 全功率条件下在 100°C 环境温度下运行
    - 1 kVDC 或 3 kVDC 隔离选项
    - UL / CSA 认证
    - 连续短路保护(可选)
    - 内置 EN55022 Class A 滤波器
    - 工作温度范围: -40°C 至 +100°C

    应用案例和使用建议


    R1S 和 R1D 转换器广泛应用于工业控制系统、通信设备和医疗设备等领域。例如,在一个工业控制系统的电源管理单元中,可以选择合适的 R1S 或 R1D 型号来确保电源的稳定供应和有效隔离。对于需要高可靠性的场合,建议选择具有 3 kV 隔离的型号,并且最好选用带有连续短路保护功能的版本。

    兼容性和支持


    - 兼容性: 与市场上常见的 SMD 设备高度兼容。
    - 支持和维护: RECOM 提供全面的技术支持,包括详尽的应用指南和快速响应的技术支持服务。

    常见问题与解决方案


    - 问题: 输入电压不稳定导致输出波动。
    - 解决方案: 检查并稳定输入电压,确认输入电压范围在 ±10% 内。

    - 问题: 输出纹波较大。
    - 解决方案: 检查电路设计和滤波电容值,确保滤波电容符合规格要求。

    总结和推荐


    R1S 和 R1D 转换器凭借其高效能、高可靠性以及广泛的温度适应能力,在工业自动化和医疗设备中表现出色。它们不仅适合一般用途,也适合需要高性能电源解决方案的复杂应用。总体来说,强烈推荐这些型号用于需要高效率和高可靠性电源的场合。

R1S12-1205-R参数

参数
输出电流最大值 200mA
输出电压 5V
输入电压最小值 -
特性 SCP
开关频率 -
散热方式 -
最大容性负载 -
输出电压组数 1
输出方式 -
输出总功率 -
输入电压最大值 13.2V
类型 -
转换效率 -
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

R1S12-1205-R厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R1S12-1205-R数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R1S12-1205-R R1S12-1205-R数据手册

R1S12-1205-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 60.9711
5000+ ¥ 57.5567
库存: 5000
起订量: 500 增量: 0
交货地:
最小起订量为:500
合计: ¥ 30485.55
直接购买
加入购物车
