R1S8-1224-R

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 1W DC/DC-Converter \'ECONOLINE\' SMD 1kV unreg
供应商型号: SG-R1S8-1224-R
供应商: 期货订购
标准整包数: 500

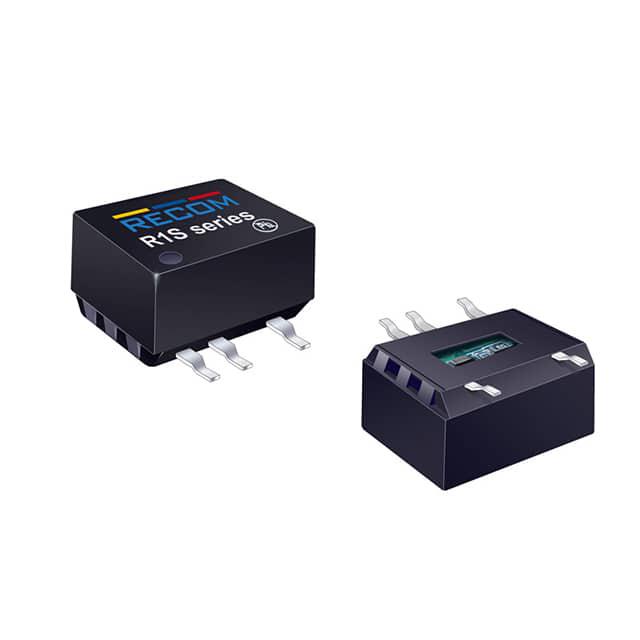

RECOM POWER DC-DC模块 R1S8-1224-R

R1S8-1224-R概述


    产品简介


    RECOM公司的R1S和R1D系列转换器属于嵌入式开放框架类型,适用于一般用途和工业低功耗隔离及电压匹配应用。这些转换器具有引脚封装灵活、高效率和广泛的温度适应范围等特点,特别适合自动化装配生产线的需求。

    技术参数


    输入输出参数
    | 型号 | 输入电压(VDC) | 输出电压(VDC) | 输出电流(mA) | 最大电容负载(µF) | 最大效率(%) |
    |
    | R1S-xx3.3 | 3.3, 5, 12, 15, 24 | 3.3 | 303 | 2200 | 75 |
    | R1S-xx05 | 3.3, 5, 12, 15, 24 | 5 | 200 | 1000 | 72-78 |
    | R1S-xx09 | 3.3, 5, 12, 15, 24 | 9 | 111 | 1000 | 74-78 |
    | R1S-xx12 | 3.3, 5, 12, 15, 24 | 12 | 84 | 470 | 75-80 |
    | R1S-xx15 | 3.3, 5, 12, 15, 24 | 15 | 66 | 470 | 75-82 |
    | R1S-xx24 | 3.3, 5, 12, 15, 24 | 24 | 42 | 220 | 74-84 |
    | R1D-xx3.3 | 3.3, 5, 12, 15, 24 | ±3.3 | ±152 | 1000 | 75 |
    | R1D-xx05 | 3.3, 5, 12, 15, 24 | ±5 | ±100 | 470 | 72-78 |
    | R1D-xx09 | 3.3, 5, 12, 15, 24 | ±9 | ±56 | 470 | 74-78 |
    | R1D-xx12 | 3.3, 5, 12, 15, 24 | ±12 | ±42 | 220 | 75-80 |
    | R1D-xx15 | 3.3, 5, 12, 15, 24 | ±15 | ±33 | 220 | 75-82 |
    | R1D-xx24 | 3.3, 5, 12, 15, 24 | ±24 | ±21 | 100 | 74-84 |
    其他规格
    - 输入电压范围: ±10%
    - 输出电压精度: ±2%(典型值),±5%(最大值)
    - 线路电压调节率: 所有型号1.2%/1%输入电压(典型值)
    - 负载电压调节率: 3.3V输出型 15%(典型值),20%(最大值);其他输出电压类型 6%(典型值),10%(最大值)
    - 输出纹波和噪声: 20MHz带宽限下 50mVp-p(典型值),100mVp-p(最大值)
    - 工作频率: 最小20kHz,典型值60kHz,最大100kHz
    - 隔离电压: 1秒测试,3000VDC;1分钟耐压,1500VAC
    - 短路保护: 连续保护,保护时间1秒
    - 工作温度范围: -40°C至+100°C(自由空气对流)

    产品特点和优势


    R1S和R1D系列转换器具有以下特点和优势:
    - 全面符合RoHS标准:确保无铅环保。
    - 全功率工作温度范围广:可在-40°C至+100°C环境下工作。
    - 多样的隔离电压选择:提供1000VDC和3000VDC隔离选项。
    - 通过多项安全认证:UL、CSA和IEC 60950-1认证。
    - 自动组装兼容:适合蒸汽相焊接工艺,方便批量生产。
    - 高效的短路保护机制:可选配连续短路保护。
    - 优异的能效表现:最高可达84%的转换效率。
    - 内置EMC滤波器:符合EN55022 Class A标准,确保电磁兼容性。

    应用案例和使用建议


    这些转换器广泛应用于工业控制、通信设备和医疗设备等领域,尤其是在需要隔离电源供应的场合。具体的应用示例如下:
    - 工业控制:适用于工业自动化控制系统,为各种传感器和执行器提供稳定可靠的电源。
    - 通信设备:适合用于电信基础设施,如交换机、路由器等。
    - 医疗设备:可用于医疗器械,确保电源的高可靠性与安全性。
    使用建议:
    - 在高温环境中工作时,注意散热设计以保持高效运行。
    - 为了提高系统的电磁兼容性,可以参考手册中的建议进行电路设计。

    兼容性和支持


    - 兼容性:R1S和R1D系列转换器与市场上主流的PCB板兼容,支持自动化生产线上的自动插件和回流焊工艺。
    - 厂商支持:RECOM公司提供完善的售后技术支持,包括产品咨询、技术文档和应用指南,确保客户能够顺利使用这些转换器。

    常见问题与解决方案


    根据手册中的常见问题,以下是几个常见的问题及解决方案:
    - 问题1: 转换器启动时输出电压不稳定。
    - 解决方案: 检查输入电压是否在额定范围内,确认电路连接正确,检查电容负载是否超过允许的最大值。
    - 问题2: 系统中出现过热现象。
    - 解决方案: 确认散热措施是否到位,检查系统负载是否超过了转换器的最大额定值,适当降低负载或增加散热设计。

    总结和推荐


    综上所述,RECOM的R1S和R1D系列转换器具有全面的电气特性和优越的安全性能,在工业控制、通信和医疗领域具有显著的应用价值。考虑到其广泛的工作温度范围、高效的短路保护和良好的电磁兼容性,我们强烈推荐这些转换器作为高可靠性的电源解决方案。

R1S8-1224-R参数

参数
输出电压组数 1
输出电压 24V
最大容性负载 -
类型 -
输出电流最大值 42mA
开关频率 -
特性 SCP
输出总功率 -
输入电压最小值 -
散热方式 -
输入电压最大值 13.2V
转换效率 -
输出方式 -
长*宽*高 12.7mm*8.128mm*7.366mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

R1S8-1224-R厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R1S8-1224-R数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R1S8-1224-R R1S8-1224-R数据手册

R1S8-1224-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
