首页  >  产品百科  >  R24P22005D

R24P22005D

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: Recom DCDC转换器, R24P系列, 21.6→ 26.4 V 直流输入, -5 V dc, 20V 直流输出, 2W
供应商型号: SCE-R24P22005D
供应商: 海外现货
标准整包数: 1

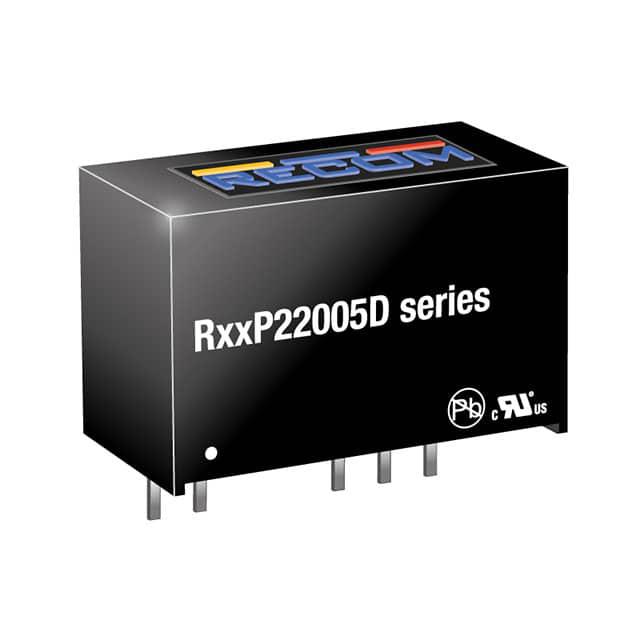

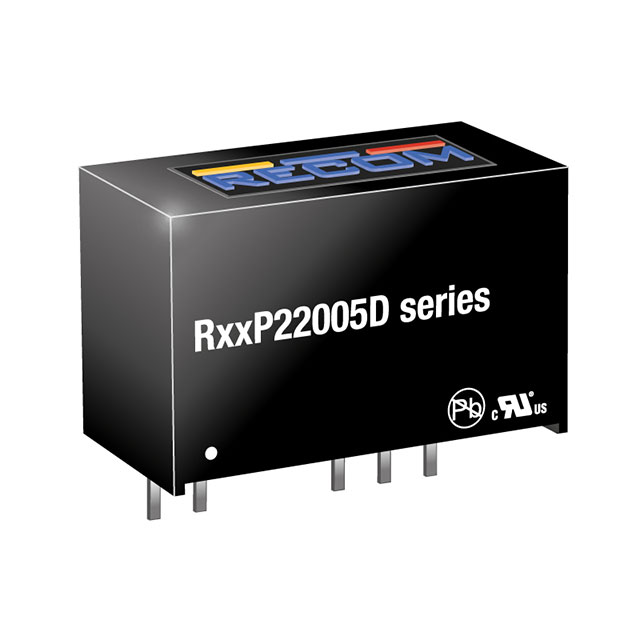

RECOM POWER DC-DC模块 R24P22005D

R24P22005D概述

    电子元器件产品技术手册:RECOM RxxP2xxyyD系列

    1. 产品简介


    RECOM RxxP2xxyyD系列是专为高性能电力电子应用设计的未调节转换器。该系列具备+20/-5V和+15/-3V两种非对称输出电压选项,适用于碳化硅(SiC)和绝缘栅双极晶体管(IGBT)驱动电路。其独特之处在于具有高共模瞬态抗扰度(65kV/μs @ Vcommon mode =1KV),并在紧凑的SIP7封装内提供高达6.4kVDC的隔离电压。这些特性使其成为高可靠性电力系统的重要组成部分。

    2. 技术参数


    - 输入电压范围:5VDC至24VDC
    - 输出电压:+15V/-3V或+20V/-5V
    - 输出电流:最高可达200mA
    - 效率:典型值为82%-86%
    - 隔离电压:6.4kVDC(I/P到O/P测试1秒)
    - 最大隔离电容:10pF
    - 操作温度范围:-40°C至+90°C
    - 认证标准:IEC/EN62368-1, UL62368-1, CAN/CSA-C22.2 No. 62368-1-14, UL60950-1, CAN/CSA-C22.2 No. 60950-1-07

    3. 产品特点和优势


    - 高共模瞬态抗扰度:65kV/μs @ Vcommon mode =1KV,适合高速开关应用。
    - 低隔离电容:10pF最大,减少噪声干扰。
    - 高隔离电压:6.4kVDC,确保电气安全。
    - 内置短路保护:可选配,实现自动恢复。
    - 高效率:最高达86%,节能高效。
    - SIP7封装:体积小,易于集成。

    4. 应用案例和使用建议


    RECOM RxxP2xxyyD系列广泛应用于工业控制、电机驱动、太阳能逆变器等领域。根据手册,其典型应用包括SiC和IGBT驱动电路。在使用过程中,建议:
    - 优化电路设计:选择合适的滤波组件以降低电磁干扰。
    - 正确布线:保持输入和输出线路尽可能短且隔离,减少信号干扰。
    - 散热设计:在高温环境下使用时,需注意散热以保证长期稳定性。

    5. 兼容性和支持


    - 兼容性:与其他标准电源适配器兼容,方便系统集成。
    - 支持服务:RECOM公司提供详尽的技术支持和客户咨询服务,包括应用指南和技术文档。

    6. 常见问题与解决方案


    - 问题1:产品过热
    - 解决方案:检查散热设计,确保良好的空气流通,必要时添加外部冷却措施。
    - 问题2:电磁干扰
    - 解决方案:调整外部滤波电路,确保符合EN55032标准要求。
    - 问题3:启动时间长
    - 解决方案:检查输入电压是否稳定,避免电压波动导致启动时间延长。

    7. 总结和推荐


    RECOM RxxP2xxyyD系列是一款性能卓越的直流转换器,尤其适合需要高共模瞬态抗扰度和低隔离电容的应用场合。其高隔离电压和自动短路保护功能显著提高了系统的可靠性和安全性。鉴于其优秀的性能和广泛应用前景,强烈推荐用于电力电子领域的相关应用。

R24P22005D参数

参数
特性 -
输入电压最小值 21.6V
输出电流最大值 50mA,200mA
类型 -
散热方式 -
输出电压 20V
最大容性负载 -
输出方式 -
输入电压最大值 26.4V
输出电压组数 2
转换效率 84%,85%
输出总功率 2W
开关频率 -
长*宽*高 19.5mm(长度)*9.8mm(宽度)
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

R24P22005D厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R24P22005D数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R24P22005D R24P22005D数据手册

R24P22005D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 88.5022
25+ ¥ 79.3771
100+ ¥ 76.0789
250+ ¥ 71.4614
库存: 29
起订量: 4 增量: 1
交货地:
最小起订量为:1
合计: ¥ 88.5
