RW-4815S

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 3W DC/DC-Converter \'ECONOLINE\' DIP24 Mini 1kV reg 2:1
供应商型号: SG-RW-4815S
供应商: 期货订购
标准整包数: 15

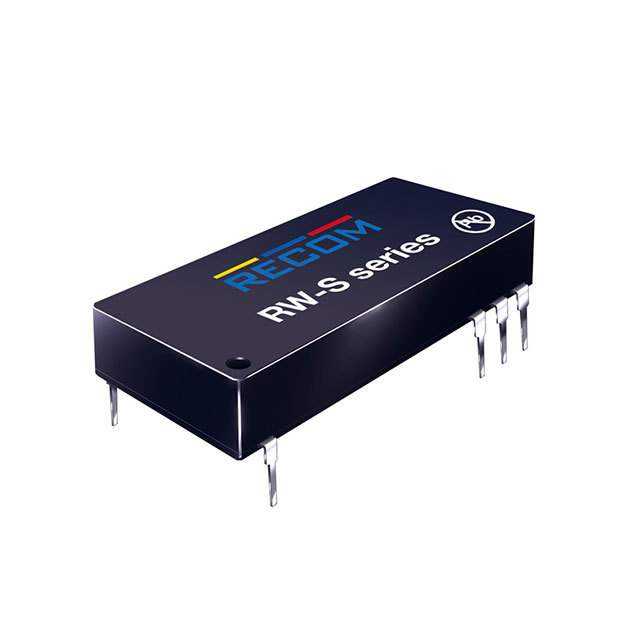

RECOM POWER DC-DC模块 RW-4815S

RW-4815S概述


    产品简介


    RW-S系列是RECOM公司生产的高效能DC/DC转换器,专为工业自动化市场设计。这些转换器拥有宽输入电压范围(2:1),最大高度仅7毫米,非常适合空间有限的应用场景。用户可以选择贴片式(SMD)封装版本,以满足不同PCB布局的需求。这些转换器在整个温度范围内(-40°C到+80°C)能够输出全功率3瓦特,无需额外散热器。RW-S系列已通过EN60950-1认证,具有长达3年的保修期。

    技术参数


    - 输入电压范围: 2:1
    - 输出电压精度: ±2%(最大值)
    - 线性调节率: ±0.2%(典型值)
    - 负载调节率: ±0.5%(最大值)
    - 最小负载: 10%
    - 输出纹波和噪声: 70mVp-p(最大值)
    - 工作频率: 85kHz(最小)/ 100kHz(典型值)
    - 效率: 见选择指南
    - 空载功耗: 250mW(最大值)
    - 隔离电压: 1000VDC(测试)/ 500VAC(额定值)
    - 隔离电容: 40pF(最小)/ 60pF(最大)
    - 隔离电阻: 1GΩ(最小)
    - 短路保护: 持续
    - 工作温度范围: -40°C至+80°C
    - 存储温度范围: -55°C至+125°C
    - 相对湿度: 95%RH
    - 重量: DIP24封装:7克;SMD封装:7.7克
    - 包装数量: 15个/管
    - MTBF: 在25°C时为1034 x 10^3小时,在80°C时为186 x 10^3小时
    - 认证: EN60950-1:2006 + A11:2009 + A1:2010 + A12:2011

    产品特点和优势


    - 低外形尺寸: 最大高度仅7毫米,适合空间受限的应用场景。
    - 反馈调节输出: 确保稳定的输出电压。
    - 宽输入电压范围: 2:1的输入电压范围增加了应用的灵活性。
    - 连续短路保护: 提高了可靠性。
    - SMD封装选项: 适合现代紧凑型设计。
    - 高效率: 最高可达87%,显著减少功耗。
    - 环保材料: 符合RoHS标准。

    应用案例和使用建议


    RW-S系列适用于多种工业自动化应用场景,如工厂自动化、远程监控系统、医疗设备等。这些应用场景要求高可靠性和紧凑设计,RW-S系列完全符合这些需求。具体使用建议如下:
    1. 启动条件: 确保在启动时负载至少达到10%,以避免无法启动的问题。
    2. 散热管理: 尽管无需额外散热器,但需注意确保良好的自然对流散热。
    3. 负载平衡: 使用较大容量的电容器(如4700μF)以提高稳定性。

    兼容性和支持


    RW-S系列支持DIP24和SMD两种封装,兼容大多数工业标准。RECOM公司提供了详细的技术文档和支持服务,帮助用户更好地理解和使用这些转换器。此外,用户还可以通过官方网站获取最新的应用笔记和技术支持信息。

    常见问题与解决方案


    1. 无法启动: 确认负载是否达到最小要求(10%),检查输入电压是否在规定范围内。
    2. 输出不稳定: 检查负载和输入电压,确认是否超出了规定的调节范围。
    3. 过热: 确认周围环境温度是否在允许范围内,考虑改善散热条件。

    总结和推荐


    综上所述,RW-S系列是工业自动化应用的理想选择,凭借其高效率、宽输入电压范围和紧凑设计,表现出色。它不仅适用于各种工业应用场景,而且提供可靠的性能和全面的支持。因此,强烈推荐使用RW-S系列DC/DC转换器。

RW-4815S参数

参数
输出电压 15V
最大容性负载 -
输出电流最大值 200mA
输入电压最小值 -
输入电压最大值 72V
开关频率 -
输出总功率 -
输出电压组数 1
特性 SCP
转换效率 -
类型 -
输出方式 -
散热方式 -
安装方式 通孔安装
应用等级 商用级
零件状态 在售

RW-4815S厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RW-4815S数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER RW-4815S RW-4815S数据手册

RW-4815S封装设计

查看详情并下载
Symbol
Footprint
3D Model
