R-78B15-1.0L

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: Recom 开关稳压器, R-78C-1.0(L) 系列, 15V 直流输出, 20 → 32V 直流输入, 额定功率 0.65W
供应商型号: N-R-78B15-1.0L
供应商: 云汉优选
标准整包数: 1

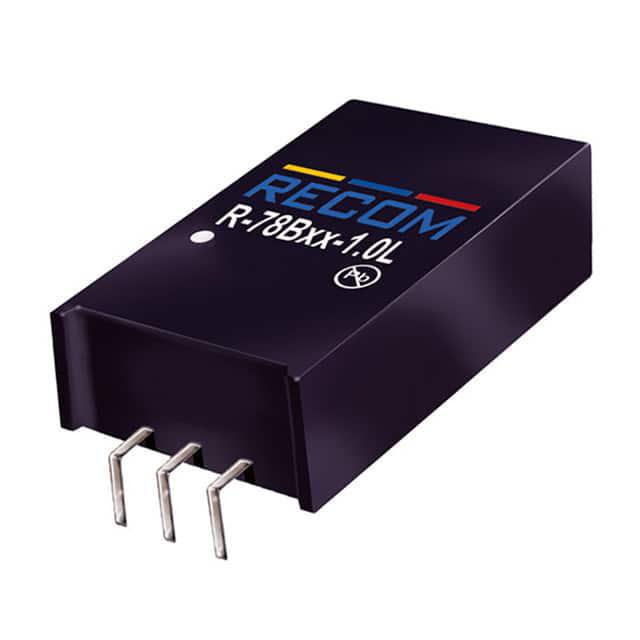

RECOM POWER DC-DC模块 R-78B15-1.0L

R-78B15-1.0L概述

    R-78Bxx-1.0(L) 高效率开关电源转换器技术手册

    产品简介


    R-78Bxx-1.0(L) 系列是高效率开关电源转换器,特别适合用于替代传统的线性电源转换器(如LM78XX系列),并具有相同的引脚兼容性。这些转换器的特点在于高达97%的能效,几乎不需要额外的散热片,节省空间和成本。它们广泛应用于各种电子设备,尤其适用于空间有限且需要高效能源转换的应用场景。

    技术参数


    - 能效: 高达97%
    - 输入电压范围: 4.75V 至 34V
    - 输出电流: 1.0 安培
    - 尺寸: 11.5 x 8.5 x 17.5 mm(厚度小)
    - 工作温度范围: -40°C 到 +85°C
    - 封装类型: SIP3 封装
    - 输出精度: 在100%负载时±2.0%典型值/±3.0%最大值
    - 输出纹波噪声: 15mVp-p 到 35mVp-p(不同输出电压下)
    - 启动时间: <1 秒

    产品特点和优势


    - 高能效: 最高达97%,无须额外散热片。
    - 引脚兼容性: 与LM78XX线性转换器兼容,易于替换。
    - 低功耗: 低至10mA的短路输入电流。
    - 宽输入范围: 支持从4.75V到34V的宽泛输入电压。
    - 封装紧凑: 低矮设计,适合空间受限的应用。

    应用案例和使用建议


    - 模拟电路: 如仪器放大器所需的±12V输出。
    - 数字电路: 如+5V输出为数字电路供电。
    - 隔离电源: 适用于点对点的分布式电力架构。
    使用建议:
    - 为了确保良好的启动和稳定运行,建议在输入端加装一个22µF的电容(如果输入电压大于30V)。
    - 输出端可能需要额外的滤波电容来改善纹波和噪声。

    兼容性和支持


    - 兼容性: 与各种线性转换器和现代电子设备兼容。
    - 支持: RECOM提供详细的安装和应用指南,并在必要时提供技术支持。

    常见问题与解决方案


    - Q: 是否需要额外的散热片?
    - A: 由于高能效(最高可达97%),这些转换器几乎不需要额外的散热片。

    - Q: 输出纹波如何控制?
    - A: 通过使用外部电容(例如C1和C2)可以有效减少输出纹波。对于不同的输出电压,建议的具体电容值可以在手册中找到。

    总结和推荐


    R-78Bxx-1.0(L) 系列以其高效率、紧凑设计和广泛的适用性成为电子设备的理想选择。它在多种应用中表现出色,特别是在对空间和能量效率有严格要求的环境中。强烈推荐给需要高效、可靠的电源转换解决方案的工程师和设计师。

R-78B15-1.0L参数

参数
开关频率 280KHz~380KHz
类型 -
特性 OTP,SCP
输入电压最大值 32V
转换效率 96%
输出电压 15V
散热方式 -
输出电流最大值 1A
最大容性负载 -
输入电压最小值 4.75V
输出方式 Fixed
输出电压组数 1
输出总功率 -
长*宽*高 11.5mm(长度)
通用封装 SIP
安装方式 通孔安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 管装
