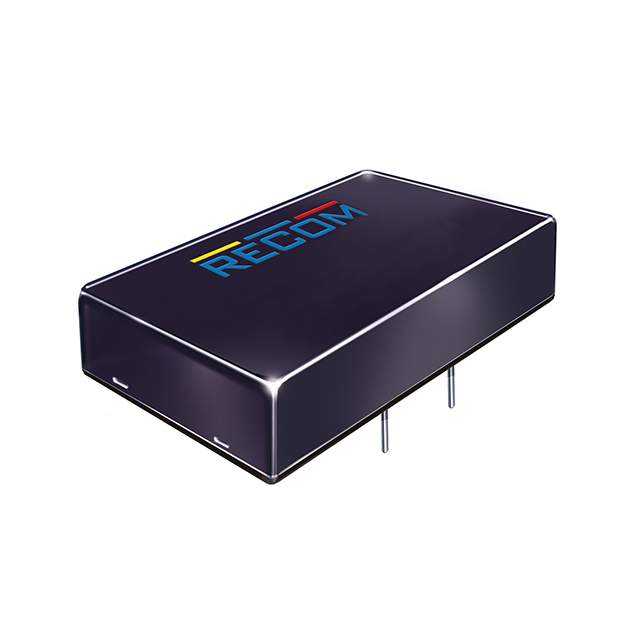

RP20-11015DFR/XC-HC

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 20W DC/DC-Converter \'POWERLINE\' 2\"x1\" 2.25kV reg 4:1
供应商型号: SG-RP20-11015DFR/XC-HC
供应商: 期货订购
标准整包数: 20
RECOM POWER DC-DC模块 RP20-11015DFR/XC-HC

RP20-11015DFR/XC-HC概述

    RP20-FR 系列 DC/DC 转换器技术手册

    产品简介


    RP20-FR 系列宽输入范围 DC/DC 转换器是一款适用于电信和工业应用的产品。这些转换器经过了严格的测试和认证,符合 UL60950-1 和 EN50155 的标准。其中,110VDC 输入版本特别为铁路应用设计。该系列提供多种输出电压(单路和双路)选项,适用于不同应用场景的需求。

    技术参数


    - 输入电压范围:9-36VDC(单路),18-75VDC(双路),43-160VDC(单路)
    - 输出电压范围:3.3V 至 15V
    - 最大输出电流:4500mA(3.3V),4000mA(5V),1670mA(12V),1330mA(15V)
    - 效率:高达 89%
    - 隔离电压:2.25kVDC(输入到输出)
    - 电磁兼容性:符合 EN55011 和 EN55022 标准,具备抗静电放电和电磁干扰能力
    - 工作温度范围:无降额时为 -40°C 到 +79°C;降额时为 -40°C 到 +101°C
    - 封装尺寸:2” x 1”
    - 重量:无散热器时为 30g;带散热器时为 41g

    产品特点和优势


    - 宽输入电压范围:可适应多种电源输入,提高系统的灵活性和可靠性。
    - 高效率:最高可达 89%,有助于降低系统功耗和运行成本。
    - 六面连续屏蔽:有效防止电磁干扰,提升信号质量和稳定性。
    - 安全认证:符合多项国际安全标准,如 UL60950-1 和 EN50155,适用于多种安全要求高的应用场合。
    - 低纹波和噪声:在负载变化下仍能保持稳定输出,确保输出质量。

    应用案例和使用建议


    RP20-FR 系列广泛应用于电信设备、铁路系统、医疗设备和工业自动化等领域。对于要求高性能、高可靠性的应用,可以考虑选择带有预装散热器(如 HC 版本)的型号以增强散热效果。此外,在复杂电磁环境中,可以增加外部滤波器(如 Nippon chemi-con KY 系列)来进一步提高抗干扰能力。

    兼容性和支持


    - 兼容性:该系列产品与其他标准电子元件兼容,易于集成到现有的系统中。
    - 技术支持:RECOM 提供详尽的技术文档和专业的技术支持服务,用户可通过官方邮箱 techsupportAT@recom-power.com 联系技术部门获取更多帮助。

    常见问题与解决方案


    - 问题 1:输入电压超出正常范围时如何保护?
    解答:RP20-FR 系列内置过压保护功能(OVP),当输出电压超过规定范围时自动关闭,保护负载和电源。
    - 问题 2:输出电压无法达到设定值怎么办?
    解答:可以通过调整外部电阻实现输出电压微调。具体方法参见技术手册中的电阻表。
    - 问题 3:如何处理短路情况?
    解答:RP20-FR 系列具有短路保护(SCP)功能,能够持续自动恢复,无需人工干预。

    总结和推荐


    RP20-FR 系列 DC/DC 转换器凭借其宽泛的输入电压范围、高效的能量转换能力和卓越的安全特性,在电信和工业领域表现出色。对于需要高度可靠性和稳定性的应用场景,我们强烈推荐使用该系列的产品。它不仅能满足各类应用场景的需求,还能提供优质的售后服务和技术支持,确保用户在使用过程中获得最佳体验。

RP20-11015DFR/XC-HC参数

参数
输入电压最大值 160V
输入电压最小值 -
开关频率 -
输出电压组数 2
特性 OCP,OVP,SCP,UVLO
类型 -
输出方式 -
散热方式 -
最大容性负载 -
输出电流最大值 667mA,667mA
输出总功率 -
转换效率 -
输出电压 15V
长*宽*高 56.8mm*25.4mm*16.8mm
通用封装 DIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

RP20-11015DFR/XC-HC厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RP20-11015DFR/XC-HC数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER RP20-11015DFR/XC-HC RP20-11015DFR/XC-HC数据手册

RP20-11015DFR/XC-HC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 730.7959
200+ ¥ 689.8713
库存: 200
起订量: 20 增量: 0
交货地:
最小起订量为:20
合计: ¥ 14615.91
直接购买
加入购物车
