R0.5S-0512/H

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 0.5W DC/DC-Converter \'ECONOLINE\' SMD 3kV unreg
供应商型号: SG-R0.5S-0512/H
供应商: 期货订购
标准整包数: 40

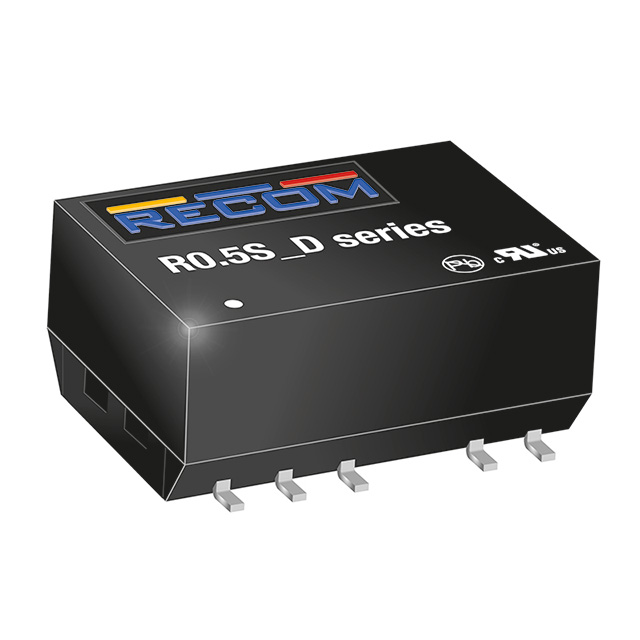

RECOM POWER DC-DC模块 R0.5S-0512/H

R0.5S-0512/H概述


    产品简介


    ECONOLINE DC/DC Converter R0.5SD 系列
    ECONOLINE DC/DC Converter R0.5SD 系列是一种高效且可靠的电源转换解决方案,适用于广泛的工业和医疗应用。该系列基于SMD(表面贴装)封装,提供单输出和双输出两种版本,具有高达80%的转换效率。由于其广泛的输入电压范围(1:1输入比)和良好的隔离特性(可达3 kVDC),R0.5SD系列适用于需要高可靠性和高稳定性的场合。

    技术参数


    | 参数 | 值 |

    | 输入电压范围 | ±10% 最大 |
    | 电压设置精度 | 100%负载/标称输入电压:典型值-1%,最大值±5% |
    | 线路调节 | 低线到高线,满载下:典型值1.2% |
    | 负载调节 | 5V 输出:典型值6%,最大值15%
    12V/15V 输出:典型值5%,最大值10% |
    | 波纹与噪声 | 典型值50 mVp-p,最大值100 mVp-p @ 20 MHz带宽 |
    | 效率 | 满载时:最小值70% |
    | 工作温度范围 | -40°C 到 +100°C |
    | 存储温度范围 | -55°C 到 +125°C |
    | 隔离电压 | 测试:1秒,1000VDC
    额定:1分钟,500VAC/60Hz |
    | 隔离电压 (H-Suffix) | 测试:1秒,3000VDC
    额定:1分钟,1500VAC/60Hz |
    | 绝缘电容 | 最大75pF |
    | 绝缘电阻 | Viso=500V 时,最小值10GΩ |
    | 湿度 | 最大95% |
    | 工作频率 | 输入电压(标称):最小20kHz,典型50kHz,最大90kHz |
    | 短路保护 | 1秒 |
    | MTBF | 使用MIL-HDBK 217F,+100°C:1003 x 10³小时
    使用MIL-HDBK 217F,+25°C:3962 x 10³小时 |

    产品特点和优势


    ECONOLINE DC/DC Converter R0.5SD 系列具有以下几个显著特点和优势:
    1. 高效率:最高可达80%的转换效率,确保能量利用率最大化。
    2. 宽泛的输入电压范围:适合多种不同的供电需求。
    3. 高可靠性:通过严格的隔离测试和高压环境下的认证,确保长时间稳定运行。
    4. 广泛的应用领域:适用于医疗设备、工业自动化、通信系统等多个行业。
    5. 认证:通过了多项国际标准认证,如UL 60950-1 2nd Edition 和 RoHS 2011/65/EU,符合环保要求。

    应用案例和使用建议


    应用案例:
    - 医疗设备:如便携式监护仪,为关键电路提供稳定且可靠的电源。
    - 工业自动化:用于传感器和控制器之间的小功率电力转换。
    - 通信系统:作为各种通信模块的电源解决方案,确保信号传输的稳定性。
    使用建议:
    1. 电磁兼容性(EMC):按照手册中的建议进行EMC过滤,特别是针对EN55022 Class B标准的应用场景。
    2. 散热管理:在高温环境下使用时,考虑适当的散热措施以保持器件的稳定运行。
    3. 短路保护:根据具体应用需求选择带有连续短路保护功能的产品型号。

    兼容性和支持


    R0.5SD系列与大多数通用电子元器件和设备兼容。RECOM公司提供了详尽的技术支持文档,包括应用笔记和常见问题解答,用户可以轻松访问这些资源来获取更多信息和帮助。

    常见问题与解决方案


    1. 问题:无法启动设备。
    - 解决方案:检查输入电压是否在允许范围内,确认负载电容是否合适,且不超过启动时间限制。
    2. 问题:波纹和噪声过大。
    - 解决方案:增加外部滤波电容,特别是MLCC类型,以降低输出噪声水平。
    3. 问题:发热严重。
    - 解决方案:增加散热措施,例如在器件周围加装散热片或采用强制风冷。

    总结和推荐


    ECONOLINE DC/DC Converter R0.5SD 系列是一款高性能、高可靠性的电源转换器,适合多种工业和医疗应用。其优异的电气特性和严格的认证使其成为众多应用的理想选择。考虑到其广泛的应用范围和强大的技术参数,我们强烈推荐该产品用于需要高效、可靠电源转换的场景。

R0.5S-0512/H参数

参数
输入电压最小值 -
最大容性负载 -
输出方式 -
输出电压 12V
输出总功率 -
输出电压组数 1
转换效率 -
散热方式 -
输入电压最大值 5.5V
特性 SCP
输出电流最大值 42mA
类型 -
开关频率 -
长*宽*高 15.24mm*10.7mm*7mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

R0.5S-0512/H厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R0.5S-0512/H数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R0.5S-0512/H R0.5S-0512/H数据手册

R0.5S-0512/H封装设计

查看详情并下载
Symbol
Footprint
3D Model
