R0.5S-0512/P

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 0.5W DC/DC-Converter \'ECONOLINE\' SMD 1kV unreg
供应商型号: SG-R0.5S-0512/P
供应商: 期货订购
标准整包数: 40

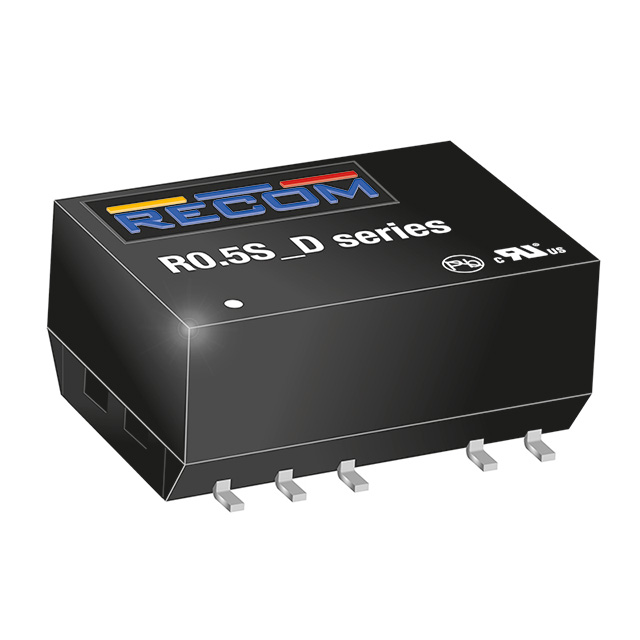

RECOM POWER DC-DC模块 R0.5S-0512/P

R0.5S-0512/P概述

    ECONOLINE DC/DC Converter R0.5S_D 系列技术手册



    产品简介



    ECONOLINE DC/DC Converter R0.5S_D 是一款小巧高效的表面贴装 (SMD) 转换器,提供单输出和双输出选项。这些转换器专为需要高效率和紧凑设计的应用而设计。它们广泛应用于医疗设备、通信系统及工业自动化等领域。


    技术参数



    以下是该系列产品的关键技术和性能参数:

    | 规格 | 参数 |
    |------------------|-------------------------|
    | 输入电压范围 | ±10% 最大 |
    | 电压设定精度 | 100%负载下 ±5% |
    | 线性调节率 | 低线到高线最大 1.2% |
    | 负载调节率 | 5V 输出:5%~15% |
    12V/15V 输出:5%~10% |
    | 波纹与噪声(20MHz 带宽) | 50 mVp-p 典型,100 mVp-p 最大 |
    | 转换效率(满载) | 70% 最小 |
    | 工作温度范围 | -40°C 到 +100°C |
    | 存储温度范围 | -55°C 到 +125°C |
    | 隔离电压(测试1秒) | 1000VDC |
    | 隔离电压(额定1分钟) | 500VAC / 60Hz |
    | 隔离电压增强型(H后缀) | 3000VDC |
    | 隔离电压增强型(H后缀额定) | 1500VAC / 60Hz |
    | 绝缘电容 | 最大75pF |
    | 绝缘电阻 | Viso=500V时最小10 GΩ |
    | 湿度 | 最大95% |
    | 工作频率(输入电压额定值) | 20kHz最小/50kHz典型/90kHz最大 |
    | 短路保护时间 | 1秒 |
    | 平均无故障时间(MIL-HDBK 217F) | +100°C:1003 x 10³小时
    +25°C:3962 x 10³小时 |
    | 重量(单类型) | 1.0克 |
    | 重量(双类型) | 1.2克 |


    产品特点和优势



    ECONOLINE DC/DC Converter R0.5S_D 的独特之处在于其高效的转换能力(高达80%),适用于宽泛的输入和输出电压范围。隔离电压选项(1kVDC 和 3 kVDC)使得这些转换器适合于高安全要求的应用。此外,该系列具有较高的耐温能力和良好的抗干扰能力,使其在极端环境中也能可靠运行。


    应用案例和使用建议



    该系列转换器非常适合用于需要高效、小型化电源解决方案的场合,如医疗监测设备、数据通信设备和工业控制系统。例如,在医疗设备中,R0.5S_D可以作为电源适配器的一部分,确保设备在任何条件下都能稳定运行。

    建议在设计中使用适当的滤波元件以满足电磁兼容(EMC)标准,例如添加4.7µF的MLCC和4.7µH的SMD电感器来满足EN55022 Class B标准。


    兼容性和支持



    R0.5S_D 系列与多种主流SMD封装兼容,便于集成到现有系统中。RECOM公司提供了详尽的技术支持,包括详细的安装指南和应用笔记,帮助用户更好地利用这一产品。


    常见问题与解决方案



    - 问题:转换效率不足
    - 解决方案: 检查输入电压是否稳定,以及负载电流是否超过额定范围。
    - 问题:启动困难
    - 解决方案: 确保负载电容不超过允许的最大值,通常为1000µF。
    - 问题:短路保护失效
    - 解决方案: 确认电路中的短路保护元件是否正确安装并工作正常。


    总结和推荐



    总体而言,ECONOLINE DC/DC Converter R0.5S_D 是一款高度可靠且功能强大的电源转换器,适用于各种需要高性能和紧凑设计的应用。鉴于其出色的效率、广泛的适用范围和可靠的性能,我们强烈推荐将其用于新的设计项目。

R0.5S-0512/P参数

参数
输入电压最小值 -
开关频率 -
输入电压最大值 5.5V
类型 -
输出总功率 -
最大容性负载 -
特性 SCP
输出电压 12V
转换效率 77%
散热方式 -
输出电流最大值 42mA
输出方式 -
输出电压组数 1
长*宽*高 15.24mm*10.7mm*7mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

R0.5S-0512/P厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R0.5S-0512/P数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R0.5S-0512/P R0.5S-0512/P数据手册

R0.5S-0512/P封装设计

查看详情并下载
Symbol
Footprint
3D Model
