R05P209S/P/R6.4

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 2W DC/DC-Converter \'ECONOLINE\' SIP7 6.4kV unreg
供应商型号: SG-R05P209S/P/R6.4
供应商: 期货订购
标准整包数: 25

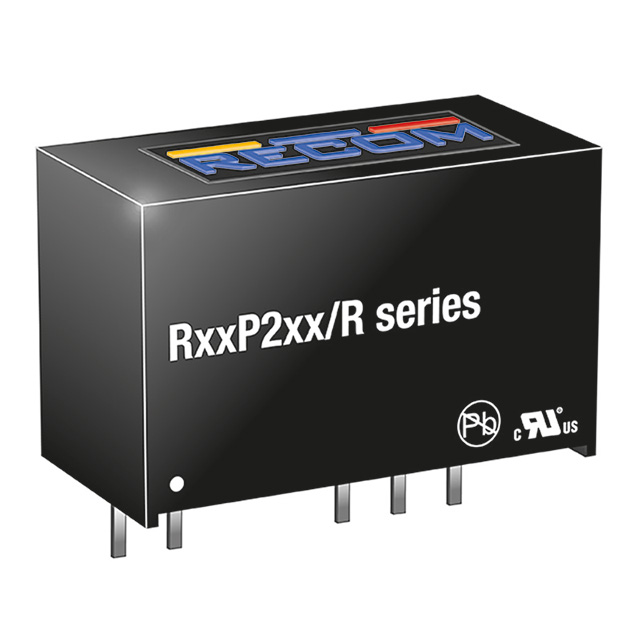

RECOM POWER DC-DC模块 R05P209S/P/R6.4

R05P209S/P/R6.4概述


    产品简介


    产品名称:RxxP2xx/R 系列 DC/DC 转换器
    产品类型:
    RxxP2xx/R 系列是工业级直流到直流(DC/DC)转换器,提供单输出和双输出版本。适用于测试、测量和实验室设备,尤其适合医疗设备和其他需要安全隔离的应用场合。
    主要功能:
    该系列转换器经过多项认证,确保在高电压、高频率环境下的可靠运行。具备优良的隔离性能,可承受高过压,同时具有短路保护功能。
    应用领域:
    - 测试和测量设备
    - 医疗设备
    - 实验室设备
    - 安全相关应用

    技术参数


    | 参数 | 描述 |

    | 输入电压范围 | ±10% |
    | 最小负载 | 0% |
    | 内部工作频率 | 20kHz ~ 85kHz |
    | 输出纹波和噪声 | 20MHz 带宽,最大值 200mVp-p |
    | 效率 | 70%-85% |
    | 输出精度 | ±5.0% 最大值 |
    | 线性调整率 | 低线到高线,满载时典型值为 1.2%/1% VIN |
    | 负载调整率 | 10% 到 100% 负载,典型值 3.3VDC 和 5VDC 分别为 15.0% 和 10.0% |
    | 隔离电压 | I/P 到 O/P 隔离电压,6.4kVDC 或 8kVDC |
    | 短路保护 | 持续或 1 秒钟 |
    | 绝缘电阻 | 最小 15GΩ |
    | 绝缘电容 | 1.5pF 至 10.0pF |
    | 泄漏电流 | 最大值 <0.01µA |

    产品特点和优势


    - 安全认证:通过了多项国际安全标准认证(如 EN60950-1, IEC60601-1, EN61010-1),适用于医疗设备和其他安全关键应用。
    - 强化隔离:具有高达 8kVDC 的隔离能力,满足高可靠性要求。
    - 高效率:典型效率在 70% 至 85% 之间,适合功耗敏感的应用场合。
    - 高过压能力:能够在高达 65kV/μs 的共模电压下正常工作。
    - 超低隔离电容:最低仅 1.5pF,减少对信号传输的影响。
    - 短路保护:可选持续或 1 秒钟的短路保护,增强安全性。

    应用案例和使用建议


    应用场景:
    - 实验室设备:适用于各种测量和测试仪器,保证稳定和可靠的电源供给。
    - 医疗设备:特别适合医疗设备,如监护仪、X 光机等,这些设备需要在高可靠性条件下运行。
    - 电信设备:用于通信设备中,确保信号质量不受干扰。
    使用建议:
    - 在选择合适的型号时,考虑输入电压范围、输出电压、功率需求等因素。
    - 使用过程中,确保负载不超过规定的最大值以避免损坏转换器。
    - 为了获得最佳效率,可以在额定输入电压和满负载条件下运行。

    兼容性和支持


    - 兼容性:RxxP2xx/R 系列具有多种输入和输出配置,可以轻松集成到不同的系统中。
    - 技术支持:RECOM 提供详尽的技术文档和支持服务,帮助用户更好地了解和使用该产品。

    常见问题与解决方案


    1. 问题:启动时间较长。
    解决方案:确保负载不超过最大容性负载限制。

    2. 问题:输出电压不稳定。
    解决方案:检查输入电压和负载变化情况,确保符合产品手册中的规定。

    3. 问题:短路保护未正常工作。
    解决方案:确认是否正确选择了带有短路保护功能的型号,并确保电路设计符合要求。

    总结和推荐


    产品综述:
    RxxP2xx/R 系列 DC/DC 转换器以其高可靠性、强化隔离能力和多功能性脱颖而出,非常适合在安全关键的应用中使用。无论是实验室设备还是医疗设备,都可以放心使用这款转换器。
    推荐:
    对于需要高可靠性和安全隔离的应用,强烈推荐使用 RxxP2xx/R 系列 DC/DC 转换器。它的多功能配置和强大的技术支持使其成为众多工程项目的理想选择。

R05P209S/P/R6.4参数

参数
散热方式 -
输入电压最大值 5.5V
最大容性负载 -
输入电压最小值 -
输出电流最大值 222mA
输出总功率 -
特性 SCP
输出电压 9V
输出电压组数 1
输出方式 -
类型 -
开关频率 -
转换效率 87%
安装方式 通孔安装
应用等级 商用级,工业级
零件状态 在售
包装方式 管装

R05P209S/P/R6.4厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R05P209S/P/R6.4数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R05P209S/P/R6.4 R05P209S/P/R6.4数据手册

R05P209S/P/R6.4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 168.3438
250+ ¥ 158.9166
库存: 250
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 4208.59
