REC3-4812SRW/H6/A/M/CTRL/X2

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 3W DC/DC-Converter \'ECONOLINE\' DIP24 6kV reg 2:1
供应商型号: SG-REC3-4812SRW/H6/A/M/CTRL/X2
供应商: 期货订购
标准整包数: 15

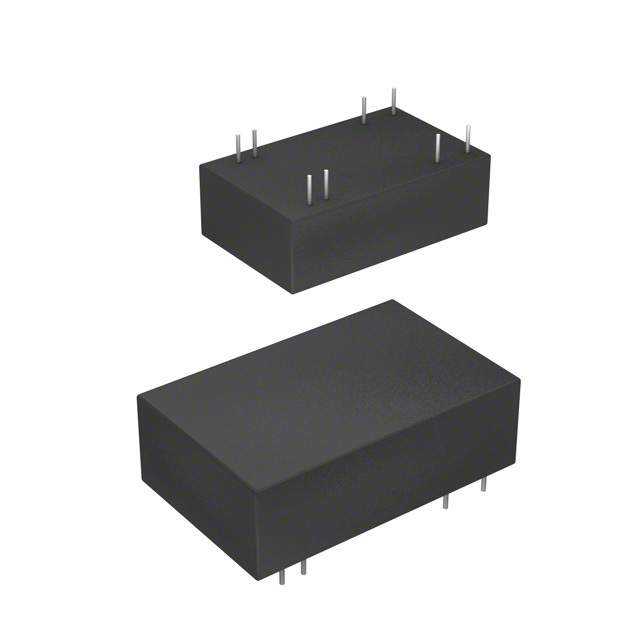

RECOM POWER DC-DC模块 REC3-4812SRW/H6/A/M/CTRL/X2

REC3-4812SRW/H6/A/M/CTRL/X2概述

    ECONOLINE DC/DC Converter: A Comprehensive Overview

    1. 产品简介


    ECONOLINE DC/DC Converter 是一款高性能电源转换模块,适用于多种工业和医疗应用。该产品采用3W DIP24封装,具备2kV至6kV的隔离电压等级,能够满足各种严格的电气安全标准。它的主要功能是将直流电(DC)输入转换为稳定的直流电输出,以支持下游电子设备的正常运行。凭借其紧凑的设计和高效率,ECONOLINE 在工业自动化、医疗设备、通信设备等领域广泛应用。

    2. 技术参数


    - 输入电压范围:2:1输入 (4.5V至72V),4:1输入 (9V至72V)
    - 输出电压精度:±2%(最大值)
    - 线性调节率:±0.4%(最大值)
    - 负载调节率:±0.6%(最大值)
    - 最小负载:10%
    - 输出纹波和噪声:50mVp-p(最大值)
    - 开关频率:2:1输入型:90kHz至150kHz;4:1输入型:120kHz至180kHz
    - 效率:最高可达86%
    - 无负载功率消耗:300mW(最大值)
    - 隔离电压:H2-Suffix:2000VDC;H4-Suffix:4000VDC;H6-Suffix:6000VDC
    - 隔离电容:2:1输入型:20pF至60pF;4:1输入型:40pF至80pF
    - 隔离电阻:最小1GΩ
    - 短路保护:连续,自动重启
    - 工作温度范围:5V输入型:-40°C至+80°C;其他输入型:-40°C至+85°C
    - 存储温度范围:-55°C至+125°C
    - 相对湿度:95%RH
    - 包装重量:13g
    - MTBF:+25°C时1043 x 10³小时;+85°C时186 x 10³小时
    - 认证:UL 60950-1,EN 60950-1,IEC/EN 60601-1

    3. 产品特点和优势


    ECONOLINE DC/DC Converter 的独特之处在于其高隔离电压和紧凑设计。通过提供多种隔离电压选项(2kV、4kV、6kV),它能够满足医疗设备和其他需要高电气隔离的应用需求。其紧凑的3W DIP24封装使得安装更加灵活便捷,而高达86%的效率则大大减少了能源浪费。此外,该产品还具有持续短路保护和自动重启功能,确保在故障情况下系统的稳定运行。

    4. 应用案例和使用建议


    ECONOLINE DC/DC Converter 广泛应用于医疗设备、工业自动化系统和通信设备。例如,在医疗设备中,它可以用于心电图机、监护仪等设备的电源供应,确保这些设备的可靠性和安全性。在使用过程中,建议用户根据具体应用需求选择合适的输入电压范围和输出电压配置,并确保良好的散热条件以保持最佳性能。对于大容性负载或高启动电流的应用,建议用户考虑产品的峰值功率输出能力(140%额定功率)。

    5. 兼容性和支持


    ECONOLINE DC/DC Converter 支持多种封装形式,包括DIP24塑料封装、5面屏蔽金属外壳封装以及SMD贴片封装。用户可以根据实际应用需求选择最适合的封装类型。RECOM公司还提供了详细的选型指南和应用笔记,帮助用户进行正确的产品选择和使用。此外,对于购买后可能出现的问题,RECOM公司也提供了专业的技术支持和服务。

    6. 常见问题与解决方案


    - 问题1:如何确保DC/DC转换器的安全运行?
    解决方案:在使用过程中,确保遵守所有电气安全规范,特别是对于高隔离电压的应用,需要仔细检查隔离电容和电阻参数。同时,尽量避免无负载条件下长时间运行,以免影响长期稳定性。

    - 问题2:如何处理过载情况?
    解决方案:当发生过载时,DC/DC转换器会自动保护自身并进入重启模式。用户需确保外部电路设计能够应对这种保护机制,并及时排除引起过载的原因。
    - 问题3:如何提高转换器的效率?
    解决方案:尽量在额定负载范围内运行转换器,以实现最高的转换效率。避免频繁的启停操作,这有助于减少损耗并延长使用寿命。

    7. 总结和推荐


    ECONOLINE DC/DC Converter 凭借其高可靠性、高效能和广泛的兼容性,成为市场上备受青睐的电源转换解决方案。无论是医疗设备还是工业自动化系统,它都能够提供稳定可靠的电源支持。因此,强烈推荐该产品用于需要高隔离电压和紧凑设计的应用场合。

REC3-4812SRW/H6/A/M/CTRL/X2参数

参数
特性 Remote On/Off,SCP
类型 -
输出总功率 -
输出电压 12V
输入电压最小值 -
输入电压最大值 72V
输出电流最大值 250mA
最大容性负载 -
开关频率 -
散热方式 -
输出电压组数 1
输出方式 -
转换效率 -
长*宽*高 32.004mm*20.32mm*10.16mm
通用封装 DIP-24
安装方式 通孔安装
应用等级 医疗级,商用级
零件状态 在售

REC3-4812SRW/H6/A/M/CTRL/X2厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

REC3-4812SRW/H6/A/M/CTRL/X2数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER REC3-4812SRW/H6/A/M/CTRL/X2 REC3-4812SRW/H6/A/M/CTRL/X2数据手册

REC3-4812SRW/H6/A/M/CTRL/X2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ ¥ 213.6436
150+ ¥ 201.6796
库存: 150
起订量: 15 增量: 0
交货地:
最小起订量为:15
合计: ¥ 3204.65
