R-743.3P

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 4A DC/DC-Converter \'INNOLINE\' SIP12 reg
供应商型号: SCE-R-743.3P
供应商: 海外现货
标准整包数: 1

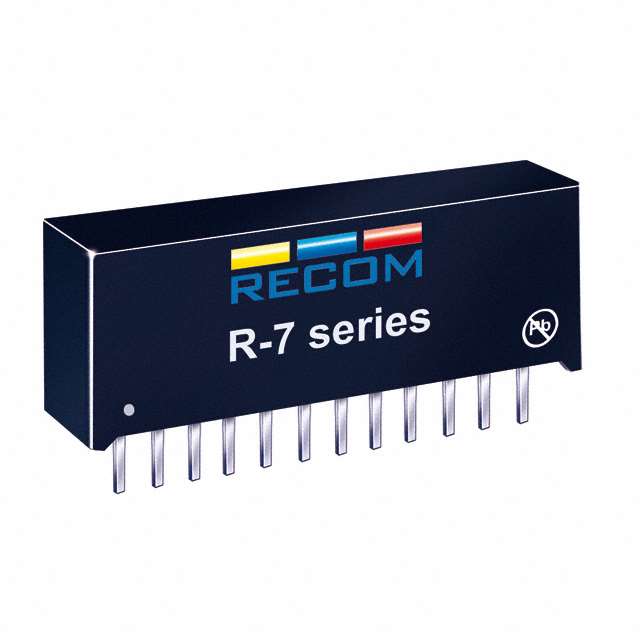

RECOM POWER DC-DC模块 R-743.3P

R-743.3P概述


    产品简介




    RECOM Power 的 R-7xxx 系列是一系列高性能非隔离型同步整流集成开关稳压器(ISR),适用于需要高效率电源转换的应用场景。该系列产品具有可调输出电压(2.5V 至 17V)和可调节的输出电流(2A 至 4A),支持多种不同的输出电压等级,非常适合用于通信设备、工业自动化、医疗设备等领域。


    技术参数




    以下是 R-7xxx 系列的技术规格和性能参数:

    - 输入电压范围: 4.5V 至 28V
    - 输出电压范围: 3.3V、5.0V、6.5V、9.0V、12V、15V(可调)
    - 最大输出电流: 2A 至 4A
    - 工作温度范围: -40°C 至 +85°C
    - 最大输入电流:
    - 2A 输出: 28V 时 <30mA
    - 3A 输出: 28V 时 <30mA
    - 4A 输出: 28V 时 <30mA
    - 短路保护: 输入电流限制为 50mA
    - 最大内部功耗:
    - 25°C 条件下 1.4W
    - 85°C 条件下 1.0W
    - 最大电容负载: 200μF(正常启动时间)
    - 最大效率: 高达 97%
    - 过载保护: 自动恢复


    产品特点和优势




    1. 非隔离设计:简化了设计并提高了效率。
    2. 同步整流:通过减少功率损耗提高效率,最高可达 97%。
    3. 可调输出电压:用户可根据需要设置输出电压。
    4. 短路保护:连续自动恢复,保护电路不受损害。
    5. 环境适应性强:能够在广泛的温度和湿度范围内稳定运行。


    应用案例和使用建议




    应用案例


    该产品广泛应用于需要高效电源转换的设备中,例如通信基站、工业控制系统、医疗设备等。这些设备通常要求电源具备较高的效率和稳定性。

    使用建议


    1. 电容选择:根据负载需求选择合适的电容值。建议使用低 ESR 电容器以保证稳定的输出电压。
    2. 热管理:注意散热问题,特别是在高温环境下使用时,确保良好的通风条件。
    3. 安全措施:加装外部二极管以防止反向电流对电路造成损坏,特别适用于高容性负载。


    兼容性和支持




    R-7xxx 系列产品适用于各种电子设备,并且具有很好的兼容性。制造商提供了详尽的支持文档和技术咨询,确保客户能够顺利进行产品选型和应用开发。


    常见问题与解决方案




    1. 问题: 输出电压不稳定。
    - 解决方案: 检查输入电压是否在额定范围内,确认负载电阻是否合适。

    2. 问题: 温度过高导致保护动作。
    - 解决方案: 加强散热措施,如增加风扇或改善散热片设计。

    3. 问题: 短路时无反应。
    - 解决方案: 确认短路保护功能是否正常,检查电路连接是否有误。


    总结和推荐




    RECOM Power 的 R-7xxx 系列以其高效的电源转换能力和优异的性能表现,在众多应用场合中表现出色。其独特的同步整流设计和完善的保护机制使其成为电源设计的理想选择。尽管价格可能略高于普通产品,但其卓越的性能和可靠性使其物有所值。我们强烈推荐使用此系列的产品,特别是对于那些需要高效率、稳定电源供应的应用场景。

R-743.3P参数

参数
散热方式 -
输出总功率 -
开关频率 270KHz~330KHz
特性 Remote On/Off,OCP,SCP
输入电压最小值 4.5V
输出电压 3.3V
类型 -
输出电压组数 1
输入电压最大值 28V
输出方式 Fixed
转换效率 -
输出电流最大值 4A
最大容性负载 -
通用封装 SIP
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

R-743.3P厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R-743.3P数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R-743.3P R-743.3P数据手册

R-743.3P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 323.5552
25+ ¥ 289.9134
100+ ¥ 277.2702
250+ ¥ 260.6692
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 323.55
