首页  >  产品百科  >  R-78T3.3-1.0/AL

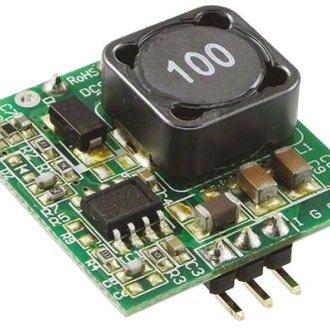

R-78T3.3-1.0/AL

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: Recom DCDC转换器, R78T系列, 7 → 42 V 直流输入, 3.3V 直流输出
供应商型号: 1666575
供应商: 海外现货
标准整包数: 25
RECOM POWER DC-DC模块 R-78T3.3-1.0/AL

R-78T3.3-1.0/AL概述

    R-78T-1.0 DC/DC Converter 技术手册

    1. 产品简介


    R-78T-1.0 是由INNOLINE推出的一款高效DC/DC转换器。该产品提供单路输出,适用于各种工业和商业应用。其主要功能包括高达95%的转换效率、宽输入电压范围(7V至42V)、非隔离调节器,以及短路保护功能。此款转换器采用表面贴装技术(SMD),具有紧凑的设计,易于集成到各类电路板中。

    2. 技术参数


    - 输入电压范围: 7V至42VDC
    - 输出电压: 3.3V、5.0V、12V
    - 输出电流: 1.0A
    - 效率: 最高达95%
    - 负载调节: ±0.4%(10%-100%负载)
    - 线性调节: ±0.2%(低负载至高负载)
    - 纹波与噪声: 50mVp-p典型值,最大100mVp-p
    - 瞬态响应: 在50mA/us条件下,负载从100%降至50%,最大±250mV
    - 启动过载能力: 1.5A(最多10秒)
    - 保护机制: 短路保护电流限制为3.5A
    - 工作温度范围: -40°C至85°C
    - 存储温度范围: -55°C至125°C
    - 湿度范围: 最大95%RH
    - 重量: 4.5g(典型值)

    3. 产品特点和优势


    R-78T-1.0 DC/DC转换器具备多个显著的优势,使其在多种应用中脱颖而出:
    - 高效能: 高达95%的转换效率,无需散热片即可实现稳定运行。
    - 标准接口: 符合行业标准的引脚布局,方便直接替换现有产品。
    - 超低待机电流: 非隔离设计使得待机电流极低,节省能源。
    - 宽输入范围: 适应多种电源条件,无需额外调节。
    - 快速响应: 快速的瞬态响应特性,确保系统稳定运行。

    4. 应用案例和使用建议


    R-78T-1.0 广泛应用于需要高效转换电源的各种设备中,例如通信设备、工业自动化控制系统、消费电子产品等。根据手册中的标准应用电路图,我们建议在设计时确保输入电压在产品指定范围内,并考虑适当散热措施以保持良好的工作性能。

    5. 兼容性和支持


    R-78T-1.0 与其他大多数通用电子设备具有良好的兼容性。为了便于集成,提供了多种封装选项(如/AC、/AL、/FC),这些不同的版本可以适应不同的安装需求。厂商还提供了丰富的技术支持文档,确保用户能够正确使用并维护产品。

    6. 常见问题与解决方案


    - 问题: 转换器在高负载下发热严重。
    - 解决办法: 选择合适的散热措施,例如增加散热片或使用更大的PCB来帮助散热。
    - 问题: 输出电压不稳定。
    - 解决办法: 检查输入电压是否符合要求,确保负载变化在规范内,并检查是否有外部干扰源。

    7. 总结和推荐


    总体来看,R-78T-1.0 是一款高性能、多功能且易于使用的DC/DC转换器,非常适合各种工业和商业应用。它具有高效的能量转换能力和良好的稳定性,能够在广泛的输入电压范围内提供稳定的输出。推荐用户根据具体的应用需求选择合适的型号,并按照手册中的建议进行操作,以获得最佳效果。

R-78T3.3-1.0/AL参数

参数
输入电压最小值 7V~42V(DC)
特性 -
输出总功率 -
输入电压最大值 -
输出电压组数 1
输出电压 3.3V(DC)
开关频率 -
散热方式 -
最大容性负载 -
输出电流最大值 1A
类型 -
输出方式 -
转换效率 88%
长*宽*高 23mm(长度)*25mm(宽度)
通用封装 SIP
安装方式 螺纹安装,贴片安装

R-78T3.3-1.0/AL厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R-78T3.3-1.0/AL数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R-78T3.3-1.0/AL R-78T3.3-1.0/AL数据手册

R-78T3.3-1.0/AL封装设计

查看详情并下载
Symbol
Footprint
3D Model
