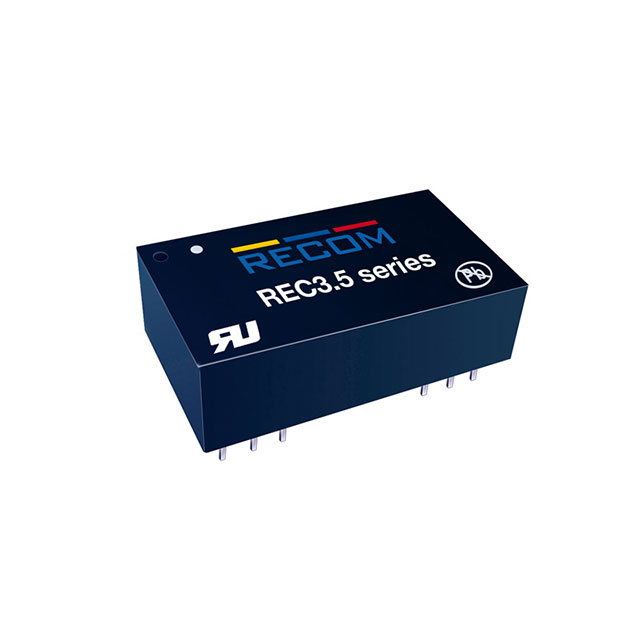

REC3.5-4805DRW/R8/A

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 3.5W DC/DC-Converter \'ECONOLINE\' DIP24 8kV reg 2:1
供应商型号: SG-REC3.5-4805DRW/R8/A
供应商: 期货订购
标准整包数: 15
RECOM POWER DC-DC模块 REC3.5-4805DRW/R8/A

REC3.5-4805DRW/R8/A概述

    # ECONOLINE DC/DC Converter

    产品简介


    简介
    ECONOLINE系列中的DC/DC转换器是一款经过验证的电源解决方案,专为多种工业和医疗应用而设计。该系列提供多种输入和输出电压组合,具备高隔离能力和高效率的特点。这些转换器适用于高压监测电路、主电源电表、IGBT隔离电源供应及其他复杂工业及医疗应用场合。
    主要功能
    - 高隔离能力:通过强化绝缘变压器提供高达8 kVDC(4 kVAC/1分钟)或10 kVDC(5 kVAC/1分钟)的绝缘等级。
    - 标准封装:采用行业标准的DIP24封装形式。
    - 宽输入范围:支持2:1输入范围。
    - 认证:通过多项国际安全认证(EN, CSA, CB证书),并且符合C22.2 No. 60950标准。
    - 保护功能:包含连续短路保护功能和过载保护。
    应用领域
    - 高压监测电路
    - 主电源电表
    - IGBT隔离电源供应
    - 医疗设备

    技术参数


    输出特性
    | 部件号 | 输入电压(VDC)范围 | 输出电压(VDC) | 输出电流(mA) | 最大效率(%) | 最大电容负载(uF) |
    |
    | REC3.5-xx05SRW/R | 9-18, 18-36, 36-75 | 5 | 700 | 80, 81, 82 | 4700 |
    | REC3.5-xx09SRW/R | 9-18, 18-36, 36-75 | 9 | 388 | 81, 82, 83 | 3300 |
    | REC3.5-xx12SRW/R | 9-18, 18-36, 36-75 | 12 | 290 | 82, 83, 84 | 2200 |
    | REC3.5-xx15SRW/R | 9-18, 18-36, 36-75 | 15 | 233 | 84, 85, 86 | 2200 |
    | REC3.5-xx24SRW/R | 9-18, 18-36, 36-75 | 24 | 145 | 83, 84, 85 | 1000 |
    | REC3.5-xx05DRW/R | 9-18, 18-36, 36-75 | ±5 | 350 | 80, 81, 82 | ±2200 |
    | REC3.5-xx09DRW/R | 9-18, 18-36, 36-75 | ±9 | 194 | 81, 82, 83 | ±1600 |
    | REC3.5-xx12DRW/R | 9-18, 18-36, 36-75 | ±12 | 145 | 81, 82, 83 | ±1000 |
    | REC3.5-xx15DRW/R | 9-18, 18-36, 36-75 | ±15 | 117 | 82, 83, 84 | ±1000 |
    性能参数
    - 输出电压精度:最大±2%
    - 线路调节率:最大±0.3%
    - 负载调节率:对于负载电流变化从20%到100%,最大±0.6%
    - 瞬态响应时间:25%负载阶跃变化,典型值1ms
    - 开关频率:全负载和标称输入电压下,最小150 kHz,最大500 kHz
    工作环境
    - 工作温度范围:-40°C至+85°C
    - 存储温度范围:-55°C至+125°C
    - 相对湿度:最大95%RH

    产品特点和优势


    - 高隔离能力:高达8 kVDC或10 kVDC的绝缘等级,适合高压监测电路和医疗应用。
    - 标准化封装:采用行业标准的DIP24封装,方便集成。
    - 持续短路保护:可承受短时超载情况。
    - 控制选项:具有远程开启/关闭控制功能。
    - 多功能配置:提供双输出和单输出版本,以适应不同需求。

    应用案例和使用建议


    应用案例
    - 高压监测电路:用于电网监测系统中的信号传输。
    - 医疗设备:如医疗监护仪、输液泵等设备中,确保高精度和高可靠性。
    使用建议
    - 在高电容负载情况下,建议在输入端增加470uF//0.1uF的电容器,以提高启动性能。
    - 考虑到温升效应,建议在低温环境下运行以延长使用寿命。

    兼容性和支持


    - 兼容性:该产品可以与其他电子元件配合使用,适用于各种复杂的应用场景。
    - 支持:厂商提供了详尽的技术文档和应用笔记,以帮助客户更好地使用和维护产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动困难 | 检查输入电压是否在有效范围内,确认是否有足够的电容负载。 |
    | 输出电压不稳定 | 检查负载是否超出额定范围,调整负载并确保负载稳定。 |
    | 温度过高 | 放置散热器或优化布局以改善散热效果。 |

    总结和推荐


    ECONOLINE系列的DC/DC转换器以其高隔离能力、高效能和宽泛的工作温度范围,成为了工业和医疗领域的重要选择。其多功能配置、标准化封装和丰富的认证,使其在众多应用中表现出色。我们强烈推荐这一系列产品给需要高可靠性和高性能电源解决方案的应用场合。

REC3.5-4805DRW/R8/A参数

参数
类型 -
开关频率 -
输出电压组数 2
输入电压最大值 75V
散热方式 -
输出方式 -
特性 SCP
转换效率 -
输出电流最大值 350mA,350mA
输出总功率 -
最大容性负载 -
输出电压 5V
输入电压最小值 -
长*宽*高 32.004mm*20.32mm*10.16mm
通用封装 DIP-24
安装方式 通孔安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 管装
