R1S12-3.305/H

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 1W DC/DC-Converter \'ECONOLINE\' SMD 3kV unreg
供应商型号: SG-R1S12-3.305/H
供应商: 期货订购
标准整包数: 33

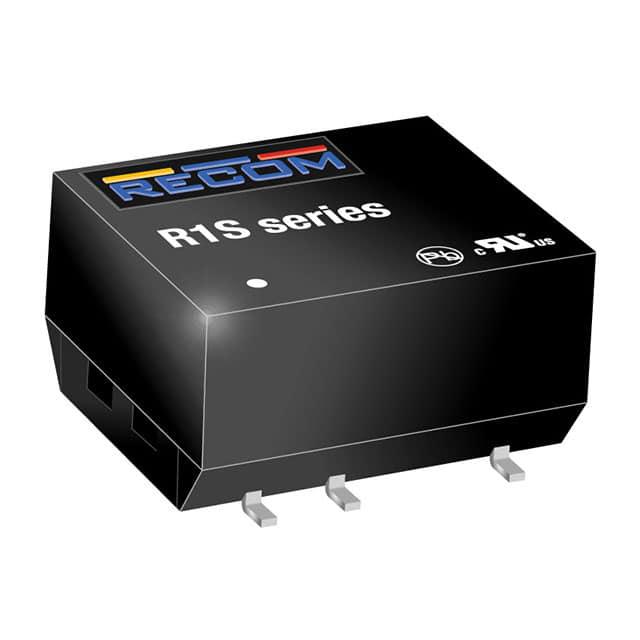

RECOM POWER DC-DC模块 R1S12-3.305/H

R1S12-3.305/H概述


    产品简介


    R1S 和 R1D 系列 DC/DC 转换器是由 RECOM 公司生产的一种高效的嵌入式开架型电子元器件,适用于一般用途和工业低功率隔离及电压匹配应用。该系列包括单输出和双输出两种类型,采用表面贴装技术(SMD)设计,可以满足不同的电压输入和输出需求。

    技术参数


    输入输出参数
    - 输入电压范围: ±10%
    - 输出电压精度: ±2% (典型值), ±5% (最大值)
    - 线电压调节率: 各型号有所不同,具体数值参见规格表
    - 负载电压调节率: 各型号有所不同,具体数值参见规格表
    - 输出纹波和噪声: 50mVp-p (典型值), 100mVp-p (最大值)
    - 工作频率: 20kHz 最小 / 60kHz 典型 / 100kHz 最大
    电气特性
    - 效率: 高达 84%
    - 隔离电压: 1000VDC (额定 1 分钟)
    - H 套件选项: 3000VDC 隔离 (额定 1 分钟)
    工作环境
    - 工作温度范围: -40°C 到 +100°C (自然对流条件下)
    - 存储温度范围: -55°C 到 +125°C
    - 相对湿度: 95% RH
    - 湿度耐受测试: 1000 小时 / 90% 湿度 / +85°C 环境

    产品特点和优势


    1. 高效率: 达到最高 84%,有效提高系统能效。
    2. 全范围温度适应: 在 -40°C 到 +100°C 的广泛温度范围内工作,无需降额。
    3. 隔离选项: 提供 1000VDC 和 3000VDC 两种隔离选项,确保安全。
    4. 全面认证: 拥有 UL, CSA, EN, IEC 等多项认证,保证产品质量。
    5. 高可靠性: 平均无故障时间(MTBF)达到 4275 x 10³ 小时(+25°C),确保长期稳定运行。

    应用案例和使用建议


    R1S 和 R1D 系列转换器常用于医疗设备、工业控制系统、通信设备等场合,特别是在需要高效能、高可靠性、宽温度范围的应用环境中。
    使用建议:
    - 为了确保最佳性能,在安装前请仔细参考产品手册中的推荐电路布局和布线建议。
    - 为了实现最佳隔离效果,推荐选择 H 套件选项(如 R1S-xxxx/H 或 R1D-xxxx/H)。

    兼容性和支持


    - 兼容性: 适用于大多数标准 SMD 设备,能够与其他常用组件无缝集成。
    - 支持和维护: 提供完整的技术文档和支持服务,包括应用指南和电路板设计建议。

    常见问题与解决方案


    - Q: 如何判断产品是否损坏?
    - A: 若产品不能正常启动,可以检查输入电压是否在允许范围内,或尝试更换其他电源模块进行测试。

    - Q: 输出电压不稳定怎么办?
    - A: 首先确认输入电压是否稳定,其次查看负载电流是否超过额定值。若负载变化较大,可考虑增加滤波电容来平滑输出电压。

    总结和推荐


    R1S 和 R1D 系列 DC/DC 转换器以其卓越的效率、广泛的温度适应范围和全面的安全认证,在多种工业和医疗应用中表现出色。对于需要高效、可靠电源转换的项目,强烈推荐使用 R1S 和 R1D 系列产品。

R1S12-3.305/H参数

参数
最大容性负载 -
散热方式 -
输出方式 -
输出总功率 -
输出电压 5V
开关频率 -
输入电压最大值 3.6V
类型 -
转换效率 -
输入电压最小值 -
特性 SCP
输出电压组数 1
输出电流最大值 200mA
长*宽*高 12.7mm*8.128mm*7.366mm
安装方式 贴片安装
应用等级 商用级,工业级
零件状态 在售
包装方式 管装

R1S12-3.305/H厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R1S12-3.305/H数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R1S12-3.305/H R1S12-3.305/H数据手册

R1S12-3.305/H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
33+ ¥ 70.1535
330+ ¥ 66.2249
库存: 330
起订量: 33 增量: 0
交货地:
最小起订量为:33
合计: ¥ 2315.06
直接购买
加入购物车
