R1D-0512/H-R

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 1W DC/DC-Converter \'ECONOLINE\' SMD 3kV unreg
供应商型号: SG-R1D-0512/H-R
供应商: 期货订购
标准整包数: 500

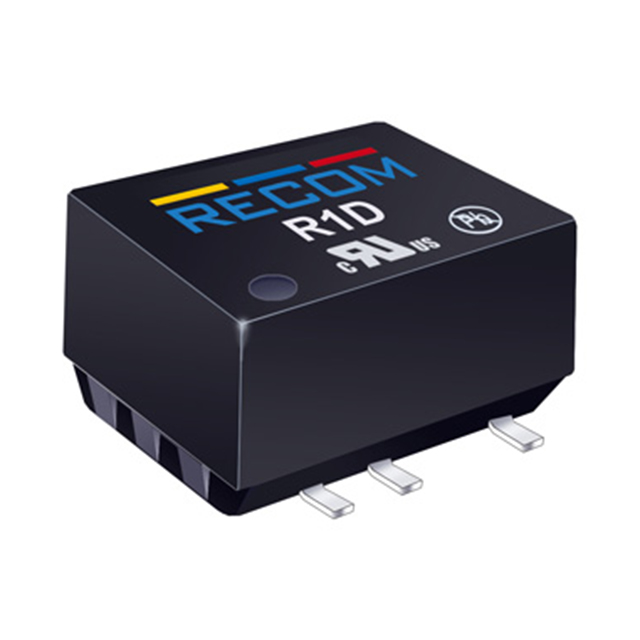

RECOM POWER DC-DC模块 R1D-0512/H-R

R1D-0512/H-R概述


    产品简介


    RECOM 的 R1S 和 R1D 系列 DC/DC 转换器是专为通用和工业低功率隔离和电压匹配应用设计的产品。这些转换器提供单输出和双输出选项,特别适用于需要表面贴装(SMD)的应用场合。其典型应用包括工业控制、医疗设备、通信系统和其他需要稳定电源的电子设备。

    技术参数


    输入输出规格
    | 型号 | 输入电压范围 | 输出电压 | 最大输出电流 | 容性负载 |

    | R1S-xx05(H) | 3.3, 5, 12, 15, 24 VDC | 5 VDC | 200 mA | 1000 µF |
    | R1S-xx09(H) | 3.3, 5, 12, 15, 24 VDC | 9 VDC | 111 mA | 1000 µF |
    | R1S-xx12(H) | 3.3, 5, 12, 15, 24 VDC | 12 VDC | 84 mA | 470 µF |
    | R1S-xx15(H) | 3.3, 5, 12, 15, 24 VDC | 15 VDC | 66 mA | 470 µF |
    | R1S-xx24(H) | 3.3, 5, 12, 15, 24 VDC | 24 VDC | 42 mA | 220 µF |
    性能参数
    - 输入电压范围:±10%
    - 输出电压精度:±2% (典型),±5% (最大)
    - 线电压调节率:1.2%/1% (典型) (不同输出类型有所差异)
    - 负载电压调节率:3.3V 输出类型:15% (典型),20% (最大);5V 输出类型:12% (典型),15% (最大);其他输出类型:6% (典型),10% (最大)
    - 输出纹波和噪声:50 mVp-p (典型),100 mVp-p (最大)
    - 工作频率:最小 20 kHz,典型 60 kHz,最大 100 kHz
    - 效率:高达 84%

    产品特点和优势


    - 宽输入电压范围:支持多种输入电压,满足不同的应用需求。
    - 高效率:最高可达到 84% 的效率,有效减少能源损耗。
    - 全负载能力:在 100°C 的环境下仍能保持全功率输出。
    - 内置滤波器:符合 EN55022 标准,适用于多种应用场景。
    - 连续短路保护:选配连续短路保护功能,确保设备安全。
    - 隔离等级高:根据型号不同,隔离电压等级可达 1500 VAC 或 3000 VDC。
    - 宽温操作:可以在 -40°C 到 +100°C 的温度范围内工作。

    应用案例和使用建议


    应用案例
    - 工业控制:用于 PLC 控制系统,提供稳定的直流电源。
    - 医疗设备:确保设备电源的稳定性和可靠性。
    - 通信设备:为通信模块提供可靠且稳定的电源供应。
    使用建议
    - 在选择输入和输出电压时,要确保符合系统的电源需求,避免过载。
    - 为了防止启动时的瞬态冲击,应选择合适的容性负载。
    - 安装过程中要遵守推荐的焊盘布局和连接方式,以确保良好的散热效果。

    兼容性和支持


    - 兼容性:该系列产品可以与市面上主流的 SMD 设备兼容,支持全自动组装,包括蒸汽焊接工艺。
    - 支持服务:RECOM 提供丰富的技术文档和应用指南,帮助用户快速掌握产品使用方法。
    - 保修政策:享受 3 年质保服务,保障用户权益。

    常见问题与解决方案


    1. 问题:在高温环境下设备运行不稳定。
    - 解决办法:检查散热设计是否合理,确保设备在指定的工作温度范围内运行。
    2. 问题:启动时出现较大的输出纹波。
    - 解决办法:选择合适的容性负载并安装相应的滤波电容。
    3. 问题:设备出现短路现象。
    - 解决办法:建议选用具有连续短路保护功能的型号,如带有“P”后缀的产品。

    总结和推荐


    RECOM 的 R1S 和 R1D 系列 DC/DC 转换器以其广泛的输入电压范围、高效率和良好的稳定性成为众多工业和医疗应用的理想选择。特别是在要求高可靠性、宽工作温度范围的应用环境中,这些转换器展示了卓越的性能。考虑到其丰富的功能和可靠的品质,我们强烈推荐此系列产品。

R1D-0512/H-R参数

参数
输出电压 12V
类型 -
转换效率 80%
输出总功率 -
特性 SCP
开关频率 -
输入电压最小值 -
散热方式 -
输出电压组数 2
最大容性负载 -
输入电压最大值 5.5V
输出方式 -
输出电流最大值 42mA,42mA
长*宽*高 12.7mm*8.128mm*7.366mm
安装方式 贴片安装
应用等级 商用级,工业级
零件状态 在售
包装方式 卷带包装

R1D-0512/H-R厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R1D-0512/H-R数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R1D-0512/H-R R1D-0512/H-R数据手册

R1D-0512/H-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 63.9094
5000+ ¥ 60.3305
库存: 5000
起订量: 500 增量: 0
交货地:
最小起订量为:500
合计: ¥ 31954.7
