R0.25S8-1205/P

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 0.25W DC/DC-Converter \'ECONOLINE\' SMD 1kV unreg
供应商型号: SG-R0.25S8-1205/P
供应商: 期货订购
标准整包数: 40

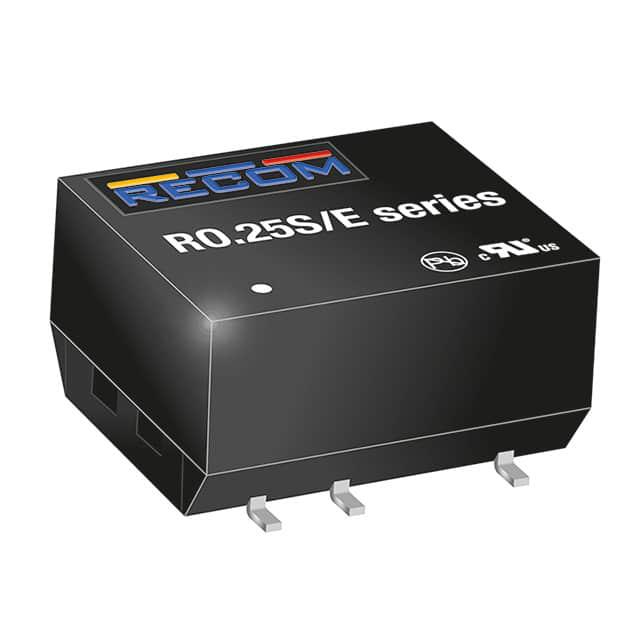

RECOM POWER DC-DC模块 R0.25S8-1205/P

R0.25S8-1205/P概述

    RECOM Converters: R0.25S & R0.25D Series DC/DC Converters

    产品简介


    RECOM Converters的R0.25S和R0.25D系列是针对通用工业低功率隔离和电压匹配应用设计的非调节转换器。这些SMD(表面贴装器件)适用于自动化组装,甚至可以在气相焊接过程中使用。R0.25S和R0.25D系列提供了广泛的输出选项,包括单路、双路和独立输出,使得它们成为各种应用的理想选择。

    技术参数


    - 输入电压范围: ±10%
    - 效率: 60%-70%
    - 最小负载: 0%
    - 内部工作频率: 20kHz - 90kHz
    - 输出纹波和噪声: 20MHz带宽内100mVp-p
    - 输出精度: ±5.0%/±7.0%
    - 线性调整率: 最大2.0%
    - 负载调整率:
    - 3.3Vout: 15.0%/20.0%
    - 5Vout: 12.0%/15.0%
    - 9Vout: 7.0%/10.0%
    - 12Vout, 15Vout, 24Vout: 6.0%/10.0%
    - 隔离电压:
    - I/P至O/P: 1kVDC或3kVDC
    - 0/P至O/P: 1kVDC
    - 隔离电阻: Viso=500V时≥10GΩ
    - 绝缘电容: ≤75pF
    - 安全标准认证: UL60950-1、CAN/CSA-C22.2 No. 60950-1-07、IEC/EN60950-1、EN55032
    - 工作温度范围: -40°C至+100°C

    产品特点和优势


    R0.25S和R0.25D系列具有以下独特功能和优势:
    - 全功率运行能力: 在100°C的环境温度下仍能保持全功率输出。
    - 环境适应性: 适用于从-40°C到+100°C的宽温环境。
    - 多种输出选择: 提供单路、双路和独立输出选项。
    - 短路保护: 可选的连续短路保护(SCP),增强可靠性。
    - 高集成度: 适用于全自动装配生产线,包括气相焊接。

    应用案例和使用建议


    这些转换器广泛应用于信息技术设备、一般安全要求、医疗电气设备等领域。例如,在自动化生产线中,这些转换器可以用于驱动各种传感器和执行机构。对于提高系统稳定性和减少电磁干扰,我们建议在输入和输出端添加适当的滤波器,以确保符合EN55032标准。

    兼容性和支持


    R0.25S和R0.25D系列转换器采用标准的SMD封装,易于与现有系统集成。制造商提供全面的技术支持和维护服务,确保用户能够顺利地将这些转换器集成到他们的项目中。此外,转换器通过了多项国际安全认证,如UL60950-1和IEC60950-1,保证了其在广泛应用中的安全性。

    常见问题与解决方案


    1. 问题: 转换器在启动时出现不稳定现象。
    - 解决办法: 检查负载电容是否符合规定值,适当调整外部滤波电路。
    2. 问题: 短路保护未触发。
    - 解决办法: 确认是否有正确的短路保护模块(如/RP)被正确安装。
    3. 问题: 工作温度超出推荐范围。
    - 解决办法: 使用适当的散热措施,确保环境温度不超过推荐范围。

    总结和推荐


    综上所述,RECOM Converters的R0.25S和R0.25D系列转换器在高效性、稳定性及兼容性方面表现出色。它们广泛适用于多种工业和信息技术设备,尤其是在需要高可靠性、高环境适应性的应用中。鉴于这些优点,强烈推荐在相关项目中选用这些转换器。

R0.25S8-1205/P参数

参数
特性 SCP
输入电压最大值 13.2V
散热方式 -
转换效率 60%~70%
输出电压组数 1
输入电压最小值 12V
开关频率 -
最大容性负载 -
输出总功率 -
类型 -
输出电压 5V
输出方式 -
输出电流最大值 50mA
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

R0.25S8-1205/P厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R0.25S8-1205/P数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R0.25S8-1205/P R0.25S8-1205/P数据手册

R0.25S8-1205/P封装设计

查看详情并下载
Symbol
Footprint
3D Model
