RP240H-4812SRW/P

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 240W DC/DC-Converter \'POWERLINE\' 1/2 Brick 2.25kV
供应商型号: SG-RP240H-4812SRW/P
供应商: 期货订购
标准整包数: 2

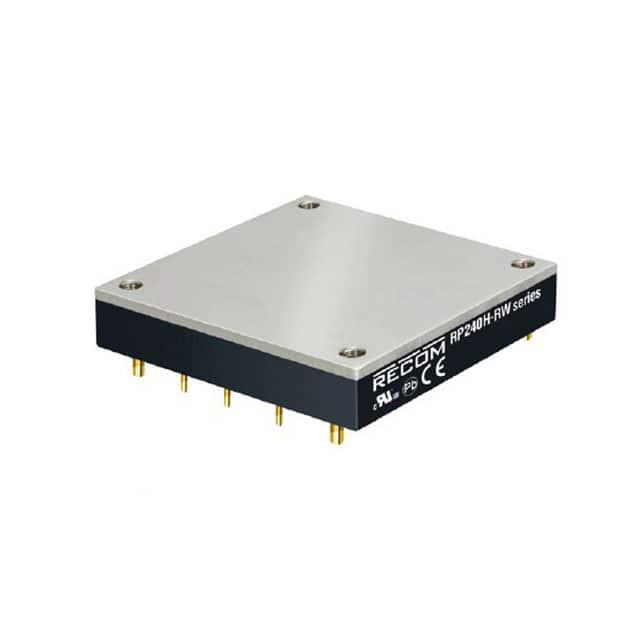

RECOM POWER DC-DC模块 RP240H-4812SRW/P

RP240H-4812SRW/P概述


    产品简介


    半砖型 DC/DC 转换器 RP240H 系列
    RECOM 的 RP240H 系列半砖型 DC/DC 转换器设计用于铁路车辆和高压电池应用。该系列具有广泛的输入电压范围,从9VDC到160VDC,可以提供从5VDC到48VDC的隔离和稳压输出。这些转换器以其高效率和宽广的工作温度范围(从-40°C到+85°C)而著称,尤其适用于需要耐冲击和振动的应用场合。

    技术参数


    基本特性
    - 输入电压范围:9-160VDC
    - 输出电压范围:5-48VDC
    - 功率输出:最高240W
    - 效率:高达91%
    - 隔离等级:110Vin时为3kVAC,24Vin/48Vin时为2.25kVDC基本绝缘
    - 认证标准:UL60950-1, EN50155, IEC/EN60950-1
    - 无最小负载要求
    - 启动时间常数:75ms
    - 工作频率:225kHz至275kHz
    输出调整
    - 输出电压可调整范围:±10%
    保护特性
    - 短路保护(SCP):低于100mΩ连续自动恢复
    - 过电压保护(OVP):额定输出电压的115%-130%,断续模式
    - 过载保护(OLP):额定输出电流的120%-150%,断续模式
    - 过热保护(OTP):+120°C

    产品特点和优势


    独特的功能和优势
    - 宽输入电压范围(4:1)使其适用于多种应用场合,减少了不同电压输入需求的转换器种类。
    - 无最小负载要求,使得在各种负载条件下均能保持高效的转换。
    - 高效率(高达91%),大大降低了能量损耗和发热,提高了系统的可靠性和寿命。
    - 强化的绝缘性能,适合于严苛环境下的应用,如轨道交通系统。
    - 大面积金属基板和散热片安装孔的设计使其能够应对宽泛的操作温度范围。
    - 符合国际安全和电磁兼容标准(UL60950-1, EN50155, IEC/EN60950-1),适用于不同国家和地区的严格法规。

    应用案例和使用建议


    典型应用案例
    - 铁路车辆中的电源管理
    - 高压电池系统
    - 工业控制设备
    使用建议
    - 根据不同的输入电压选择合适的型号,例如 RP240H-2405SRW 适用于24V输入,RP240H-11005SRW 则适用于110V输入。
    - 在满载条件下,确保良好的散热条件以维持高效运行。根据散热要求选择合适配置的散热片。
    - 使用适当的外部电容器(如铝电解电容器)以满足严格的EMI标准,例如使用220µF/100V电容器(对于24V/48V输入版本)和3个并联的100µF/250V电容器(对于110V输入版本)。

    兼容性和支持


    兼容性
    - 该转换器与其他标准电子设备和电路板兼容,方便集成到现有的系统中。
    - 可通过添加散热片实现预装,增强了安装灵活性和稳定性。
    支持
    - 三年的质保期,确保用户在应用过程中获得长期的支持和服务。
    - 提供详细的文档和技术支持,帮助用户理解和应用产品。

    常见问题与解决方案


    常见问题
    1. 如何正确连接远程感测功能?
    2. 在什么情况下需要使用外部电容器?
    3. 如何处理过温警告?
    解决方案
    1. 正确连接远程感测功能需参考产品手册中的电路图和连接说明。
    2. 当需要满足特定的EMI标准(如EN55022)时,可能需要使用外部电容器。
    3. 如果出现过温警告,首先检查散热情况,必要时增加外部散热片或改善散热通风。

    总结和推荐


    综合评估
    - RP240H系列转换器凭借其广泛的应用电压范围、高效率和全面的安全认证,非常适合在各种复杂环境中稳定工作。
    - 由于其在铁路车辆和工业自动化等领域的出色表现,我们强烈推荐这款产品用于对电源转换有较高要求的应用场景。
    这款转换器不仅提供了优秀的性能指标,而且具有广泛的适用性和可靠性,是电源管理应用中的理想选择。

RP240H-4812SRW/P参数

参数
输出总功率 -
输入电压最小值 -
散热方式 -
类型 -
特性 Remote On/Off,OCP,OTP,OVP,SCP,UVLO
输出电流最大值 18A
输出方式 -
开关频率 -
转换效率 90%
输入电压最大值 75V
输出电压组数 1
输出电压 12V
最大容性负载 -
长*宽*高 61mm*57.9mm*12.7mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

RP240H-4812SRW/P厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RP240H-4812SRW/P数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER RP240H-4812SRW/P RP240H-4812SRW/P数据手册

RP240H-4812SRW/P封装设计

查看详情并下载
Symbol
Footprint
3D Model
