REC15-1205D/H2/M

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 15W DC/DC-Converter \'ECONOLINE\' 2\"x1\" 2kV reg 2:1
供应商型号: 919-REC15-1205D/H2/M
供应商: Mouser
标准整包数: 1
RECOM POWER DC-DC模块 REC15-1205D/H2/M

REC15-1205D/H2/M概述

    # 电子元器件技术手册:RECOM Power REC15-SD(Z)/M系列DC/DC转换器

    产品简介

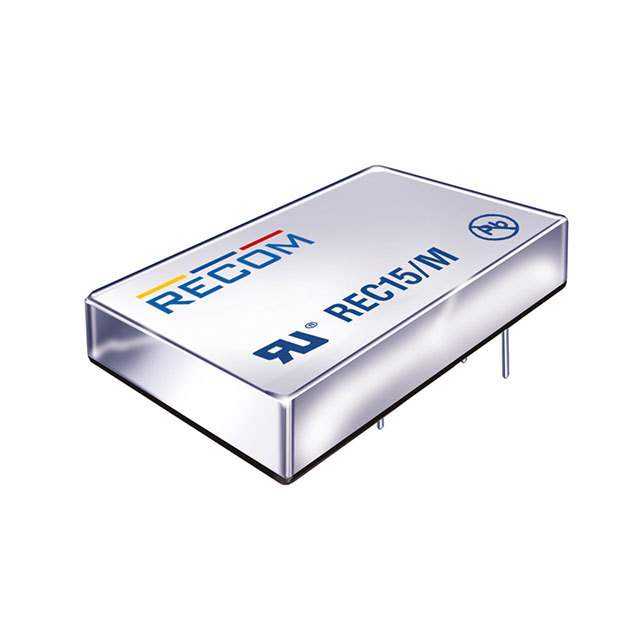

    RECOM Power的REC15-SD(Z)/M系列是一款紧凑型、高效能的DC/DC转换器,适用于工业领域的高功率需求。该系列产品采用了金属外壳设计,尺寸仅为2英寸×1英寸(约50.8 mm × 25.4 mm),支持单输出和双输出模式。其最大输出功率可达15W,在2 kVDC或3 kVDC隔离电压选项下运行。这款产品广泛应用于电信、医疗设备、工业自动化等领域,能够为复杂电源系统提供稳定的电力供应。
    主要特点:
    - 单/双输出模式可选
    - 高效率(最高达90%)
    - 宽输入电压范围(2:1或4:1输入)
    - 连续短路保护(电流限制功能)
    - 内部全表面贴装设计
    - 输出电压同步整流功能
    - 温度补偿及宽温运行能力
    - 安全认证(如UL60950-1)

    技术参数


    以下为REC15-SD(Z)/M系列DC/DC转换器的主要技术参数列表:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围(2:1) | 9 | 18/24/36/75 | - | VDC |
    | 输入电压范围(4:1) | 9 | 18/36/75 | - | VDC |
    | 输出电压 | 3.4 | 5.1/12/15 | ±15 | VDC |
    | 输出电流 | 1000 | 1250/3000 | - | mA |
    | 工作温度范围 | -40 | +100 | °C |
    | 最大输出功率 | 15 | - | W |
    | 转换效率 | 82 | 87 | % |
    | 短路保护 | 连续 | - | 自动恢复 |

    产品特点和优势


    REC15-SD(Z)/M系列具备多项显著的技术优势:
    1. 高功率密度:仅2英寸×1英寸的紧凑封装内即可实现15W的输出功率,适合空间受限的应用场合。
    2. 高可靠性:通过严格的工业级测试标准,确保在严苛环境中稳定运行。
    3. 灵活输入电压选择:支持2:1或4:1输入电压范围,适应多种供电场景。
    4. 强大保护机制:内置短路保护和过载保护功能,有效防止异常情况下的损害。
    5. 同步整流设计:针对3.4V和5.1V输出采用同步整流技术,提升整体效率。

    应用案例和使用建议


    应用案例
    REC15-SD(Z)/M系列适用于多种工业应用,例如:
    - 医疗成像设备:需要稳定的多通道电源供应。
    - 工业自动化控制:用于驱动电机或传感器组。
    - 通信基础设施:作为备用电源系统的一部分。
    使用建议
    - 在设计时注意匹配合适的电容值以优化输出稳定性。
    - 对于负载较大的系统,考虑增加外部滤波电路以减少纹波噪声。
    - 根据具体应用需求合理配置输入电压范围。

    兼容性和支持


    此款DC/DC转换器与大多数主流电子设备具有良好的兼容性,并且提供了详尽的技术文档和支持服务。此外,用户还可以访问制造商官网获取最新版本的产品手册和技术指南。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否符合要求 |
    | 转换效率低于预期 | 确认外围电路连接正确且无损坏 |
    | 设备过热 | 增加散热片或改善通风条件 |

    总结和推荐


    综上所述,RECOM Power的REC15-SD(Z)/M系列DC/DC转换器凭借其卓越的性能表现和广泛的适用性,在众多行业中展现出强大的竞争力。无论是从体积还是效率方面来看,它都堪称同类产品中的佼佼者。我们强烈推荐这一系列转换器给那些寻求高性能电源解决方案的专业人士。如果您正在寻找一款既能满足严格要求又能保持长期稳定性的电源产品,那么REC15-SD(Z)/M无疑是一个理想的选择。

REC15-1205D/H2/M参数

参数
转换效率 -
输出方式 -
输出电压组数 2
输入电压最大值 18V
散热方式 -
输出总功率 -
特性 Remote On/Off,OCP,SCP,UVLO
最大容性负载 -
输出电流最大值 1.5A,1.5A
开关频率 -
类型 -
输入电压最小值 -
输出电压 5V
通用封装 DIP-6
安装方式 通孔安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 管装

REC15-1205D/H2/M厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

REC15-1205D/H2/M数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER REC15-1205D/H2/M REC15-1205D/H2/M数据手册
