首页  >  产品百科  >  REM3.5E-1205D/R6/A/SMD

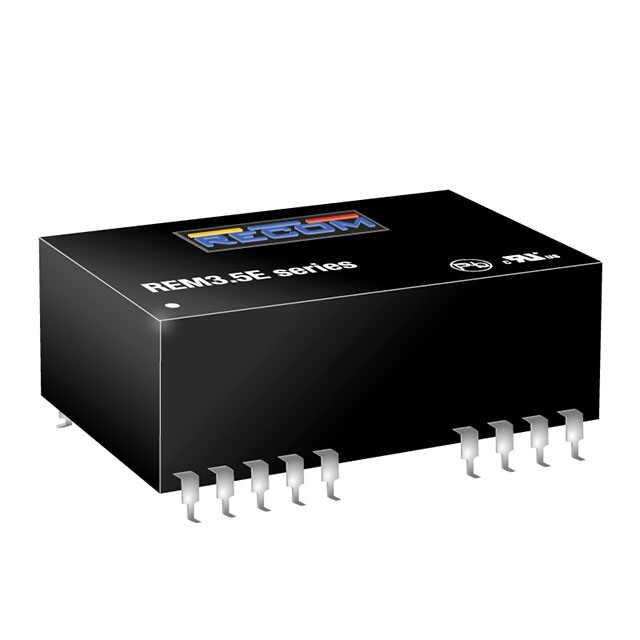

REM3.5E-1205D/R6/A/SMD

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 3.5W DC/DC-Converter \'MEDLINE\' SMD 6kV reg 2:1
供应商型号: SG-REM3.5E-1205D/R6/A/SMD
供应商: 期货订购
标准整包数: 15
RECOM POWER DC-DC模块 REM3.5E-1205D/R6/A/SMD

REM3.5E-1205D/R6/A/SMD概述


    产品简介


    REM3.5E系列是一款医疗级调节型DC/DC转换器,采用紧凑的DIP24或SMD封装形式。它具备单输出和双输出两种版本,适用于多种需要高精度电源转换的应用场合。该转换器的主要功能是为医疗设备提供稳定且隔离的直流电源,以确保设备在严苛的工作环境下能够正常运行。

    技术参数


    - 输入电压范围: 2:1宽输入范围(4.5VDC至75VDC)
    - 输出电压: 5V、9V、12V、15V、24V(可选正负极)
    - 效率: 最高达83%
    - 最大输出电流: 700mA(单输出),350mA(双输出)
    - 工作温度范围: -40°C 至 +85°C(无降额)
    - 隔离电压: 最高可达10kVDC
    - 输入滤波器: Pi型
    - 启动时间: 0.6ms
    - 隔离电阻: 最小10GΩ
    - 泄漏电流: 1μA
    - 绝缘等级: 强化绝缘
    - EMC认证: IEC60601-1-2标准
    - 包装尺寸: 管装(DIP24:520.0 x 22.7 x 18.3mm;SMD:530.0 x 30.3 x 19.2mm)

    产品特点和优势


    REM3.5E系列DC/DC转换器具有多种独特功能和优势:
    - 高安全性: 通过了IEC、EN、UL 60601医疗安全标准认证,提供2MOPP隔离保护,适用于医疗设备。
    - 宽输入电压范围: 2:1宽输入电压范围(4.5VDC至75VDC),适应多种电源环境。
    - 高效率: 在全负载条件下最高可达83%,保证低功耗。
    - 强隔离能力: 隔离电压最高可达10kVDC,有效防止电气干扰和高压冲击。
    - 环境适应性强: 工作温度范围宽(-40°C至+85°C),适用于各种极端环境。
    - 紧凑设计: 采用DIP24或SMD封装,节省空间,便于集成。

    应用案例和使用建议


    应用案例
    REM3.5E系列广泛应用于医疗设备,如超声仪、呼吸机、监护仪等。这些设备通常需要高度稳定和隔离的电源供应,以确保其可靠运行。例如,在超声设备中,稳定的电源供应可以提高图像质量,减少噪声。
    使用建议
    1. 选择合适的输出电压: 根据具体应用需求选择合适的输出电压(5V、9V、12V、15V、24V)。
    2. 注意输入电压范围: 确保输入电压在2:1宽输入范围内(4.5VDC至75VDC),避免过压损坏。
    3. 考虑散热需求: 在高温环境下工作时,需确保良好的散热条件,以防止因温度过高导致性能下降。
    4. 符合EMC标准: 在使用时确保遵循EMC标准,以减少电磁干扰的影响。

    兼容性和支持


    REM3.5E系列DC/DC转换器具有良好的兼容性,可与多种医疗设备和其他电子元器件配合使用。此外,制造商提供了详细的安装指南和支持文档,以帮助客户进行正确的安装和调试。如有任何技术问题,用户可通过官方技术支持渠道获得帮助。

    常见问题与解决方案


    1. 问题: 转换器在低温下无法启动。
    - 解决方案: 检查输入电压是否在工作范围内,确认启动电路接线正确,必要时使用加热装置提升环境温度。

    2. 问题: 输出电压波动较大。
    - 解决方案: 检查负载是否过重,检查是否有外部干扰,调整输出电容值或使用滤波器改善输出稳定性。
    3. 问题: 设备工作时发热严重。
    - 解决方案: 检查散热片安装是否正确,确保有足够的空气流动,适当增加外部散热措施。

    总结和推荐


    综上所述,REM3.5E系列医疗级DC/DC转换器具有高安全性、高效率、宽输入范围和优良的环境适应性等特点,适用于医疗设备和其他需要高度稳定和隔离电源的场合。因此,强烈推荐在需要高可靠性电源的医疗设备中使用这款转换器。

REM3.5E-1205D/R6/A/SMD参数

参数
输出总功率 -
输出方式 -
特性 OCP,OVP,SCP
输出电压 5V
类型 -
输入电压最大值 18V
最大容性负载 -
转换效率 80%
输出电流最大值 350mA,350mA
输出电压组数 -
开关频率 -
散热方式 -
输入电压最小值 -
安装方式 贴片安装
零件状态 在售
包装方式 管装

REM3.5E-1205D/R6/A/SMD厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

REM3.5E-1205D/R6/A/SMD数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER REM3.5E-1205D/R6/A/SMD REM3.5E-1205D/R6/A/SMD数据手册

REM3.5E-1205D/R6/A/SMD封装设计

查看详情并下载
Symbol
Footprint
3D Model
