R1S-3.312/H-R

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 1W DC/DC-Converter \'ECONOLINE\' SMD 3kV unreg
供应商型号: SG-R1S-3.312/H-R
供应商: 期货订购
标准整包数: 500

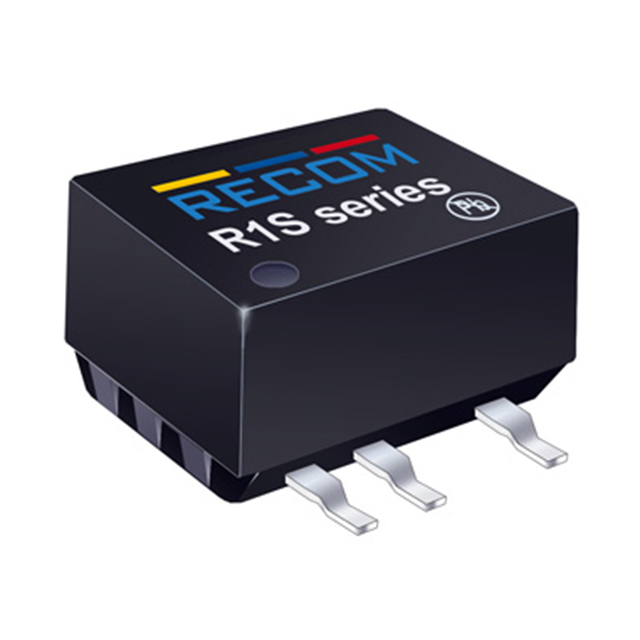

RECOM POWER DC-DC模块 R1S-3.312/H-R

R1S-3.312/H-R概述

    R1S 和 R1D 转换器技术手册

    1. 产品简介


    R1S 和 R1D 转换器属于封闭式非灌封型转换器,适用于一般用途及工业领域的低功耗隔离与电压匹配应用。其设计适合表面贴装(SMD),特别适合需要表面贴装的场合。
    主要功能:
    - 为电源系统提供稳定且可靠的电压输出。
    - 实现电气隔离,提升系统的安全性。
    - 支持自动装配,包括蒸汽焊接过程。
    应用领域:
    - 工业自动化
    - 电信设备
    - 测量仪器
    - 医疗设备

    2. 技术参数


    | 项目 | 描述 |

    | 输入电压范围 | ±10% |
    | 输出电压精度 | ±2% typ., ±5% max |
    | 线电压调节 | 1.2%/1% of Vin typ |
    | 负载电压调节 | 3.3V: 15% typ., 20% max
    5V: 12% typ., 15% max
    9V: 7% typ., 10% max
    12V, 15V, 24V: 6% typ., 10% max |
    | 输出纹波和噪声 | 50mVp-p typ., 100mVp-p max |
    | 工作频率 | 20kHz min. / 60kHz typ. / 100kHz max |
    | 空载启动最小电容 | 1000µF (R1S\-xx05, R1S\-xx09, R1D\-xx05, R1D\-xx09)
    470µF (R1S\-xx12, R1S\-xx15, R1D\-xx12, R1D\-xx15)
    220µF (R1S\-xx24, R1D\-xx24) |
    | 隔离电压 | 1000VDC tested, 500VAC rated (standard)
    3000VDC tested, 1500VAC rated (H-suffix) |
    | 隔离电容 | 10pF min. / 75pF max (R1S12, R1D12)
    15pF min. / 70pF max (others) |
    | 短路保护 | 1秒持续短路保护(/P后缀) |

    3. 产品特点和优势


    - 全RoHS 6/6标准:符合环保标准。
    - 全功率运行:可在100°C环境下全功率运行。
    - 隔离选项:1kVDC 或 3kVDC 选择。
    - 认证:UL/CSE认证、CB报告。
    - 兼容自动化装配:包括蒸汽焊接工艺。
    - 高效率:最高可达84%。
    - 内置滤波器:符合EN55022 Class A标准。

    4. 应用案例和使用建议


    应用案例:
    - 在一个典型的电信电源模块中,R1S和R1D转换器用于隔离输入电源并提供稳定的输出电压,确保通信系统的稳定运行。
    - 在医疗设备中,它们被用来实现电源隔离和电压匹配,以确保患者的安全。
    使用建议:
    - 在使用时需注意输入电容的选择,确保满足启动要求。
    - 采用推荐的电路布局和外部滤波器,可以更好地抑制纹波和噪声。

    5. 兼容性和支持


    - 本产品可与其他RECOM系列转换器或标准电源模块进行兼容,以实现更复杂的功能需求。
    - 厂商提供了详尽的技术文档和应用指南,便于客户进行二次开发和故障排除。
    - 客户技术支持团队随时准备解答客户关于产品使用和维护的问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压范围是否在±10%以内,确保负载在规定范围内。 |
    | 纹波和噪声较大 | 增加输入端和输出端的电容,检查电路布局是否有改进空间。 |
    | 温度过高 | 降低负载,检查散热措施是否足够,如散热片或散热风扇。 |

    7. 总结和推荐


    R1S和R1D转换器以其高效率、高可靠性以及广泛的应用范围成为市场上备受推崇的产品。无论是在工业自动化、电信设备还是医疗设备领域,它们均表现出色。强烈推荐在需要高可靠性和高效率的应用中使用这些转换器。

R1S-3.312/H-R参数

参数
输入电压最大值 3.6V
开关频率 -
输出电流最大值 84mA
输出电压 12V
类型 -
转换效率 80%
输出总功率 -
散热方式 -
最大容性负载 -
特性 SCP
输出电压组数 1
输入电压最小值 3.3V
输出方式 -
安装方式 贴片安装
应用等级 商用级,工业级
零件状态 在售
包装方式 卷带包装

R1S-3.312/H-R厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R1S-3.312/H-R数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R1S-3.312/H-R R1S-3.312/H-R数据手册

R1S-3.312/H-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
