R24P212S/X2/R8

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 2W DC/DC-Converter \'ECONOLINE\' SIP7 8kV unreg
供应商型号: 919-R24P212SX2R8
供应商: Mouser
标准整包数: 1

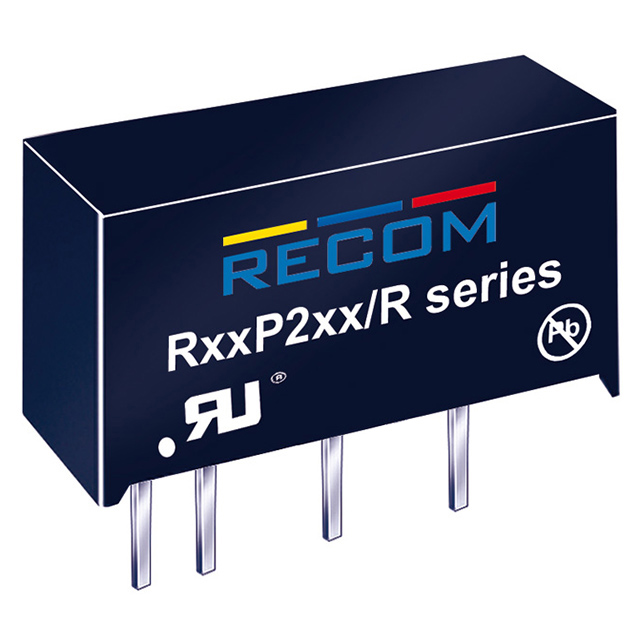

RECOM POWER DC-DC模块 R24P212S/X2/R8

R24P212S/X2/R8概述

    RxxP2xx/R 系列 DC/DC 转换器:一种卓越的隔离电源解决方案

    1. 产品简介


    RxxP2xx/R 系列 DC/DC 转换器是RECOM公司设计的一款高效、安全的转换器。它采用单输出或双输出方式,输入电压范围宽泛,可以适用于5V至24V之间,具有高度的灵活性。这些转换器特别适合应用于测试测量设备、医疗仪器以及实验室设备中,能够为用户提供稳定可靠的电源支持。

    2. 技术参数


    - 输入电压范围:5V 至 24V
    - 输出电压:3.3V 至 ±15V(根据具体型号)
    - 输出功率:2瓦特
    - 内部工作频率:20kHz 至 85kHz
    - 输出纹波噪声:小于 200mVp-p
    - 效率:最高可达 88%
    - 隔离电压:可选6.4kVDC 或 8kVDC,持续1秒后可承受3.2kVAC/60Hz 或 4kVAC/60Hz
    - 隔离电阻:最小 15GΩ
    - 绝缘等级:增强型绝缘
    - 最大电容负载:3300μF 至 1200μF
    - 泄漏电流:小于 0.01µA
    - 操作温度范围:-40°C 至 +85°C
    - 最大外壳温度:+105°C
    - 海拔:3000米
    - 存储湿度:最多95% RH

    3. 产品特点和优势


    RxxP2xx/R系列 DC/DC 转换器具备多项独特的功能与优势:
    - 认证齐全:该转换器获得了多个国际安全认证,包括EN/IEC60950-1, EN/IEC60601-1, UL/CSA 60950-1等。
    - 高隔离度:具备 6.4kVDC 或 8kVDC 的隔离电压,确保了极高的电气安全。
    - 低纹波和噪声:输出纹波噪声低于200mVp-p,提高了输出信号的质量。
    - 增强型绝缘:符合 EN/IEC60601标准,尤其适用于医疗设备。
    - 低电容隔离:非常低的隔离电容,有助于提高电路的整体性能。

    4. 应用案例和使用建议


    RxxP2xx/R系列 DC/DC 转换器广泛应用于测试测量设备、医疗仪器以及实验室设备中。例如,在医疗设备中,由于需要处理敏感数据和信号,该转换器的高隔离度特性能显著提升系统的整体安全性。在使用时,建议将转换器安装在通风良好的环境中,以防止过热,同时确保连接正确无误,避免短路或开路现象。

    5. 兼容性和支持


    该系列产品与大多数标准接口兼容,易于集成到现有的系统中。此外,RECOM提供全面的技术支持服务,包括详细的用户手册和技术咨询,以帮助用户解决问题和优化系统性能。

    6. 常见问题与解决方案


    - Q1: 在低温环境下,转换器无法正常启动?
    - A1: 检查输入电压是否稳定,并确认是否处于额定工作范围内。必要时,考虑增加预热时间。
    - Q2: 输出电压不稳定?
    - A2: 检查负载是否过重,导致输出电压下降。如果负载变化较大,可能需要重新调整负载水平或选用更高额定功率的转换器。
    - Q3: 发现异常噪音?
    - A3: 确认电路连接是否正确,特别是滤波电容和电感器的配置。如有需要,检查EMC过滤器的配置。

    7. 总结和推荐


    综上所述,RxxP2xx/R系列 DC/DC 转换器以其卓越的安全性能、高效的电能转换能力和广泛的适用范围,成为众多应用场景的理想选择。无论是在医疗设备还是测试测量设备中,该产品都能提供稳定可靠的电源支持。因此,强烈推荐使用该系列 DC/DC 转换器来满足您的特定需求。

R24P212S/X2/R8参数

参数
输入电压最大值 26.4V
特性 -
转换效率 87%
输出方式 -
输出电压 12V
输出电流最大值 167mA
输出总功率 -
输出电压组数 1
开关频率 -
输入电压最小值 -
类型 -
散热方式 -
最大容性负载 -
安装方式 通孔安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 管装

R24P212S/X2/R8厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R24P212S/X2/R8数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R24P212S/X2/R8 R24P212S/X2/R8数据手册
