R15P05D

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 1W DC/DC-Converter \'ECONOLINE\' SIP7 6.4kV unreg
供应商型号: N-R15P05D
供应商: 云汉优选
标准整包数: 1

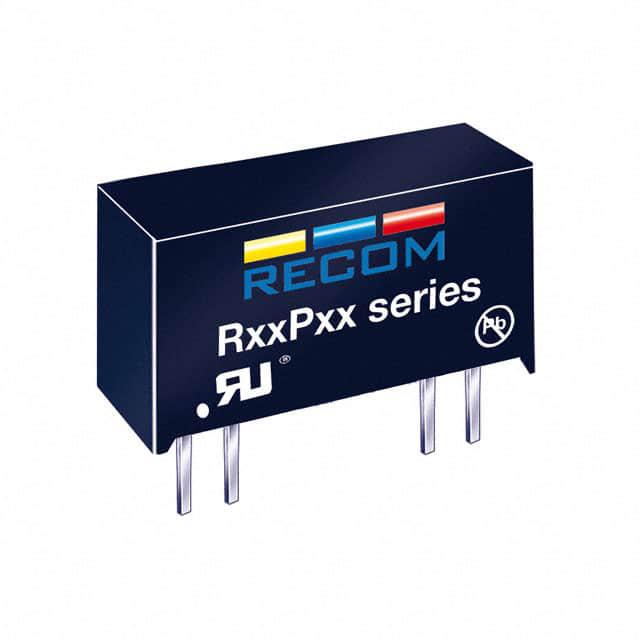

RECOM POWER DC-DC模块 R15P05D

R15P05D概述


    产品简介


    RECOM公司的RxxPxxSD系列DC/DC转换器专为需要批准隔离的安全应用而设计。这些转换器已通过UL/CSA60950-1和EN60950-1认证,是保障应用安全的理想选择。此系列转换器适用于单输出和双输出配置,功率等级为1瓦特,采用SIP7封装,且已被EN/IEC62368-1及UL/CSA62368-1认证。它们广泛应用于信息科技设备、音频视频设备及通讯技术等领域。

    技术参数


    - 输入电压范围:单输出和双输出型号的输入电压均为5V至24VDC。
    - 输出电压和电流:输出电压有3.3V、5V、9V、12V和15V选项,输出电流分别可达303mA、200mA、111mA、84mA和66mA(单输出型号);对于双输出型号,输出电压为±3.3V、±5V、±9V、±12V和±15V,输出电流分别为151mA、100mA、55mA、41mA和33mA。
    - 效率:转换器在满载情况下的效率范围为70%-80%。
    - 最大电容负载:根据不同的输出电压,最大电容负载范围在1000µF到2200µF之间。
    - 工作温度范围:在无降额的情况下,工作温度范围为-40°C至+90°C。
    - 隔离电压:I/P至O/P的隔离电压在测试条件下为6.4kVDC,额定电压为3.2kVAC/60Hz。
    - 线性调节率和负载调节率:线性调节率为±1.2%,负载调节率在不同输出电压下分别为15%至20%。
    - 启动时间:启动时间小于1秒,不会对转换器造成损害。

    产品特点和优势


    - 高隔离度:具备6.4kVDC/1秒的高隔离度,确保电气安全。
    - 认证齐全:经过UL、CSA、IEC和EN标准认证,符合国际安全标准。
    - 短路保护:可选配持续短路保护,提供额外的安全保障。
    - 适配多种应用:适合用于IGBT应用,具备出色的可靠性和稳定性。

    应用案例和使用建议


    - IGBT应用:在工业控制、电机驱动等应用中,可用于驱动IGBT。确保正确连接EMC滤波器组件以满足特定的标准要求。
    - 电源管理系统:作为嵌入式系统的一部分,用于稳定和隔离供电,尤其是在需要高可靠性和安全性的环境中。
    - 建议:在设计电路时,务必参考制造商提供的典型电路图和滤波器建议,以确保最佳性能和电磁兼容性。在实际使用过程中,注意监控温度和负载条件,以避免过热或过度负载导致的故障。

    兼容性和支持


    - 兼容性:该转换器与大多数常见的电路板和系统兼容。用户可以根据具体需求选择单输出或双输出版本。
    - 技术支持:RECOM公司提供了详尽的技术文档和专业支持,确保用户能够顺利进行安装和调试。同时,RECOM还提供了详尽的应用指南和参考设计,帮助用户更好地理解和使用产品。

    常见问题与解决方案


    1. 问题:启动时间长
    - 解决方案:检查输入电压和负载条件,确保输入电压在正常范围内且负载不超过额定值。若仍存在问题,建议联系RECOM技术支持寻求帮助。
    2. 问题:转换效率低
    - 解决方案:确认所有接线连接正确且无松动,确保散热良好。如有必要,可以调整负载条件或增加外部冷却措施。
    3. 问题:噪声和纹波过大
    - 解决方案:检查电路中是否正确安装了适当的滤波器,参考制造商提供的滤波器建议。若问题依旧,考虑更换更高品质的滤波元件。

    总结和推荐


    RECOM公司的RxxPxxSD系列DC/DC转换器以其高可靠性、高安全性和广泛的适用性脱颖而出。其通过多项国际安全认证,具备出色的电气性能和优秀的电磁兼容性。无论是应用于工业控制系统还是通信设备,这些转换器均能提供稳定可靠的电源解决方案。我们强烈推荐使用这些转换器,在保障安全的同时,实现高效能和长寿命的电力传输。

R15P05D参数

参数
输出总功率 -
转换效率 -
开关频率 -
输出方式 -
输入电压最大值 16.5V
输出电压组数 2
输出电压 5V
特性 SCP
类型 -
输出电流最大值 100mA,100mA
散热方式 -
输入电压最小值 -
最大容性负载 -
长*宽*高 19.5mm*9.8mm*12.5mm
通用封装 SIP-7
安装方式 通孔安装
应用等级 商用级,工业级
零件状态 在售
包装方式 管装

R15P05D厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R15P05D数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R15P05D R15P05D数据手册

R15P05D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ $ 15.7728 ¥ 134.0688
库存: 26
起订量: 15 增量: 1
交货地:
最小起订量为:15
合计: ¥ 2011.03
直接购买
加入购物车
