R24P12D/P

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 1W DC/DC-Converter \'ECONOLINE\' SIP7 6.4kV unreg
供应商型号: SG-R24P12D/P
供应商: 期货订购
标准整包数: 25

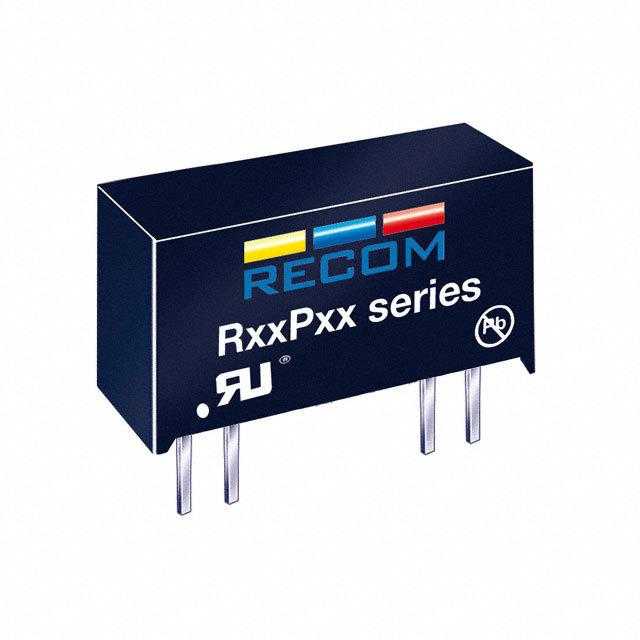

RECOM POWER DC-DC模块 R24P12D/P

R24P12D/P概述


    产品简介


    RxxPxxSD 系列 DC/DC 转换器是一款高效且可靠的电源转换模块,适用于多种安全要求严格的应用场合。该系列包括单输出和双输出版本,输入电压范围广泛(5V 到 24V),输出电压灵活多变,包括3.3V、5V、9V、12V 和 15V 单极性输出,以及±3.3V、±5V、±9V、±12V 和 ±15V 双极性输出。通过获得多个国际认证,如 UL/CSA60950-1、EN60950-1 和 IEC62368-1 认证,这些转换器确保了在各种安全标准下的合规性,特别是在需要通过认证隔离的应用中表现出色。

    技术参数


    | 参数 | 规格 |

    | 输出精度 | ±5.0% 最大 |
    | 输入电压范围 | ±10% |
    | 最小负载 | 0% |
    | 内部工作频率 | 20kHz 至 85kHz |
    | 效率 | 高达 80% |
    | 封装尺寸 | 19.5 x 9.8 x 12.5mm |
    | 工作温度范围 | -40°C 到 +90°C |
    | 隔离电压 | 测试 1 秒 6.4kVDC,额定 1 分钟 3.2kVAC/60Hz |
    | 绝缘电阻 | 15GΩ 最小 |
    | 绝缘电容 | 4.0pF 最小 / 10pF 最大 |

    产品特点和优势


    RxxPxxSD 系列 DC/DC 转换器的主要优势在于其高可靠性、卓越的效率和广泛的适用性。它们能够在极端条件下运行,并且符合多项国际安全标准,特别适合应用于电力驱动系统、电信设备和其他需要高度可靠电源供应的场合。此外,该系列转换器具有可选的连续短路保护功能,能够有效防止过载对电路造成的损坏。

    应用案例和使用建议


    应用案例:
    RxxPxxSD 系列 DC/DC 转换器可以用于多个关键的应用场景,例如工业控制、通信基础设施、医疗设备等。它们在IGBT应用中表现尤为出色,由于其具备高隔离能力和稳定性。
    使用建议:
    1. 负载调节:为确保最佳性能,应在负载介于10%到100%之间时使用转换器。
    2. 散热管理:为了延长使用寿命,应在散热良好的环境中使用转换器。
    3. EMC设计:根据具体的应用场合,合理选择滤波组件以满足EMC标准。

    兼容性和支持


    RxxPxxSD 系列转换器与市场上大多数标准电子元件兼容,但最好在集成到特定应用之前确认兼容性。制造商提供详尽的技术支持和售后服务,包括定制化解决方案和快速响应的客户服务团队。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 散热不良导致效率下降 | 确保足够的散热空间,并考虑使用散热片或强制风冷措施 |
    | 输出电压不稳定 | 检查输入电压是否稳定,检查是否有外部干扰因素 |
    | 连续短路保护未启动 | 确认保护电路是否正确配置,必要时联系技术支持 |

    总结和推荐


    综上所述,RxxPxxSD 系列 DC/DC 转换器凭借其高可靠性、宽输入电压范围、良好的效率和出色的认证标准,在众多应用场景中展现出色的性能。它适用于需要高精度和安全性的工业和消费级电子产品中。我们强烈推荐在需要高性能 DC/DC 转换的项目中选用此系列转换器。

R24P12D/P参数

参数
输入电压最小值 -
输出电压组数 2
特性 SCP
输入电压最大值 26.4V
输出电压 12V
输出总功率 -
转换效率 -
散热方式 -
开关频率 -
最大容性负载 -
类型 -
输出电流最大值 41mA,41mA
输出方式 -
安装方式 通孔安装
应用等级 商用级,工业级
零件状态 在售

R24P12D/P厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R24P12D/P数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R24P12D/P R24P12D/P数据手册

R24P12D/P封装设计

查看详情并下载
Symbol
Footprint
3D Model
