R2S-1205

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: Recom DCDC转换器, R2S系列, 10.8→ 13.2 V 直流输入, 5V 直流输出, 2W
供应商型号: SCE-R2S-1205
供应商: 海外现货
标准整包数: 1

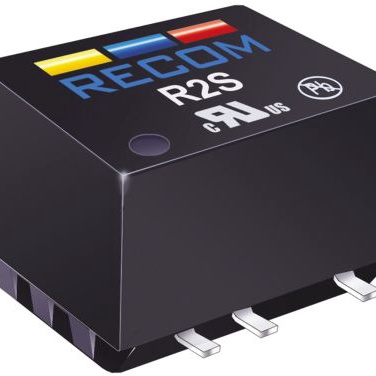

RECOM POWER DC-DC模块 R2S-1205

R2S-1205概述


    产品简介


    R2S和R2D系列是ECONOLINE DC/DC转换器,专为低功率工业和通用隔离及电压匹配应用设计。这些转换器采用表面贴装技术(SMD),能够承受高达100°C的工作温度,并提供三年保修期。这些产品适用于需要高可靠性和紧凑封装的应用场合,如工业自动化设备、电信设备以及医疗仪器等。

    技术参数


    | 参数 | 规格 |

    | 输入电压范围 | ±10% |
    | 输出电压精度 | ±5% |
    | 线电压调整率 | 1.2%/1% of Vin max. |
    | 负载电压调整率 | 3.3V输出类型:最大20% (10%-100%负载)
    5V输出类型:最大15%
    9V、12V、15V、24V输出类型:最大10% |
    | 输出纹波和噪声 | 最大150mVp-p |
    | 工作频率 | 最小20kHz / 典型值40kHz / 最大85kHz |
    | 满载效率 | 最小70% / 典型值80% |

    产品特点和优势


    R2S和R2D系列具备以下几个显著的特点和优势:
    - 宽工作温度范围:从-40°C到+100°C,且无需降额运行。
    - 高隔离度:提供1000VDC/500VAC和3000VDC/1500VAC的隔离电压选项。
    - 连续短路保护:可选配持续短路保护功能,增加了可靠性。
    - 符合RoHS标准:全产品均通过RoHS认证,环保且安全。
    - 预包装选择:提供卷带式包装,适合自动插入机使用。
    - 高效率:满载效率最高可达85%。
    - 内置滤波器:内置EN55022 Class A滤波器,减少电磁干扰。

    应用案例和使用建议


    R2S和R2D系列适用于多种应用场合,例如:
    - 工业自动化:作为电源模块,为各种传感器和控制器提供稳定的电源。
    - 通信设备:在电信基础设施中作为电源管理的一部分,确保稳定可靠的电力供应。
    - 医疗设备:在医疗设备中用于电源隔离和电压匹配,提高系统安全性。
    使用建议:
    - 在进行电路设计时,要充分考虑输入和输出电容的要求,以保证稳定运行。
    - 对于长时间工作的设备,可以考虑使用连续短路保护功能以增强系统的稳定性。

    兼容性和支持


    R2S和R2D系列转换器可以与多种电子元器件和设备兼容。RECOM公司提供详尽的技术支持,包括应用笔记和售后维修服务,帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    1. 问题:启动时负载过大导致无法正常启动。
    解决方案:确保负载不超过规定范围,并正确连接启动电容。
    2. 问题:工作时出现过热现象。
    解决方案:检查散热设计是否合理,必要时增加外部散热装置。
    3. 问题:输出电压不稳定。
    解决方案:检查输入电压是否波动较大,或是否有电磁干扰,进行相应调整。

    总结和推荐


    R2S和R2D系列DC/DC转换器凭借其高效率、宽工作温度范围和强大的短路保护功能,在众多应用中展现出色的表现。我们强烈推荐这类产品给那些对电源质量和可靠性有高要求的应用领域。不过需要注意的是,此类产品不建议用于生命支持类的安全关键应用,除非得到RECOM公司的明确书面同意。

R2S-1205参数

参数
输出方式 Fixed
最大容性负载 -
开关频率 85KHz
转换效率 76%~84%
散热方式 -
输入电压最大值 13.2V
输出电压组数 1
输入电压最小值 12V
特性 SCP
输出电流最大值 400mA
类型 -
输出电压 5V
输出总功率 -
长*宽*高 12.75mm(长度)*10.7mm(宽度)
通用封装 SMD
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

R2S-1205厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R2S-1205数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R2S-1205 R2S-1205数据手册

R2S-1205封装设计

查看详情并下载
Symbol
Footprint
3D Model
