R1D-3.312/P

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 1W DC/DC-Converter \'ECONOLINE\' SMD 1kV unreg
供应商型号: SG-R1D-3.312/P
供应商: 期货订购
标准整包数: 33

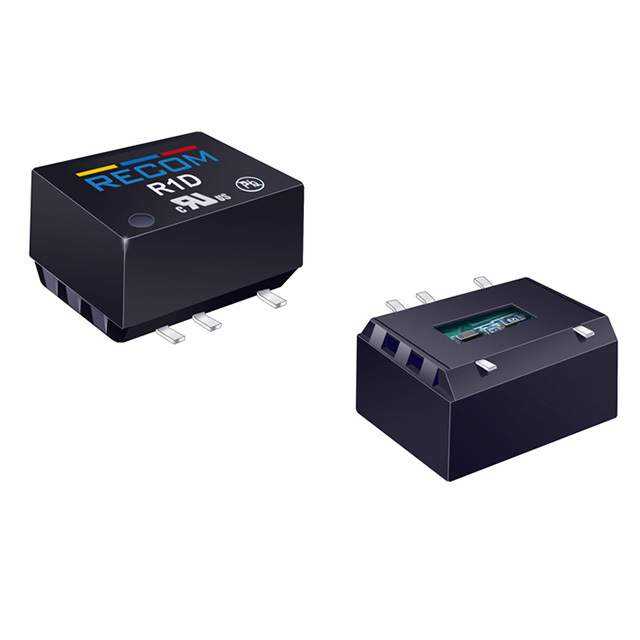

RECOM POWER DC-DC模块 R1D-3.312/P

R1D-3.312/P概述


    产品简介


    RECOM R1S和R1D系列转换器是面向通用和工业低功率隔离及电压匹配应用的小型表面贴装(SMD)电源转换模块。这些转换器适用于需要SMD技术的应用,具有完全符合RoHS标准、全功率环境温度范围为-40°C至+100°C以及多种隔离选项等特点。它们特别适合在自动化装配过程中使用,包括气相焊接。

    技术参数


    以下为RECOM R1S和R1D系列转换器的技术规格:
    | 型号 | 输入电压(VDC) | 输出电压(VDC) | 输出电流(mA) | 最大输出电容(µF) | 效率(%) |
    |
    | R1S-xx3.3(H) | 3.3, 5, 12, 15, 24 | 3.3 | 303 | 2200 | 75 |
    | R1S-xx05(H) | 3.3, 5, 12, 15, 24 | 5 | 200 | 1000 | 72-78 |
    | R1S-xx09(H) | 3.3, 5, 12, 15, 24 | 9 | 111 | 1000 | 74-78 |
    | R1S-xx12(H) | 3.3, 5, 12, 15, 24 | 12 | 84 | 470 | 75-80 |
    | R1S-xx15(H) | 3.3, 5, 12, 15, 24 | 15 | 66 | 470 | 75-82 |
    | R1S-xx24(H) | 3.3, 5, 12, 15, 24 | 24 | 42 | 220 | 74-84 |
    | R1D-xx3.3(H) | 3.3, 5, 12, 15, 24 | ±3.3 | ±152 | 1000 | 75 |
    | R1D-xx05(H) | 3.3, 5, 12, 15, 24 | ±5 | ±100 | 470 | 72-78 |
    | R1D-xx09(H) | 3.3, 5, 12, 15, 24 | ±9 | ±56 | 470 | 74-78 |
    | R1D-xx12(H) | 3.3, 5, 12, 15, 24 | ±12 | ±42 | 220 | 75-80 |
    | R1D-xx15(H) | 3.3, 5, 12, 15, 24 | ±15 | ±33 | 220 | 75-82 |
    | R1D-xx24(H) | 3.3, 5, 12, 15, 24 | ±24 | ±21 | 100 | 74-84 |

    产品特点和优势


    - 高效率:在满载条件下,最大效率可达84%,确保了电源转换的高效能。
    - 宽输入电压范围:输入电压范围广泛,可适应不同应用场景的需求。
    - 耐温能力强:能够在极端温度环境下稳定运行,适用于各种恶劣环境。
    - 高可靠性:内置短路保护功能,能够承受持续的短路条件,大大提高了产品的可靠性。
    - 认证齐全:通过了多项安全认证,如UL、CSA和IEC认证,确保产品的安全性和合规性。

    应用案例和使用建议


    这些转换器通常应用于工业控制、通信设备、医疗设备等领域。例如,在工业控制设备中,它们可以用于为传感器和执行机构提供稳定的电源。对于使用这些转换器的工程师和设计人员,以下是一些使用建议:
    - 散热管理:虽然转换器具有较高的耐温能力,但在长时间高负载运行时,仍需考虑适当的散热措施以保证稳定运行。
    - 输入滤波:在输入端添加电容滤波器,可以进一步提高系统的稳定性。
    - 兼容性测试:在实际应用前,应对转换器进行充分的测试,确保其与系统其他组件的兼容性。

    兼容性和支持


    这些转换器提供了多种包装形式(如单个管和带卷式),并支持自动化装配过程。此外,制造商还提供详细的文档和支持,包括应用指南和MTBF(平均无故障时间)计算工具。这对于实现无缝集成到客户系统中非常有帮助。

    常见问题与解决方案


    - 问题:电源转换器在启动时无法正常工作。
    - 解决方案:检查输入电压是否在规定范围内,确认所有连接正确无误,并适当增加启动时的输入电容。

    - 问题:电源转换器在满载条件下出现过热现象。
    - 解决方案:改善散热条件,例如增加散热片或者降低环境温度。

    总结和推荐


    RECOM R1S和R1D系列转换器以其高效的电源转换能力和广泛的适用范围成为众多工业和商业应用的理想选择。这些转换器不仅具备出色的性能,还有全面的支持和完善的文档体系。因此,我强烈推荐这些产品,特别是对于那些追求高可靠性和易用性的应用场合。

R1D-3.312/P参数

参数
输出方式 -
输入电压最小值 -
输出电流最大值 42mA,42mA
散热方式 -
转换效率 -
输出电压组数 2
输入电压最大值 3.6V
输出电压 12V
特性 SCP
输出总功率 -
类型 -
最大容性负载 -
开关频率 -
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

R1D-3.312/P厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R1D-3.312/P数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R1D-3.312/P R1D-3.312/P数据手册

R1D-3.312/P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
33+ ¥ 66.7254
330+ ¥ 62.9888
库存: 330
起订量: 33 增量: 0
交货地:
最小起订量为:33
合计: ¥ 2201.93
