R12P05D

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 1W DC/DC-Converter \'ECONOLINE\' SIP7 6.4kV unreg
供应商型号: 1486-R12P05D-CHP
供应商: Digi-Key
标准整包数: 25

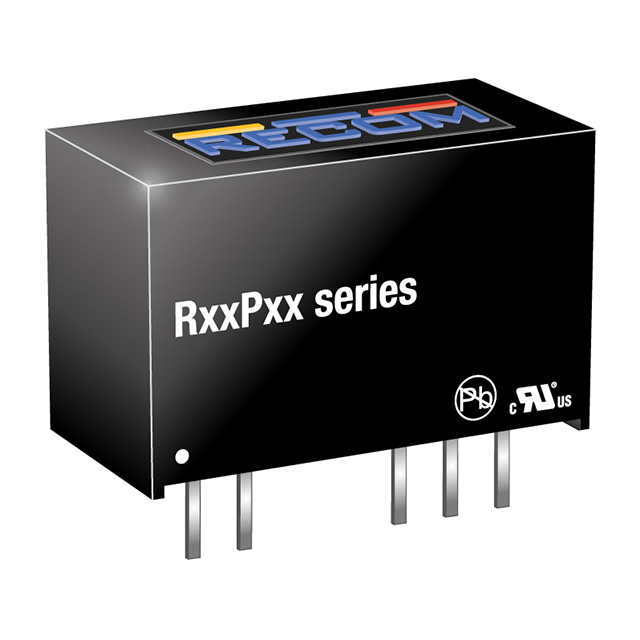

RECOM POWER DC-DC模块 R12P05D

R12P05D概述

    # RECOM Power RxxPxxSD Series DC/DC Converters

    1. 产品简介


    RECOM Power 的 RxxPxxSD 系列 DC/DC 转换器是通过了多项安全认证的产品,适用于需要批准隔离的安全应用。该系列提供1瓦功率输出,采用SIP7封装形式,支持单输出和双输出模式。此外,这些转换器还符合 EN/IEC62368-1 和 UL/CSA60950-1 安全标准,能够满足信息技术设备的安全要求。

    2. 技术参数


    RxxPxxSD 系列 DC/DC 转换器的主要技术参数如下:
    - 输入电压范围:5V, 12V, 15V, 24V
    - 输出电压:3.3V, 5V, 9V, 12V, 15V
    - 额定输出电流:最大303mA(对于3.3V输出),最大200mA(对于5V输出)
    - 效率:最大可达75%
    - 最高隔离电压:6.4kVDC/1秒
    - 输入/输出间隙:>9mm(可选X2版本)
    - 工作温度范围:-40°C 至 +90°C
    - 存储温度范围:-55°C 至 +125°C

    3. 产品特点和优势


    RxxPxxSD 系列 DC/DC 转换器具有以下显著特点和优势:
    - 安全认证:符合 UL/CSA60950-1 和 EN60950-1 等多项安全标准,确保在安全应用中的可靠性。
    - 高隔离度:具备6.4kVDC/1秒的高隔离电压,适合需要严格绝缘的应用。
    - 短路保护:可选连续短路保护,有效防止过载损害。
    - 宽输入电压范围:输入电压可在-10%范围内波动,适应不同电源环境。
    - 高效率:最高可达75%的效率,确保能量损耗最小化。

    4. 应用案例和使用建议


    RxxPxxSD 系列 DC/DC 转换器适用于多种应用场合,包括但不限于信息技术设备、通信系统和工业控制等领域。特别适合需要高可靠性和安全性的应用场景。
    使用建议:
    - 散热管理:确保良好的散热设计,以保持转换器在工作温度范围内的正常运行。
    - 滤波电路:根据具体应用环境,配置合适的EMC滤波电路,以减少电磁干扰。
    - 负载匹配:根据输出负载选择合适的型号,以获得最佳效率。

    5. 兼容性和支持


    RxxPxxSD 系列 DC/DC 转换器与多种标准接口兼容,可以方便地集成到现有系统中。制造商提供了详尽的技术支持和售后服务,包括在线资源和技术文档,帮助用户快速解决问题。

    6. 常见问题与解决方案


    常见的问题及解决方案包括:
    - 问题1:转换器启动困难
    - 解决方案:检查输入电压是否在规定的范围内,确认负载是否过重。

    - 问题2:输出电压不稳定
    - 解决方案:检查输出负载是否超出规格,适当增加输出电容以稳定输出电压。

    7. 总结和推荐


    总体而言,RxxPxxSD 系列 DC/DC 转换器凭借其出色的性能和安全性,在多个领域有着广泛的应用前景。它不仅具有高效率和高可靠性,还经过严格的安全认证,是一款值得信赖的产品。强烈推荐给需要高可靠性和安全性的应用场合。

R12P05D参数

参数
输出电流最大值 100mA,100mA
类型 -
输出电压 5V
输出电压组数 2
输入电压最大值 13.2V
最大容性负载 -
输入电压最小值 12V
输出方式 -
特性 SCP
输出总功率 -
开关频率 -
转换效率 75%
散热方式 -
通用封装 SIP
安装方式 通孔安装
应用等级 商用级,工业级
零件状态 在售
包装方式 管装

R12P05D厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R12P05D数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R12P05D R12P05D数据手册

R12P05D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 10.9329 ¥ 91.4947
库存: 25
起订量: 25 增量: 1
交货地:
最小起订量为:25
合计: ¥ 2287.36
