首页  >  产品百科  >  RJZ-0909S/P

RJZ-0909S/P

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 2W DC/DC-Converter \'ECONOLINE\' DIP14 3kV unreg
供应商型号: SG-RJZ-0909S/P
供应商: 期货订购
标准整包数: 24

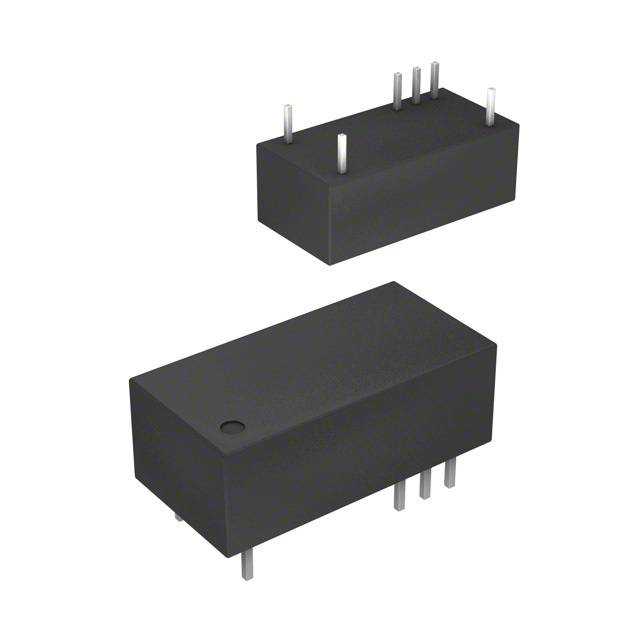

RECOM POWER DC-DC模块 RJZ-0909S/P

RJZ-0909S/P概述

    电子元器件产品技术手册

    1. 产品简介


    RECOM公司的RJZ和RGZ系列是无稳压型转换器,专为各种工业、医疗及IGBT应用设计。这些产品提供2W单输出和双输出选项,采用DIP14封装,适合高度受限的应用场景。标准隔离电压为3kVDC或4kVDC,且具有可选的连续短路保护功能,使其非常适合对可靠性和安全性要求较高的场合。

    2. 技术参数


    | 参数 | 规格 |

    | 输入电压范围 | ±10% |
    | 最小负载 | 0% |
    | 工作频率 | 20kHz至90kHz |
    | 输出纹波和噪声 | ≤150mVp-p (20MHz带宽) |
    | 效率 | 高达85%(测试条件:标称输入电压,满载,+25°C) |
    | 工作温度范围 | -40°C至+90°C(全负载时) |
    | 绝缘电压(I/P至O/P) | 3kVDC/1s 或 4kVDC/1s(通过加后缀“/H”或“/HP”实现) |
    | 重量 | 约2.8克 |
    | 封装材料 | 非导电黑色塑料(UL94 V-0),环氧树脂(UL94 V-0),FR4(UL94 V-0) |

    3. 产品特点和优势


    RJZ和RGZ系列转换器具备以下独特功能和优势:
    - 高达85%的效率,在同类产品中表现优异。
    - 采用DIP14封装,适合安装空间有限的应用。
    - 具备高绝缘性能(3kVDC或4kVDC),确保安全可靠的电气隔离。
    - 可选的连续短路保护功能,提高了产品在恶劣条件下的可靠性。
    - 遵循国际标准(如IEC/EN60950-1、IEC/EN60601-1)的安全认证,保证其合规性。

    4. 应用案例和使用建议


    RJZ和RGZ系列被广泛应用于各类设备中,尤其是那些需要高可靠性和安全性的应用场合,例如工业控制、医疗设备和IGBT驱动电路。以下是一个典型的应用案例:一个带有IGBT驱动电路的电源系统。该系统通过将RJZ/RGZ系列转换器集成到主电路中,实现高效稳定的电力转换,提高整个系统的稳定性和寿命。
    使用建议:
    - 在选择具体型号时,需根据实际输入和输出电压需求进行配置。
    - 考虑到散热需求,建议在安装时留有足够的空气流通空间以确保正常工作。
    - 若需增强短路保护,建议选择带有"/P"或"/HP"后缀的产品型号。

    5. 兼容性和支持


    - RJZ和RGZ系列产品可以与多种电子元件和设备兼容,包括但不限于微控制器、传感器和其他功率转换模块。
    - 厂商提供详尽的技术支持和售后服务,帮助客户解决在设计、生产和运行过程中遇到的问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 效率低于预期 | 检查负载是否在额定范围内;检查输入电压是否稳定。 |
    | 输出电压不稳定 | 检查负载和线路连接是否正常;确认输出端电容是否合适。 |
    | 温度过高 | 降低工作负荷;优化散热设计。 |
    | 短路保护失效 | 确认是否选择了具备短路保护功能的产品型号;检查外部电路是否有异常。 |

    7. 总结和推荐


    RJZ和RGZ系列转换器以其高效的转换能力、坚固的设计和广泛的适用范围,成为市场上备受推崇的优秀产品。无论是工业自动化、医疗设备还是汽车电子等领域,它们都能发挥重要作用。如果您正在寻找一款性能优越、易于集成的电源转换解决方案,那么RJZ和RGZ系列将是您理想的选择。强烈推荐将其纳入您的电子设计之中。

RJZ-0909S/P参数

参数
类型 -
最大容性负载 -
输出方式 -
输出电压组数 1
散热方式 -
输入电压最大值 9.9V
输入电压最小值 9V
转换效率 84%
开关频率 -
输出电压 9V
特性 SCP
输出总功率 -
输出电流最大值 222mA
长*宽*高 19.812mm*9.906mm*7.112mm
通用封装 DIP-14
安装方式 通孔安装
应用等级 医疗级,商用级
零件状态 在售

RJZ-0909S/P厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RJZ-0909S/P数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER RJZ-0909S/P RJZ-0909S/P数据手册

RJZ-0909S/P封装设计

查看详情并下载
Symbol
Footprint
3D Model
