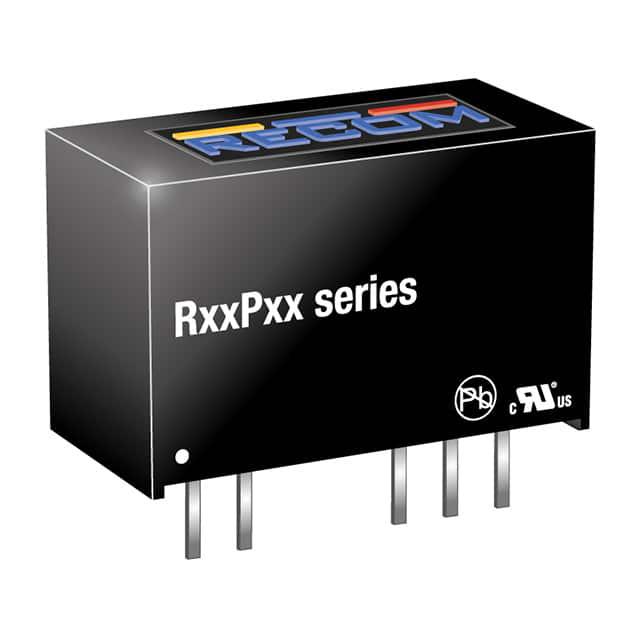

R05P3.3S/P

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 1W DC/DC-Converter \'ECONOLINE\' SIP7 6.4kV unreg
供应商型号: SG-R05P3.3S/P
供应商: 期货订购
标准整包数: 25
RECOM POWER DC-DC模块 R05P3.3S/P

R05P3.3S/P概述


    产品简介


    RECOM Power 的 RxxPxxSD 系列 DC/DC 转换器是一款专为需要经过认证的隔离功能的安全应用而设计的产品。该系列转换器具有单输出和双输出两种型号,分别适用于不同的应用场景。每款型号都通过了多项安全标准认证,如 UL/CSA 60950-1、EN 60950-1、UL/CSA 62368-1 和 EN 62368-1,确保了其在电力系统和通信设备中的高可靠性。

    技术参数


    输出精度
    - 最大输出精度:±5.0%
    输入电压范围
    - 宽输入电压范围:±10%
    工作频率
    - 固定工作频率:20 kHz 至 85 kHz
    输出纹波和噪声
    - 最大纹波和噪声:200 mVp-p
    效率
    - 典型效率:70% - 80%
    - 高负载时效率:75% - 80%
    最大输出电流
    - 单输出:最大 303 mA(针对 RxxP3.3S)
    - 双输出:最大 ±33 mA(针对 RxxP15D)
    工作环境
    - 工作温度范围:-40°C 至 +90°C
    - 存储温度范围:-55°C 至 +125°C
    - 湿度:非冷凝条件下的 95% RH

    产品特点和优势


    RxxPxxSD 系列 DC/DC 转换器的主要优势包括:
    - 高隔离电压:具备高达 6.4 kVDC/1 秒的高隔离电压,符合 EN/IEC 62368-1 和 UL/CSA 60950-1 标准。
    - 安全性:通过多项安全认证,确保在各种严苛环境下可靠运行。
    - 可选短路保护:部分型号提供持续短路保护,提升系统安全性。
    - 适用范围广:适合多种应用场景,包括 IGBT 应用。

    应用案例和使用建议


    应用案例
    RxxPxxSD 系列转换器广泛应用于工业自动化、医疗设备、通信设备等领域。例如,在一个工业控制系统中,这些转换器可以用于提供稳定且隔离的电源,确保系统的可靠性和安全性。
    使用建议
    1. 选择合适型号:根据具体的应用需求选择合适的输入和输出电压组合。
    2. 使用滤波器:建议使用推荐的 EMC 滤波器组件,以满足 EN55032 标准。
    3. 安装注意事项:遵循制造商提供的安装指南,确保散热和电气连接的正确性。

    兼容性和支持


    RxxPxxSD 系列 DC/DC 转换器与其他电子元器件的兼容性良好。RECOM 提供全面的技术支持和售后服务,用户可以通过官方网站或技术支持热线获取详细的信息和支持。

    常见问题与解决方案


    1. 问题:如何选择合适的型号?
    - 解决方法:根据所需输入电压、输出电压和输出电流来选择合适的型号。
    2. 问题:工作温度范围如何影响转换器性能?
    - 解决方法:在极端温度条件下,需要考虑热管理措施,以确保转换器正常工作。
    3. 问题:如何进行短路保护?
    - 解决方法:选择带有 "/P" 后缀的型号以获得持续短路保护。

    总结和推荐


    综上所述,RxxPxxSD 系列 DC/DC 转换器凭借其高隔离电压、多样的输出选项和严格的安全认证,成为安全关键应用的理想选择。对于需要稳定和高可靠电源的用户来说,这款产品无疑是值得推荐的选择。同时,RECOM 提供的完善的支持和服务也为用户的使用提供了保障。

R05P3.3S/P参数

参数
输入电压最小值 4.5V
输出方式 -
类型 -
输出电压组数 1
输出总功率 1W
特性 SCP
转换效率 -
输出电压 3.3V
输入电压最大值 5.5V
开关频率 -
散热方式 -
最大容性负载 -
输出电流最大值 303mA
通用封装 SIP
安装方式 通孔安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 管装

R05P3.3S/P厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R05P3.3S/P数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R05P3.3S/P R05P3.3S/P数据手册

R05P3.3S/P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 110.0663
250+ ¥ 103.9025
库存: 250
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 2751.65
