RBM-1212D

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: Recom DCDC转换器, RBM系列, 10.8 → 13.2 V 直流输入, ±12V 直流输出, 1W
供应商型号: SCE-RBM-1212D
供应商: 海外现货
标准整包数: 1

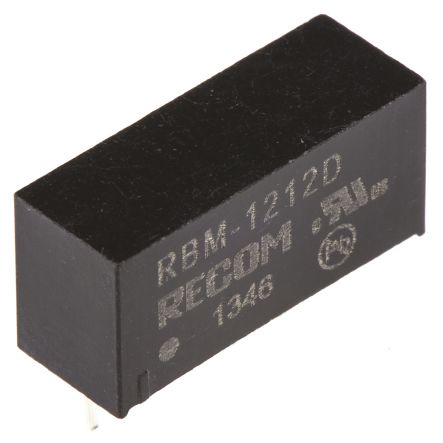

RECOM POWER DC-DC模块 RBM-1212D

RBM-1212D概述

    电子元器件产品技术手册

    产品简介


    RBM系列是RECOM公司推出的微型SIP 6封装的无调节DC/DC转换器,适用于工业标准。这些转换器被广泛用于PCB分布式电源系统,并结合了小尺寸、高效率、3kVDC隔离和低输出纹波的优点。该系列产品在-40°C至+85°C的工作温度范围内提供全功率输出。RBM系列具有单输出和双输出版本,其中双输出版本支持功率共享功能。

    技术参数


    以下是RBM系列电子元器件的主要技术规格:
    | 参数 | 规格 |

    | 输入电压范围 | ±10% |
    | 最小负载 | 0% |
    | 内部操作频率 | 50kHz - 105kHz |
    | 输出纹波和噪声 | ≤100mVp-p (20MHz带宽) |
    | 效率 | 最高达84% |
    | 隔离电压 | 3kVDC/1秒基本隔离 |
    | 短路保护 | 1秒/连续(可选) |
    | 输出精度 | ±5.0%最大 |
    | 线路调节 | ±1.2% (低线到高线) |
    | 负载调节 | 5V时最大15%,12V/15V时最大10% |

    产品特点和优势


    RBM系列DC/DC转换器的主要优势包括:
    - 微型SIP 6封装,节省空间;
    - 高达84%的转换效率;
    - 3kVDC基本隔离,确保安全可靠;
    - 可选的连续短路保护功能;
    - 支持功率共享,提高系统灵活性;
    - 宽广的工作温度范围:-40°C 至 +85°C。

    应用案例和使用建议


    RBM系列DC/DC转换器适用于多种应用场景,如工业自动化、医疗设备、通信设备等领域。例如,在工业自动化控制系统中,RBM可以作为分布式电源的一部分,为多个传感器和执行器提供稳定可靠的电源。对于使用建议,建议在满载情况下避免长时间运行在低于10%的负载下,以确保最佳性能和效率。

    兼容性和支持


    RBM系列转换器与其他电子元器件高度兼容,可以轻松集成到各种电路设计中。制造商提供了全面的技术支持和服务,包括详细的安装指南和技术文档。此外,产品还通过了多项国际认证,如UL60950-1、CAN/CSA-C22.2 No 60950-1、EN60950-1和IEC60950-1,确保其在全球范围内的合规性和可靠性。

    常见问题与解决方案


    1. 问题:如何应对输入电压范围内的变化?
    - 解决方案:选择适当的RBM型号,使其在输入电压范围内提供稳定的输出。

    2. 问题:如何处理过高的输出纹波和噪声?
    - 解决方案:检查电路布局,确保合理的接地和去耦电容设计,或者考虑外部滤波措施。

    3. 问题:如何避免超负荷运行导致的故障?
    - 解决方案:确保负载不超过额定值,并定期检查负载情况。

    总结和推荐


    综上所述,RBM系列DC/DC转换器凭借其小巧的封装、高效的能量转换能力、广泛的适用温度范围和多种安全保护措施,在众多应用中表现出色。其独特的特性和广泛的认证使其成为理想的电源解决方案,特别是在需要紧凑设计和高可靠性的场合。强烈推荐使用RBM系列转换器来满足您的电力需求。

RBM-1212D参数

参数
输出电压组数 2
输入电压最小值 12V(DC)
开关频率 -
输出电流最大值 41mA,41mA
最大容性负载 -
输出电压 12V
转换效率 82%
输出总功率 -
输入电压最大值 13.2V
特性 SCP
散热方式 -
输出方式 -
类型 -
长*宽*高 16.55mm(长度)*6mm(宽度)
通用封装 SIP
安装方式 通孔安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 管装

RBM-1212D厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RBM-1212D数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER RBM-1212D RBM-1212D数据手册

RBM-1212D封装设计

查看详情并下载
Symbol
Footprint
3D Model
