首页  >  产品百科  >  RP12-4805SAW/SMD

RP12-4805SAW/SMD

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 12W DC/DC-Converter \'POWERLINE\' SMD 1.6kV reg 4:1
供应商型号: SG-RP12-4805SAW/SMD
供应商: 期货订购
标准整包数: 7

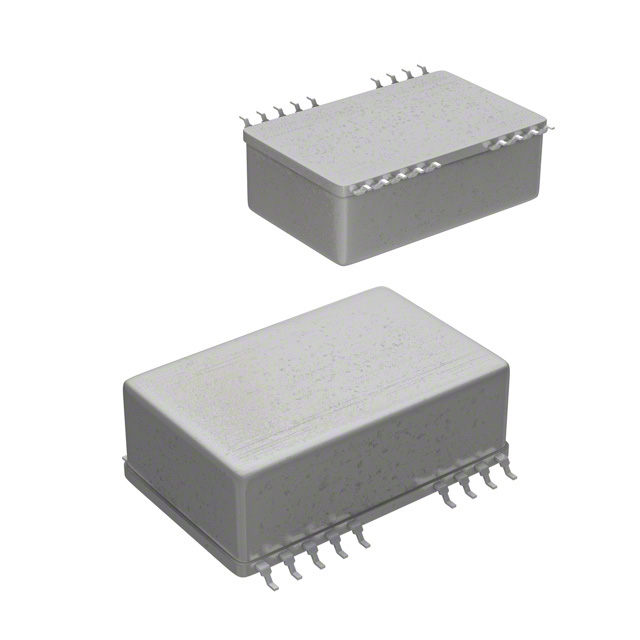

RECOM POWER DC-DC模块 RP12-4805SAW/SMD

RP12-4805SAW/SMD概述


    产品简介


    RP12-AW宽范围输入DC/DC转换器是一款广泛应用于电信和工业设备中的高效电源模块。该转换器具有4:1的宽输入电压范围,能够在多个电压等级下稳定运行,适用于各种严苛的应用环境。此外,它通过了UL 60950-1安全认证,确保了其在高安全性需求领域的可靠性。该产品提供两种封装形式:DIP24和SMD,能够满足不同安装需求。其主要输出电压分别为3.3V、5.1V、12V和15V,单路或双路输出可选,非常适合用于需要精密控制和稳定输出的应用场合。

    技术参数


    | 参数 | 描述 |

    | 输入电压范围 | 9-36VDC(单路);18-75VDC(双路) |
    | 输出电压 | 3.3V、5.1V、12V、15V(单路);±5V、±12V、±15V(双路) |
    | 输出电流 | 单路:3500mA(3.3V)、2400mA(5.1V)、1000mA(12V)、800mA(15V) |
    双路:1200mA(±5V)、500mA(±12V)、400mA(±15V) |
    | 效率 | 最高可达88%(18-75VDC输入) |
    | 隔离电压 | 1.6kVDC/1分钟(DIP24),1.0kVDC/1分钟(SMD) |
    | 输入滤波 | Pi型滤波器 |
    | 纹波和噪声 | 20MHz带宽内85mVp-p |
    | 工作温度范围 | -40°C到+105°C |
    | 最大封装重量 | DIP24:18g;SMD:20g |
    | 无最小负载要求 | 是 |

    产品特点和优势


    1. 宽输入电压范围:能够适应广泛的输入电压,减少系统复杂度,提高系统灵活性。
    2. 高效率:最高效率可达88%,降低能源损耗,提高系统能效。
    3. 隔离保护:具有1.6kVDC的隔离电压,有效防止高压干扰,提高系统的可靠性和稳定性。
    4. UL认证:符合UL 60950-1标准,适用于多种高安全性需求领域。
    5. 远程ON/OFF控制:支持远程控制功能,方便系统管理和维护。
    6. 无最小负载要求:可在任意负载条件下正常工作,简化系统设计。

    应用案例和使用建议


    应用案例
    1. 电信设备:用于路由器、交换机等设备的电源供应,确保电信网络的稳定运行。
    2. 工业控制系统:用于PLC、传感器等工业设备的供电,保证控制系统的精度和可靠性。
    3. 医疗设备:用于生命维持设备、监测设备等,确保高安全性要求下的稳定供电。
    使用建议
    1. 散热管理:由于工作过程中会产生一定的热量,建议加装散热片或使用风扇进行散热,以避免过热影响性能。
    2. 外部滤波:为了满足EMI标准,建议增加外部滤波电路,如电感、电容等。
    3. 正确接线:严格按照手册中的接线图连接,确保各个引脚的功能正常,避免短路等故障。
    4. 负载匹配:根据实际应用需求选择合适的输出电压和电流,以达到最佳效果。

    兼容性和支持


    - 兼容性:RP12-AW系列与大多数标准电信和工业设备兼容,适用于广泛的应用场合。
    - 支持服务:RECOM公司提供了详细的技术文档和在线支持服务,用户可以随时联系技术支持团队获得帮助。

    常见问题与解决方案


    1. 效率低下:检查输入电压是否在规定范围内,确认输出负载是否过大。
    2. 无法启动:检查电源输入是否正常,确认所有连接是否牢固。
    3. 过热:检查散热措施是否到位,确保散热器良好接触。
    4. 纹波过大:检查外部滤波电容是否按要求配置,尝试调整电容值。
    5. 无法远程控制:确认远程控制信号是否正常,检查控制线是否连接正确。

    总结和推荐


    RP12-AW宽范围输入DC/DC转换器以其高效的电源转换能力和广泛的应用范围,成为市场上的一款优质产品。它的高效率、宽输入电压范围、高隔离度和多样的封装形式使其在各种工业和电信应用中具有很强的竞争力。无论是电信基础设施、工业自动化还是医疗设备,这款产品都能够胜任关键任务。总的来说,我强烈推荐使用这款产品,它不仅能提升系统的稳定性和可靠性,还能有效降低成本和维护难度。

RP12-4805SAW/SMD参数

参数
输出总功率 -
输入电压最小值 -
输出电压 5.1V
开关频率 -
输出电流最大值 2.4A
输出电压组数 1
类型 -
最大容性负载 -
散热方式 -
输入电压最大值 75V
输出方式 -
特性 Remote On/Off,OCP,OVP,SCP
转换效率 87%
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

RP12-4805SAW/SMD厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RP12-4805SAW/SMD数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER RP12-4805SAW/SMD RP12-4805SAW/SMD数据手册

RP12-4805SAW/SMD封装设计

查看详情并下载
Symbol
Footprint
3D Model
