R24P09S/P/R6.4

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 1W DC/DC-Converter \'ECONOLINE\' SIP7 6.4kV unreg
供应商型号: SG-R24P09S/P/R6.4
供应商: 期货订购
标准整包数: 25

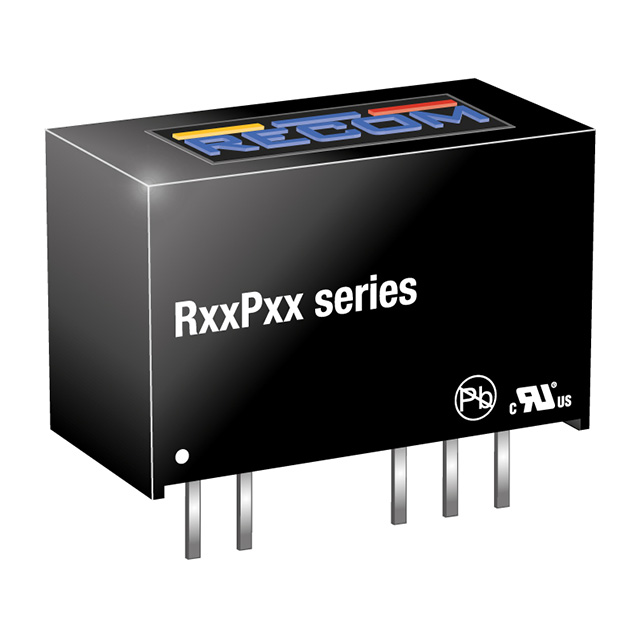

RECOM POWER DC-DC模块 R24P09S/P/R6.4

R24P09S/P/R6.4概述

    电子元器件产品技术手册:RxxPxxS_D 系列DC/DC转换器



    1. 产品简介



    RxxPxxS_D系列DC/DC转换器是一款通过UL/CSA60950-1认证的产品,适用于需要认证或增强隔离的安全应用。这些转换器还通过了EN61010-1认证,适合实验室设备安全使用。每个型号都经过严格的测试,以确保其高可靠性。产品提供单输出和双输出两种版本,额定功率为1瓦,封装尺寸为SIP7(单排7引脚)。


    2. 技术参数



    - 输入电压范围:5V, 12V, 15V, 24V
    - 输出电压:3.3V, 5V, 9V, 12V, 15V (单输出)
    - 输出电流:200mA 至 303mA
    - 效率:70% - 83%
    - 最大容性负载:2200µF(单输出)
    - 隔离电压:6.4kVDC 或 8kVDC
    - 纹波噪声:200mVp-p
    - 工作温度范围:-40°C 至 +85°C
    - 最大外壳温度:+105°C
    - 安全认证:UL/CSA 60950-1, EN/IEC 60950-1, EN/IEC 60601-1, EN/IEC 61010-1, IEC-60601-1 CB报告


    3. 产品特点和优势



    - 独特功能:采用独特的加强隔离变压器系统,实现高达6.4kVDC或8kVDC的隔离电压。
    - 强化隔离:满足医疗设备和实验室设备安全要求,特别适合对隔离性能有严格要求的应用场合。
    - 短路保护:可选配连续短路保护,提高了产品的可靠性和安全性。
    - 环境适应性强:可在宽广的工作温度范围内运行,且具备高抗压能力。


    4. 应用案例和使用建议



    - 医疗设备:利用其高隔离等级和高可靠性,可以用于需要安全隔离的医疗设备。
    - 实验室仪器:特别适合需要稳定电源供应和安全隔离的实验设备。
    - 数据采集设备:可用于数据采集系统中,保证信号传输的准确性和稳定性。

    使用建议:
    - 在使用时确保输入和输出之间的隔离距离大于9毫米,特别是在选择带有X2选项的型号时。
    - 在设计电路板布局时,考虑良好的散热措施,避免超过最大外壳温度限制。
    - 连续短路保护功能可根据具体需求选配,提高系统鲁棒性。


    5. 兼容性和支持



    - 兼容性:与标准SIP7封装的电路板兼容,易于集成到现有系统中。
    - 支持:制造商提供详细的规格说明和技术支持文档,确保用户能够顺利使用和维护产品。


    6. 常见问题与解决方案



    - 问题1:如何选择合适的输入和输出电压?
    - 解答:根据实际应用需求选择合适的输入电压和输出电压组合,确保系统正常运行。
    - 问题2:如何处理纹波噪声过大的问题?
    - 解答:添加外部滤波电容或选用具备更佳EMI性能的型号,以降低输出端的纹波噪声。
    - 问题3:如何处理散热问题?
    - 解答:合理设计散热结构,增加散热片或风扇,确保产品工作在正常温度范围内。


    7. 总结和推荐



    RxxPxxS_D系列DC/DC转换器以其强大的隔离能力和可靠的性能,在医疗设备和实验室设备中表现出色。其独特的加强隔离系统和多种安全认证使其成为高可靠性应用的理想选择。虽然价格可能略高于普通DC/DC转换器,但考虑到其卓越的安全性和可靠性,强烈推荐使用此系列产品。

R24P09S/P/R6.4参数

参数
转换效率 82%
散热方式 -
特性 SCP
输出总功率 -
输出电压 9V
输入电压最大值 26.4V
输出电压组数 1
类型 -
输出方式 -
输入电压最小值 -
输出电流最大值 111mA
最大容性负载 -
开关频率 -
长*宽*高 19.558mm*12.446mm*9.906mm
通用封装 SIP-7
安装方式 通孔安装
应用等级 商用级,工业级
零件状态 在售
包装方式 管装

R24P09S/P/R6.4厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R24P09S/P/R6.4数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R24P09S/P/R6.4 R24P09S/P/R6.4数据手册

R24P09S/P/R6.4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 167.6092
250+ ¥ 158.2231
库存: 250
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 4190.23
直接购买
加入购物车
