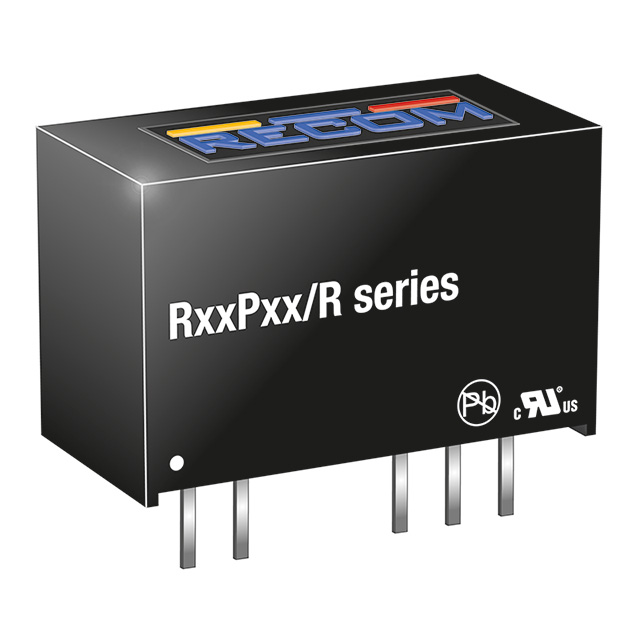

R09P12S/P/R6.4

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 1W DC/DC-Converter \'ECONOLINE\' SIP7 6.4kV unreg
供应商型号: SG-R09P12S/P/R6.4
供应商: 期货订购
标准整包数: 25
RECOM POWER DC-DC模块 R09P12S/P/R6.4

R09P12S/P/R6.4概述

    RxxPxxSD Series DC/DC Converters: A Comprehensive Guide

    1. 产品简介


    RxxPxxSD 系列是RECOM公司设计的一系列1瓦功率的DC/DC转换器,采用SIP7封装。这些转换器特别适用于需要批准或加强隔离的应用,例如安全设备和实验室设备。它们既具有单输出也具有双输出版本,适用于多种电子设备和系统中的电源需求。

    2. 技术参数


    RxxPxxSD系列的详细技术参数如下:
    | 参数 | 规格 |

    | 输入电压范围 | 5V, 12V, 15V, 24V |
    | 输出电压 | 3.3V, 5V, 9V, 12V, 15V |
    | 最大输出电流 | 303mA, 200mA, 111mA, 84mA, 66mA(单输出)|
    ±151mA, ±100mA, ±55mA, ±41mA, ±33mA(双输出) |
    | 输出效率 | 70% - 80%(单输出);75% - 83%(双输出) |
    | 最大容性负载 | 2200μF(3.3V);1000μF(5V, 9V);470μF(12V, 15V) |
    ±1000μF(±3.3V);±470μF(±5V, ±9V);±220μF(±12V, ±15V) |
    | 隔离电压(持续1秒) | 6.4kVDC 或 8kVDC |
    | 隔离电阻 | ≥15GΩ |
    | 绝缘电容 | 4.0pF 至 10pF |
    | 漏电流 | ≤0.01µA |
    | 线路调节率 | 低线到高线,满载时:1.2%/1%输入电压典型值 |
    | 负载调节率 | 10%至100%负载时:3.3V, 5V:15%典型值;9V, 12V, 15V:10%典型值 |

    3. 产品特点和优势


    RxxPxxSD系列DC/DC转换器具有以下几个显著特点:
    - 高安全标准:通过了UL/CSA 60950-1,EN/IEC 60950-1,EN/IEC 60601-1,ES/CSA 60601-1 和 EN/IEC 61010-1认证,确保了在安全应用中的可靠性。
    - 强化隔离:提供6.4kVDC或8kVDC的隔离,适合高压测试、测量和医疗应用。
    - 独特隔离变压器系统:采用特殊的隔离变压器系统,进一步提高安全性和稳定性。
    - 持续短路保护:可选配置,增强电路保护功能。
    - 高效率:转换器在不同负载下都能保持较高的效率,且温度稳定性好。

    4. 应用案例和使用建议


    RxxPxxSD系列广泛应用于各种领域,如测试仪器、医疗设备和实验室设备。具体应用示例如下:
    - 实验室设备:用于高压测试和测量设备的电源供应,以确保设备的安全运行。
    - 医疗设备:提供安全可靠的电源,特别是那些涉及人体接触的应用。
    - 安全设备:在需要高隔离度的场合下提供稳定的电力支持。
    使用建议:
    - 环境条件:注意转换器的使用环境温度,确保不超过最大额定温度。
    - 负载调节:根据实际负载情况选择合适的型号,避免因负载波动导致的性能下降。
    - 保护措施:启用持续短路保护功能,以防意外故障导致的损坏。

    5. 兼容性和支持


    RxxPxxSD系列DC/DC转换器在硬件兼容性方面表现良好,能够与多种主流电子设备和模块相兼容。此外,RECOM公司提供详尽的技术文档和支持服务,确保客户在使用过程中得到及时有效的帮助。

    6. 常见问题与解决方案


    - 问题1:如何正确安装?
    - 解决方案:遵循提供的安装指南,确保所有连接稳固且无松动。

    - 问题2:转换器无法正常启动?
    - 解决方案:检查输入电压是否在允许范围内,确认输出负载没有超过规定值。

    - 问题3:输出电压不稳定?
    - 解决方案:重新调整外部负载,或者更换合适的型号以适应不同的负载要求。

    7. 总结和推荐


    综上所述,RxxPxxSD系列DC/DC转换器以其卓越的安全性、高效率和广泛应用潜力脱颖而出。无论是对于实验室设备还是医疗设备,它都是理想的电源解决方案。我们强烈推荐此产品给需要高性能、高安全性的电源应用场合。

R09P12S/P/R6.4参数

参数
类型 -
输出电压组数 1
输入电压最小值 -
输入电压最大值 9.9V
输出方式 -
输出电流最大值 84mA
最大容性负载 -
开关频率 -
散热方式 -
输出总功率 -
转换效率 82%
特性 SCP
输出电压 12V
安装方式 通孔安装
应用等级 商用级,工业级
零件状态 在售
包装方式 管装

R09P12S/P/R6.4厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R09P12S/P/R6.4数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R09P12S/P/R6.4 R09P12S/P/R6.4数据手册

R09P12S/P/R6.4封装设计

查看详情并下载
Symbol
Footprint
3D Model
