REC5-0505SRW/H2/A/M/SMD

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 5W DC/DC-Converter \'ECONOLINE\' SMD 2kV reg 2:1
供应商型号: SG-REC5-0505SRW/H2/A/M/SMD
供应商: 期货订购
标准整包数: 15

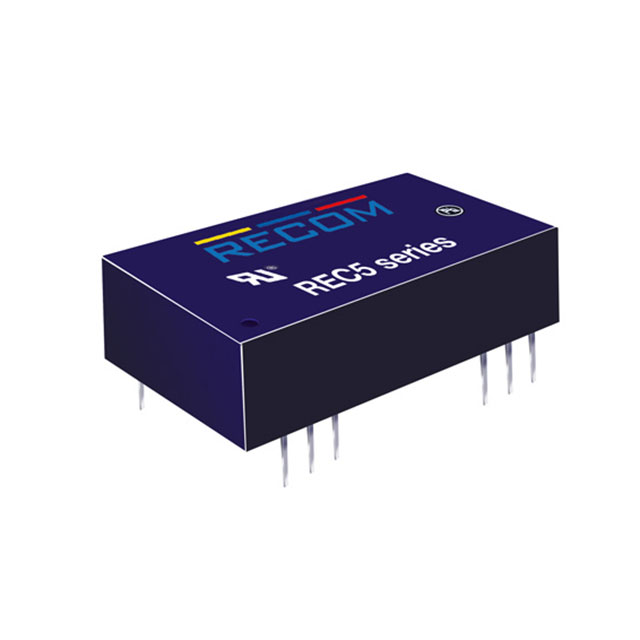

RECOM POWER DC-DC模块 REC5-0505SRW/H2/A/M/SMD

REC5-0505SRW/H2/A/M/SMD概述


    产品简介


    ECONOLINE DC/DC转换器是一款高效能的产品,具有多种型号和输出选择,适用于工业、医疗以及其他高端应用。其设计特点包括高隔离电压、紧凑封装和宽输入电压范围,这使得它成为电力转换领域的理想选择。

    技术参数


    - 输入电压范围: 2:1输入(9-18V, 18-36V, 36-72V)和4:1输入(9-36V, 18-72V)
    - 输出电压: 可选3.3V、5V、9V、12V、15V单端输出,±5V、±9V、±12V、±15V双端输出
    - 效率: 高达86%
    - 负载电流: 单端高达1000mA,双端高达500mA
    - 负载调节: 输出负载电流变化从20%到100%,最大±0.6%
    - 隔离电压: 标准2kVDC,可选4kVDC或6kVDC
    - 工作温度范围: -40°C至+75°C
    - 存储温度范围: -55°C至+125°C
    - 封装: DIP24非导电塑料封装、5面屏蔽DIP24金属封装以及SMD封装

    产品特点和优势


    ECONOLINE DC/DC转换器具备多项独特功能和优势:
    - 高隔离电压: 达到4kVDC或6kVDC,适用于对隔离要求高的应用。
    - 反馈调节输出: 确保输出电压稳定,满足精密应用需求。
    - 连续短路保护: 在短路条件下提供持续保护,防止设备损坏。
    - 多种封装选择: 包括DIP24和SMD,适应不同应用场景。
    - 医疗应用认证: 获得UL和EN安全认证,适用于医疗设备。

    应用案例和使用建议


    应用案例:
    - 医疗设备: 需要高隔离度的电源系统。
    - 工业自动化: 需要稳定可靠电源的控制系统。
    - 通信设备: 需要高效率电源的通信设备。
    使用建议:
    - 负载管理: 为了保持规范调节,建议保持至少10%的负载。
    - 散热设计: 使用自然对流时,考虑热阻,确保良好散热。
    - 封装选择: 根据具体应用场景选择合适的封装方式(如DIP24或SMD)。

    兼容性和支持


    ECONOLINE DC/DC转换器支持与多种标准接口兼容,包括工业标准DIP24和SMD封装。厂商提供详尽的技术支持和售后服务,包括应用指南和维修服务。

    常见问题与解决方案


    - 问题: 输出电压不稳定。
    - 解决方案: 检查负载电流和输入电压是否符合规范要求。
    - 问题: 设备过热。
    - 解决方案: 优化散热设计,考虑增加散热片或其他散热措施。
    - 问题: 设备不启动。
    - 解决方案: 检查输入电压是否在规定范围内,并确认是否有负载连接。

    总结和推荐


    ECONOLINE DC/DC转换器是一款高性能、多功能的产品,适用于各种高要求的应用场景。其高隔离电压、反馈调节输出和持续短路保护等功能使其在市场上具有较高的竞争力。建议在需要高可靠性和稳定性的应用中优先考虑使用该产品。

REC5-0505SRW/H2/A/M/SMD参数

参数
转换效率 72%
最大容性负载 -
输出电压组数 1
散热方式 -
类型 -
输出方式 -
输出电流最大值 1A
开关频率 -
输出总功率 -
输入电压最小值 -
输入电压最大值 9V
输出电压 5V
特性 SCP
长*宽*高 32.004mm*20.32mm*10.16mm
通用封装 SMD-24
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

REC5-0505SRW/H2/A/M/SMD厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

REC5-0505SRW/H2/A/M/SMD数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER REC5-0505SRW/H2/A/M/SMD REC5-0505SRW/H2/A/M/SMD数据手册

REC5-0505SRW/H2/A/M/SMD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ ¥ 217.0717
150+ ¥ 204.9157
库存: 150
起订量: 15 增量: 0
交货地:
最小起订量为:15
合计: ¥ 3256.07
