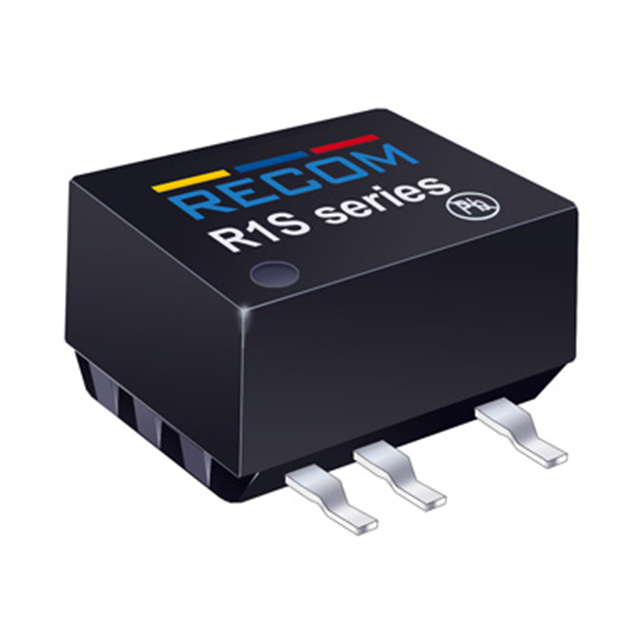

R1S-1505/HP

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 1W DC/DC-Converter \'ECONOLINE\' SMD 3kV unreg
供应商型号: 919-R1S-1505HP
供应商: Mouser
标准整包数: 1
RECOM POWER DC-DC模块 R1S-1505/HP

R1S-1505/HP概述

    R1S/R1D 系列 DC/DC 转换器技术手册

    1. 产品简介


    R1S 和 R1D 系列 DC/DC 转换器是封闭式开放式框架类型的电子元件,主要用于通用和工业低功率隔离及电压匹配的应用场合。这些转换器非常适合表面贴装(SMD)应用,且具备高效率和出色的热性能。主要功能包括输入电压范围宽广、输出电压精度高、负载和线路调节能力强,并提供多种封装选项以满足不同设计需求。

    2. 技术参数


    - 输入电压范围:±10%
    - 输出电压精度:
    - 3.3V 输出类型:典型值 ±2%,最大值 ±5%
    - 5V 输出类型:典型值 ±1.2%,最大值 ±2%
    - 9V 输出类型:典型值 ±1%,最大值 ±1.2%
    - 12V, 15V, 24V 输出类型:典型值 ±0.6%,最大值 ±1%
    - 输出纹波和噪声:典型值 50mVp-p,最大值 100mVp-p
    - 工作频率:最小 20kHz,典型值 60kHz,最大值 100kHz
    - 隔离电压:
    - 非 H 版本:1000VDC
    - H 版本:3000VDC
    - 短路保护:连续短路保护
    - 温度范围:
    - 工作温度范围:-40°C 至 +100°C
    - 存储温度范围:-55°C 至 +125°C

    3. 产品特点和优势


    - 全 RoHS 6/6 合规:符合环保要求,无铅焊接。
    - 全功率运行温度:100°C 环境温度下仍能保持全功率输出。
    - 选择性强:提供 1kVDC 或 3kVDC 隔离选项。
    - 认证齐全:通过 UL、CSA 认证,CB 报告。
    - 自动化兼容:适用于全自动装配,包括蒸汽焊接。
    - 高效率:最高效率可达 84%。
    - 内置滤波器:符合 EN55022 Class A 标准。

    4. 应用案例和使用建议


    R1S/R1D 系列转换器适用于多种工业和通用电路设计,例如医疗设备、通信设备、工业控制装置等。在使用时需要注意:
    - 启动条件:确保最大容性负载不超过 2200µF,以避免启动时间过长导致转换器损坏。
    - 温度管理:在高温环境下使用时,应注意散热措施,确保工作温度不超出规定范围。

    5. 兼容性和支持


    - 兼容性:这些转换器与各种 SMD 设备兼容,适合自动化组装。
    - 厂商支持:RECOM 提供 3 年保修,以及详细的安装指南和技术支持文档。

    6. 常见问题与解决方案


    - 问题:启动时间过长,可能无法启动。
    - 解决方案:检查输入电容是否超过规定的最大容性负载。
    - 问题:温度过高导致性能下降。
    - 解决方案:增加散热措施,如加装散热片或使用散热风扇。
    - 问题:纹波噪声过大。
    - 解决方案:检查外部滤波电路,确保外部电容和电感符合规定值。

    7. 总结和推荐


    R1S/R1D 系列 DC/DC 转换器具有卓越的性能和广泛的应用范围,特别适用于需要高可靠性和高效率的场合。通过选择合适的型号,可以灵活应对不同的电压和功率需求。强烈推荐用于工业和医疗设备等领域。

R1S-1505/HP参数

参数
最大容性负载 -
输出电压 5V
开关频率 20KHz~85KHz
输出方式 Fixed
类型 -
转换效率 78%
输出电压组数 1
输入电压最小值 13.5V
散热方式 -
输入电压最大值 16.5V
输出电流最大值 200mA
特性 SCP
输出总功率 1W
长*宽*高 12.7mm*8.128mm*7.366mm
通用封装 SMD
安装方式 贴片安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 管装

R1S-1505/HP厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

R1S-1505/HP数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER R1S-1505/HP R1S-1505/HP数据手册

R1S-1505/HP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.58 ¥ 89.401
10+ $ 9.7848 ¥ 82.6816
25+ $ 9.4176 ¥ 79.5787
40+ $ 8.7912 ¥ 74.2856
120+ $ 8.7048 ¥ 73.5556
280+ $ 8.1795 ¥ 69.1168
520+ $ 8.0955 ¥ 68.407
1000+ $ 8.0325 ¥ 67.8746
库存: 78
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 89.4
直接购买
加入购物车
