RM-1509S/HP

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 0.25W DC/DC-Converter \'ECONOLINE\' SIP4 2kV unreg
供应商型号: SG-RM-1509S/HP
供应商: 期货订购
标准整包数: 42

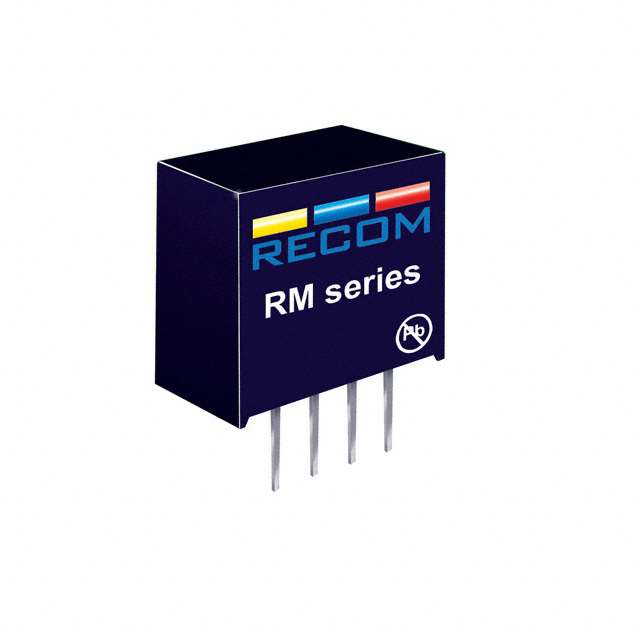

RECOM POWER DC-DC模块 RM-1509S/HP

RM-1509S/HP概述


    产品简介


    RM系列是RECOM公司设计的一款非调节型DC/DC转换器,专为轻负载条件下隔离或转换直流电源轨而开发。这款单输出通道转换器具有较高的能效,适用于低功耗应用场景。它具备行业标准的引脚配置,可以提供1kVDC/1秒或2kVDC/1秒的基本隔离。此外,产品符合多项国际安全和电磁兼容性标准,如UL60950-1、CAN/CSA-C22.2 No. 60950-1-03和IEC60950-1等。

    技术参数


    - 输入电压范围:±10%
    - 最小负载:0%
    - 内部工作频率:50kHz至105kHz
    - 输出纹波和噪声:20MHz带宽下,最大值为50mVp-p
    - 效率:典型值为76%
    - 启动电容负载:1秒内无损启动,最大值为1000µF(取决于型号)
    - 工作温度范围:-40°C到+85°C
    - 存储温度范围:-55°C到+125°C
    - 封装材料:UL94 V-0等级

    产品特点和优势


    - 高效率:即使在低负载条件下,效率也比同类产品高出约10%。
    - 基本隔离:提供了1kVDC/1秒或2kVDC/1秒的隔离选项。
    - 全封闭封装:增强了产品耐用性和可靠性。
    - 多种认证:符合多项国际标准,确保了安全性和可靠性。
    - 可选短路保护:某些型号可选配连续短路保护功能。

    应用案例和使用建议


    RM系列转换器广泛应用于信息技术设备、工业自动化系统等领域。例如,在医疗设备、通信基础设施和家庭自动化系统中,它可以用于稳定和转换电源电压。为了优化性能,建议使用推荐的EMC滤波器方案(见手册)以减少电磁干扰。

    兼容性和支持


    - 兼容性:由于采用了行业标准引脚布局,RM系列易于与其他电路板组件集成。
    - 支持:RECOM公司提供了详尽的技术文档和支持服务,确保用户能够顺利进行产品选型和应用开发。

    常见问题与解决方案


    1. 问题:转换器效率低于预期。
    解决办法:检查输入电压是否在额定范围内,确保电容负载不超过建议的最大值。

    2. 问题:产品在高温环境下运行不稳定。
    解决办法:增加散热措施,如加装散热片或优化散热设计,以降低工作温度。

    总结和推荐


    综上所述,RM系列转换器以其高效率、可靠的隔离能力和广泛的适用性,成为了低功耗应用场景的理想选择。其通过了多项国际安全和电磁兼容性认证,使其成为市场上极具竞争力的产品。我们强烈推荐此款产品用于需要高可靠性和稳定性的项目中。

RM-1509S/HP参数

参数
散热方式 -
类型 -
最大容性负载 -
输出方式 -
输出电流最大值 28mA
输出电压组数 1
输出电压 9V
输入电压最大值 16.5V
输出总功率 -
转换效率 72%
输入电压最小值 -
特性 SCP
开关频率 -
长*宽*高 11.43mm*6.096mm*9.906mm
通用封装 SIP-4
安装方式 通孔安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 管装

RM-1509S/HP厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RM-1509S/HP数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER RM-1509S/HP RM-1509S/HP数据手册

RM-1509S/HP封装设计

查看详情并下载
Symbol
Footprint
3D Model
