RW2-2415S/H3/B

产品分类: DC-DC模块
厂牌: RECOM POWER
产品描述: 2W DC/DC-Converter \'ECONOLINE\' DIP16 Mini 3kV reg 2:1
供应商型号: SG-RW2-2415S/H3/B
供应商: 期货订购
标准整包数: 22

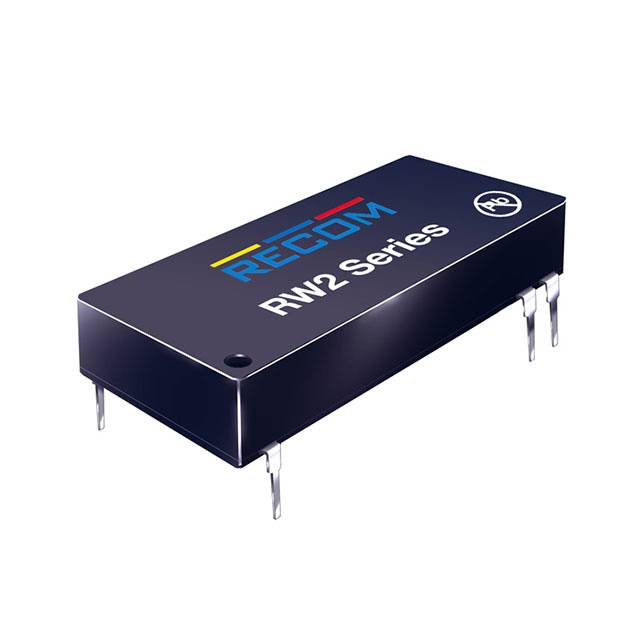

RECOM POWER DC-DC模块 RW2-2415S/H3/B

RW2-2415S/H3/B概述


    产品简介


    ECONOLINE DC/DC Converter是一款高效能的电源转换器,主要应用于工业和医疗领域。其特点在于2:1宽输入电压范围和高功率密度设计。ECONOLINE系列的每个型号都具备不同等级的隔离电压选项,适用于各种严格的安全要求。其广泛的应用领域使其成为众多复杂系统的理想选择。

    技术参数


    | 型号 | 输入电压范围 | 输出电压 | 输出电流(mA) | 效率 | 最大容性负载 |
    |
    | RW2-053.3S(H2/H3) | 4.5 - 9V | 3.3V | 500 | 68% | 4700µF |
    | RW2-0505S(H2/H3) | 4.5 - 9V | 5V | 400 | 73% | 1000µF |
    | ... | ... | ... | ... | ... | ... |
    | RW2-4815D(H2/H3) | 36 - 72V | ±15V | ±67mA | 83% | ±680µF |
    其他关键参数
    - 输出精度: ±2%
    - 线路电压调节: ±0.5%
    - 负载电压调节: ±0.5%
    - 开关频率: 100kHz至700kHz
    - 隔离电压: 1000VDC(标准)
    - 短路保护: 持续
    - 工作温度范围: -40°C至+85°C
    - 存储温度范围: -55°C至+125°C

    产品特点和优势


    ECONOLINE DC/DC Converter的主要特点如下:
    - 高效率: 可达83%
    - 隔离电压: 三种不同等级的隔离电压可选,分别是1kVDC、2kVDC和3kVDC
    - 符合医疗应用认证: 已通过EN-60601-1标准认证
    - 紧凑型封装: 提供DIP16、mini DIP16和SMD封装选择
    这些特点使ECONOLINE DC/DC Converter在空间有限且需要高度可靠性的应用场景中表现出色。

    应用案例和使用建议


    应用案例
    1. 医疗设备: 用于精密医疗器械的电源转换。
    2. 工业控制系统: 在工厂自动化系统中作为稳定的电源供应。
    3. 通信设备: 用于通信基站,确保稳定的电力供应。
    使用建议
    - 启动负载限制: 根据手册建议,必须保持至少10%的负载以保证规范内的性能表现。
    - 散热管理: 在高温环境下使用时,应注意良好的散热措施以避免过热。

    兼容性和支持


    ECONOLINE DC/DC Converter的型号丰富,可以与多种输入电压和输出电压相匹配。此外,RECOM公司提供详尽的技术文档和支持,包括应用指南、可靠性报告等,为用户提供全面的支持服务。

    常见问题与解决方案


    1. 如何处理启动时的电容性负载过大?
    - 确保启动时的总电容性负载不超过4700µF(部分型号),并在启动过程中控制输入负载,防止转换器受损。
    2. 如何确认已达到规定的隔离电压?
    - 使用专用仪器进行隔离电压测试,并参考手册中提供的隔离电压规格。

    总结和推荐


    综上所述,ECONOLINE DC/DC Converter凭借其高效率、多样化的隔离电压选项以及广泛的适用范围,在医疗和工业应用中表现出色。它是一款值得推荐的产品,特别适合于对空间和安全性有较高要求的应用场合。

RW2-2415S/H3/B参数

参数
输出总功率 -
输出电压组数 1
最大容性负载 -
输出电流最大值 134mA
散热方式 -
输出方式 Fixed
转换效率 -
输入电压最大值 36V
输入电压最小值 24V
输出电压 15V
开关频率 -
特性 SCP
类型 -
通用封装 DIP
安装方式 通孔安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 管装

RW2-2415S/H3/B厂商介绍

RECOM Power是一家全球领先的电源解决方案供应商,专注于研发和生产高效、可靠的电源模块。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源模块和电源适配器等,广泛应用于工业自动化、通信、医疗、交通、能源和消费电子等领域。

RECOM Power的优势在于:
1. 高效节能:产品采用先进的电源技术,具有高效率、低功耗的特点,有助于降低能耗和减少碳排放。
2. 可靠性高:严格的质量控制和测试流程,确保产品的高可靠性和长寿命。
3. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足特定应用需求。
4. 全球布局:在全球范围内设有研发、生产和销售网络,为客户提供快速响应和本地化服务。
5. 持续创新:持续投入研发,不断推出新技术和新产品,引领行业发展。

RW2-2415S/H3/B数据手册

厂牌 PDF简要描述 下载
RECOM POWER DC-DC模块 RECOM POWER RW2-2415S/H3/B RW2-2415S/H3/B数据手册

RW2-2415S/H3/B封装设计

查看详情并下载
Symbol
Footprint
3D Model
