811-SS-010-30-002101

产品分类: 矩形连接器 - 弹簧式
厂牌: PRECI-DIP
产品描述: Piston 2.54mm 1 10 黄铜 500nm 金 贴片安装 25.4mm(长度)*2.54mm(高度)
供应商型号: 437-811SS01030002101
供应商: Mouser
标准整包数: 1

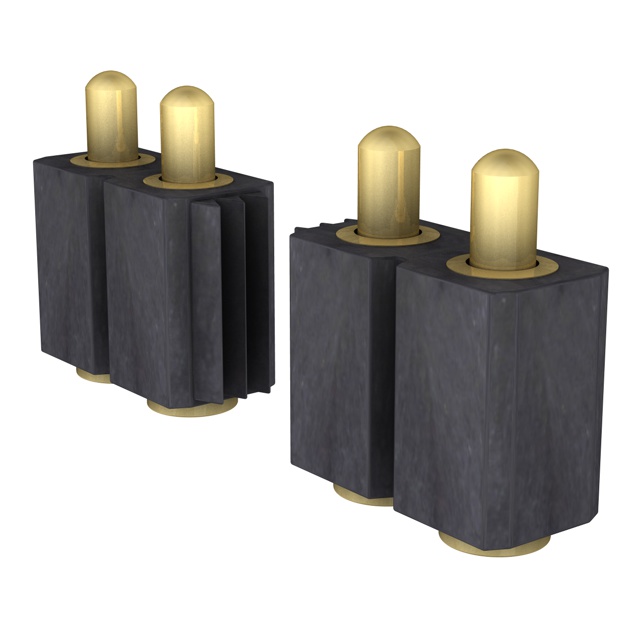

PRECI-DIP 矩形连接器 - 弹簧式 811-SS-010-30-002101

811-SS-010-30-002101概述

    SPRING-LOADED CONNECTORS & PAD CONNECTORS SERIES 811 技术手册

    产品简介


    本手册介绍了PRECI-DIP公司的811系列弹簧加载连接器及焊盘连接器。该系列产品主要用于提供稳定的电接触性能,适用于各种需要高可靠性的电路连接场合。811系列连接器采用单行设计,具有表面贴装垂直安装的特点,其接触部分采用空心活塞结构,适用于低轮廓应用。这些连接器广泛应用于电信、工业控制、计算机及消费电子等领域。

    技术参数


    - 机械参数
    - 初始力:0.25 N
    - 半行程时力:0.6 N
    - 最大行程:1.4 mm(对于811-...-001101型号为1.15 mm)
    - 最大操作电流:3.5 A
    - 接触电阻:15 mΩ(静态测量,半行程位置)
    - 机械寿命:100,000次
    - 合规性:UL 94V-O阻燃等级
    - 电气参数
    - 绝缘电阻:最小10,000 MΩ(500 V AC条件下)
    - 容量:最大1 pF
    - 最大工作电压:100 VRMS/150 VDC(2.54 mm间距)
    - 环境参数
    - 工作温度范围:-55°C 至 +125°C
    - 气候类别(IEC):55/85/21
    - 年平均湿度范围:75%

    产品特点和优势


    811系列连接器的主要特点是其采用弹簧加载接触技术,确保了长期可靠的电连接性能。接触部分采用空心活塞设计,使得产品具备出色的耐久性和抗震动能力。此外,811系列通过了多项严格的环境测试,包括高低温、湿热、振动和腐蚀测试,保证了其在恶劣环境下的稳定运行。

    应用案例和使用建议


    该系列产品广泛应用于电信、工业控制、计算机及消费电子等领域。例如,在一个高可靠性要求的工业控制系统中,811系列连接器可以用于传感器与控制器之间的连接,确保信号传输的稳定性。在使用过程中,建议在装配前进行严格的环境适应性测试,以确保连接器在实际应用中的可靠性。

    兼容性和支持


    811系列连接器与市场上主流的PCB板兼容,可以通过标准的表面贴装技术进行安装。PRECI-DIP公司为用户提供全面的技术支持和售后服务,包括产品咨询、技术支持和维修服务。同时,该产品已获得UL认证,符合数据、信号、控制和电源应用的要求。

    常见问题与解决方案


    1. 问题:接触电阻过高
    - 解决方案:检查焊接质量和接触点是否清洁。
    2. 问题:机械寿命低于预期
    - 解决方案:检查是否有外部应力影响,确认安装正确且无过度弯曲。
    3. 问题:温度异常导致失效
    - 解决方案:确保产品在规定的温度范围内工作,并采取适当的散热措施。

    总结和推荐


    综上所述,811系列弹簧加载连接器凭借其高可靠性、优异的环境适应性和广泛的适用范围,成为电子设备中不可或缺的关键部件。PRECI-DIP公司提供的全面技术支持和优质售后服务使其在市场上具有较高的竞争力。强烈推荐该产品在需要高可靠性和长寿命电连接的应用场合使用。

811-SS-010-30-002101参数

参数
类型 Piston
间距 2.54mm
材料 黄铜
排数 1
触头镀层
触头数量 10
触头镀层厚度 500nm
长*宽*高 25.4mm(长度)*2.54mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 散装

811-SS-010-30-002101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

811-SS-010-30-002101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 矩形连接器 - 弹簧式 PRECI-DIP 811-SS-010-30-002101 811-SS-010-30-002101数据手册

811-SS-010-30-002101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.6485 ¥ 81.5298
10+ $ 8.36 ¥ 70.642
25+ $ 7.7544 ¥ 65.5247
50+ $ 7.452 ¥ 62.9694
100+ $ 7.182 ¥ 60.6879
280+ $ 5.775 ¥ 48.7988
560+ $ 5.4705 ¥ 46.2257
1120+ $ 3.5385 ¥ 29.9003
库存: 125
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 81.52
