811-S1-008-10-014101

产品分类: 矩形连接器 - 弹簧式
厂牌: PRECI-DIP

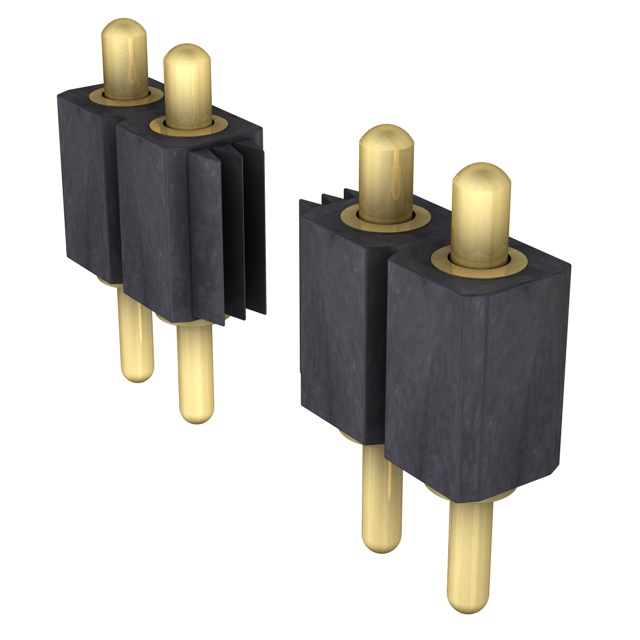

产品描述: Preci-Dip 2.54mm间距8p单排弹簧针连接器, 直角, 通孔安装
供应商型号: 7019981
供应商: 海外现货
标准整包数: 1
PRECI-DIP 矩形连接器 - 弹簧式 811-S1-008-10-014101

811-S1-008-10-014101概述

    SPRING-LOADED CONNECTORS & PAD CONNECTORS SERIES 811 技术手册

    1. 产品简介


    本产品为单行弹簧加载连接器与垫片连接器系列811,属于低阻抗模块化连接器。其主要特点是采用了弹簧加载接触(SLC)设计,配以直插式焊锡尾部。该产品的主要功能是提供稳定可靠的电连接,适用于多种电子设备和系统,特别是在需要频繁插拔的应用环境中表现出色。

    2. 技术参数


    - 材料:活塞和筒体材料为黄铜CuZn36Pb3(C36000),接触夹为铍铜(C17200),弹簧材质为DIN 17223琴钢丝,镀金处理。
    - 最大行程:1.4 mm
    - 初始力:0.25 N
    - 半行程初始力:0.85 N
    - 机械寿命:50,000次
    - 最大工作电流:3.5 A
    - 接触电阻:10 mΩ(静态测量,半行程位置)
    - 镀层:筒体0.25 µm金镀层,活塞0.5 µm金镀层
    - 绝缘电阻:≥10,000 MΩ(500 V AC下)
    - 电容:≤1 pF
    - 耐热测试:125 °C稳态干热,-55 °C稳态冷热冲击
    - 振动测试:10至500 Hz振动,10 g强度
    - 冲击测试:50 g冲击,11 ms
    - 防潮等级:J-STD-020C 1级
    - 腐蚀测试:盐雾试验48小时,二氧化硫试验96小时,硫化氢试验96小时

    3. 产品特点和优势


    - 高可靠性:采用改进型活塞设计,确保长期稳定的工作状态。
    - 多功能性:适用于广泛的温度范围和湿度条件,满足各种环境需求。
    - 低接触电阻:减少信号传输损耗,提高整体效率。
    - 高机械寿命:经过多次测试验证,具备长时间使用的稳定性。

    4. 应用案例和使用建议


    - 应用场景:广泛应用于通信设备、工业控制设备、汽车电子、医疗设备等领域。
    - 使用建议:
    - 在极端温度和湿度条件下使用时,需注意连接器的可靠性和耐久性。
    - 定期检查连接器的连接状态,确保无松动现象。
    - 避免长时间暴露于高腐蚀环境中,以免影响使用寿命。

    5. 兼容性和支持


    - 兼容性:该产品与多种标准焊锡尾部和其他配件兼容,便于集成到现有系统中。
    - 支持和服务:制造商提供全面的技术支持和售后服务,包括安装指导和技术咨询。

    6. 常见问题与解决方案


    - 问题1:连接器出现接触不良现象。
    - 解决方案:检查连接器是否有灰尘或污垢积累,进行清洁后重新连接。
    - 问题2:长时间使用后出现磨损。
    - 解决方案:根据制造商建议定期更换,确保最佳性能。

    7. 总结和推荐


    综上所述,811系列弹簧加载连接器凭借其优异的性能和广泛的应用范围,成为市场上备受青睐的产品之一。对于需要频繁插拔且要求高可靠性的应用场景,该产品无疑是理想选择。我们强烈推荐使用此款产品。

811-S1-008-10-014101参数

参数
材料 黄铜
排数 1
触头镀层
触头数量 8
触头镀层厚度 500nm
类型 Piston
间距 2.54mm
长*宽*高 20.32mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装
