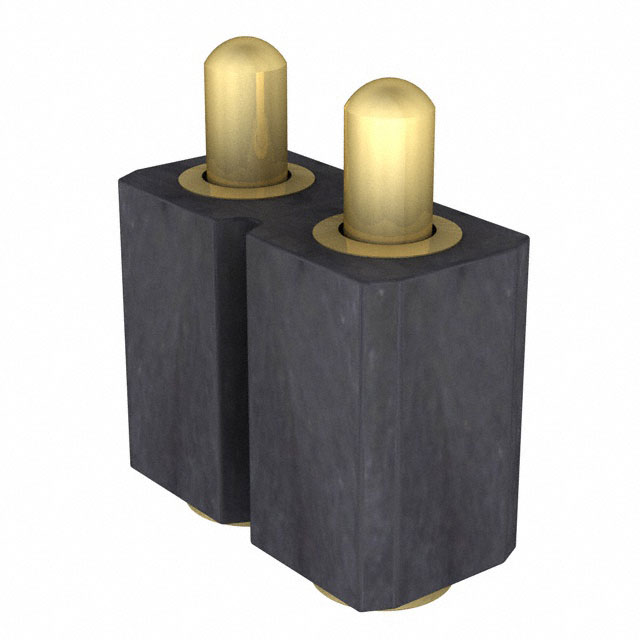

811-SS-002-30-003101

产品分类: 矩形连接器 - 弹簧式
厂牌: PRECI-DIP
产品描述: Piston 2.54mm 1 2 黄铜 500nm 金 贴片安装 5.08mm(长度)*2.54mm(高度)
供应商型号: N-811-SS-002-30-003101
供应商: 云汉优选
标准整包数: 1
PRECI-DIP 矩形连接器 - 弹簧式 811-SS-002-30-003101

811-SS-002-30-003101概述

    SPRING-LOADED CONNECTORS & PAD CONNECTORS SERIES 811

    1. 产品简介


    本系列产品是来自PRECI-DIP的弹簧加载连接器(Spring-Loaded Connectors),特别设计用于表面安装。这些连接器采用基本模块化设计,适用于表面垂直安装,具有弹簧加载接触(SLC)结构,接触部位采用空心活塞设计,实现低剖面效果。811系列单排连接器广泛应用于电子设备的信号传输、数据控制及电源管理等领域,凭借其稳定的性能和紧凑的设计,能够满足各类电子产品的需求。

    2. 技术参数


    - 材料: 活塞和管脚材料为黄铜CuZn36Pb3 (C36000),弹簧材料为不锈钢X12 CrNi177,符合DIN 17224标准。
    - 尺寸: 单排连接器,节距2.54毫米,可选择不同高度以适应不同应用需求。
    - 机械特性:
    - 最大行程: 1.4毫米 (1.15毫米适用于811-...-001101型号)
    - 初始力: 0.25牛顿
    - 半行程时的初始力: 0.6牛顿
    - 机械寿命: 10万次循环
    - 电气特性:
    - 最大工作电流: 3.5安培
    - 接触电阻: 15毫欧(静态测量,半行程位置)
    - 其他特性: 通过UL 94V-0阻燃测试,镀金层厚度为0.5微米。

    3. 产品特点和优势


    - 可靠连接: 空心活塞设计提供更稳定且持久的连接。
    - 高性能: 初始力和半行程时的初始力经过严格设计,确保了出色的电气性能。
    - 耐久性: 机械寿命长达10万次,适用于高频使用的设备。
    - 安全认证: 获得UL认证,适用于多种应用场合。
    - 易于集成: 具备兼容性高的连接接口,方便与各种电路板配合使用。

    4. 应用案例和使用建议


    - 便携式电子设备: 这些连接器特别适合小型、轻量的便携式设备,如智能手机和平板电脑,因为它们可以实现低剖面和高可靠性。
    - 工业控制设备: 在需要频繁插拔的应用场景下,如工厂自动化系统,这些连接器因其耐用性和稳定性而表现出色。
    - 汽车电子: 811系列的抗振和抗冲击特性使其成为车载设备的理想选择。
    使用建议:
    - 在组装过程中,务必按照制造商的建议进行操作,避免对连接器造成不必要的压力或损害。
    - 使用适当的工具和技术来保证连接器的良好安装,以延长使用寿命并保持最佳性能。

    5. 兼容性和支持


    - 兼容性: 811系列与标准的2.54毫米间距电路板相兼容,可用于大多数现有的设计和应用中。
    - 支持: PRECI-DIP提供了详细的技术资料和在线技术支持,用户可以通过电话、邮件或网站联系技术支持团队。

    6. 常见问题与解决方案


    - 问题1: 连接器接触不良。
    - 解决办法: 检查焊接质量,确保焊接过程无虚焊,重新焊接或更换连接器。
    - 问题2: 插入力过大。
    - 解决办法: 检查连接器是否正确插入,确认插针没有变形或损坏。
    - 问题3: 电气特性不达标。
    - 解决办法: 检查电路板上的电容和电阻值是否符合要求,必要时重新计算和调整。

    7. 总结和推荐


    综上所述,811系列弹簧加载连接器是一款集可靠性和高性能于一体的理想选择,特别适用于需要低剖面和高可靠性的应用场合。凭借其出色的设计和优越的性能,这一系列产品在市场上具备极强的竞争优势。我们强烈推荐811系列连接器给那些追求高品质连接解决方案的专业人士。

811-SS-002-30-003101参数

参数
间距 2.54mm
材料 黄铜
排数 1
触头镀层
触头数量 2
触头镀层厚度 500nm
类型 Piston
长*宽*高 5.08mm(长度)*2.54mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 散装

811-SS-002-30-003101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

811-SS-002-30-003101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 矩形连接器 - 弹簧式 PRECI-DIP 811-SS-002-30-003101 811-SS-002-30-003101数据手册

811-SS-002-30-003101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 0.3922 ¥ 3.3337
750+ $ 0.3605 ¥ 3.0643
3000+ $ 0.3468 ¥ 2.9478
库存: 4475
起订量: 300 增量: 1
交货地:
最小起订量为:300
合计: ¥ 1000.11
直接购买
加入购物车
