8MM-11-0003-02-131191

产品分类: 矩形连接器 - 弹簧式
厂牌: PRECI-DIP
产品描述: Preci-Dip 2.54mm间距3p单排多路连接器, 直角, 表面安装
供应商型号: 7025135P
供应商: 海外现货
标准整包数: 1

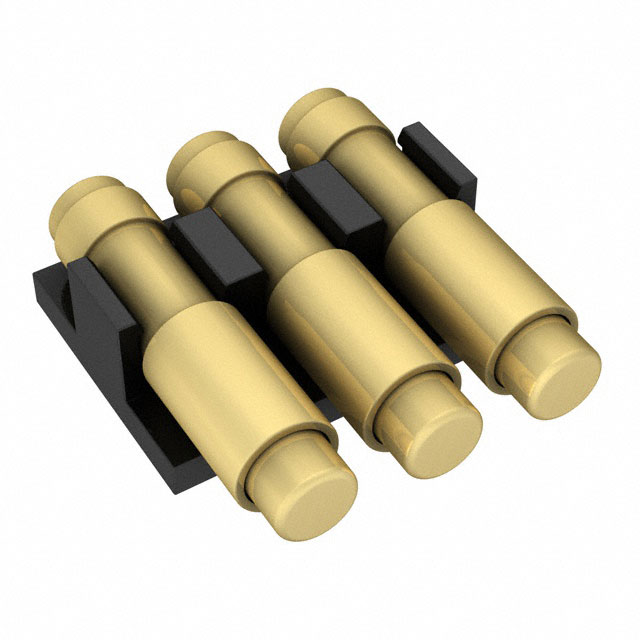

PRECI-DIP 矩形连接器 - 弹簧式 8MM-11-0003-02-131191

8MM-11-0003-02-131191概述

    # SPRING-LOADED CONNECTORS & PAD CONNECTORS SERIES 8MM

    产品简介


    本系列弹簧加载连接器和焊盘连接器(型号8MM-11-00NN-02-131)是单排结构,提供2.54mm间距的表面贴装平行焊盘连接器,适用于固定接触点与弹簧加载连接器配对。这些连接器广泛应用于需要高可靠性和稳定性的各种电子产品中,如工业控制、通讯设备及消费类电子产品。

    技术参数


    基本规格
    - 绝缘材料: 黑色玻璃填充聚酯 (PCT-GF30-FR)
    - 阻燃等级: UL 94V-O
    - 触点材料: 黄铜 CuZn36Pb3 (C36000)
    - 接触面积: 直径1.5mm
    - 最大工作电流: 3.5A
    - 耐压强度: 最小1000VRMS
    - 共面性: SMD端子最大0.1mm(在长度为25mm的连接器上测量)
    订购信息
    - 电镀代码: 金 0.25µm
    - 端接方式: 金 0.25µm
    通用规格
    - 工作温度范围: -55°C至+125°C
    - 气候类别 (IEC): 55/85/21
    - 工作湿度范围年平均值: 75%
    电气特性
    - 绝缘电阻: 相邻两个触点之间最小10,000MΩ(500VAC)
    - 电容: 相邻两个触点之间的最大电容1pF
    环境特性
    - 干热恒稳状态: 125°C,16小时
    - 湿热循环: 25/55°C,90-100%RH,24小时一个循环
    - 冷恒稳状态: -55°C,2小时
    - 温度冲击: -55/+125°C,5个循环,每个循环30分钟
    - 正弦振动: 10到500Hz,10g,每分钟一个倍频程,每个轴向10个循环
    - 冲击: 50g,11ms,三个轴向各三次
    - 焊接性: 符合J-STD-002A标准
    - 抗熔焊热: 符合J-STD-0020C标准
    - 湿敏度: 符合J-STD-020C级别1
    - 抗腐蚀性:
    - 盐雾测试: 48小时
    - 二氧化硫 (SO2) 测试: 96小时,25ppm SO2,25°C,75%RH
    - 硫化氢 (H2S) 测试: 96小时,12ppm H2S,25°C,75%RH

    产品特点和优势


    该系列弹簧加载连接器具有多项显著优势,包括:
    - 高可靠性: 在严苛的环境条件下仍能保持稳定性能。
    - 卓越的电气特性: 低电容和高绝缘电阻确保信号传输的稳定性和减少干扰。
    - 优异的机械性能: 高抗震和抗冲击能力,适用于恶劣的工作环境。
    - 易于安装: 采用SMD封装,便于自动装配,提高生产效率。

    应用案例和使用建议


    这些连接器广泛应用于各种工业控制系统和通信设备中。在实际使用中,应注意保持连接器的良好清洁,避免接触不良;同时,在高温环境中工作时,需监测温度以防止过热损坏。

    兼容性和支持


    该系列产品与其他Preci-Dip品牌的连接器兼容,并且获得了Underwriters Laboratories Inc.的认可。制造商提供了全面的技术支持和服务,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    1. 问题: 连接器无法插入?
    - 解决方案: 检查连接器是否清洁,并确认安装位置正确。

    2. 问题: 触点接触不良?
    - 解决方案: 清洁触点,确保安装稳固无松动。

    3. 问题: 连接器温度过高?
    - 解决方案: 降低负载电流或采取散热措施。

    总结和推荐


    综上所述,这款弹簧加载连接器凭借其高性能、高可靠性和广泛的适用性,成为许多电子设备的理想选择。推荐在需要高度可靠连接的应用场景中使用,例如工业控制、通信设备等。

8MM-11-0003-02-131191参数

参数
触头数量 3
触头镀层厚度 250nm
类型 Mating Target
间距 2.54mm
材料 黄铜
排数 1
触头镀层
长*宽*高 2.44mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 散装

8MM-11-0003-02-131191厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

8MM-11-0003-02-131191数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 矩形连接器 - 弹簧式 PRECI-DIP 8MM-11-0003-02-131191 8MM-11-0003-02-131191数据手册

8MM-11-0003-02-131191封装设计

查看详情并下载
Symbol
Footprint
3D Model
