811-SS-003-30-007101

产品分类: 矩形连接器 - 弹簧式
厂牌: PRECI-DIP
产品描述: Piston 2.54mm 1 3 黄铜 500nm 金 贴片安装 7.62mm(长度)*2.54mm(高度)
供应商型号: 811-SS-003-30-007101
供应商: 海外现货
标准整包数: 1

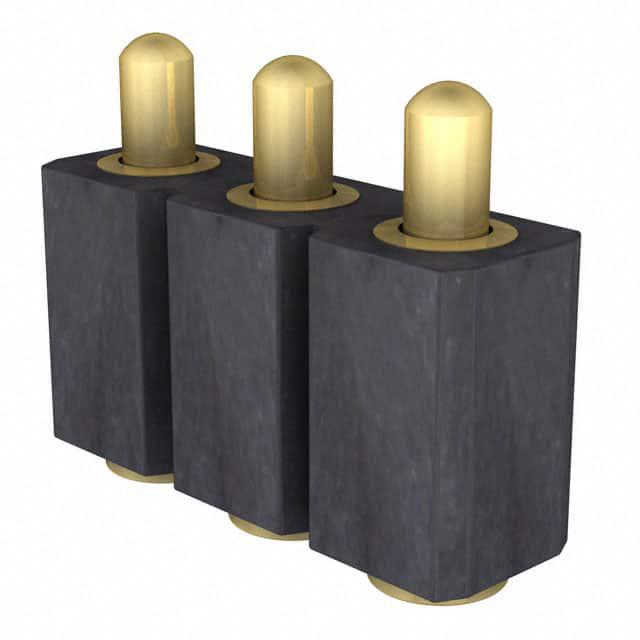

PRECI-DIP 矩形连接器 - 弹簧式 811-SS-003-30-007101

811-SS-003-30-007101概述

    SPRING-LOADED CONNECTORS & PAD CONNECTORS SERIES 811

    产品简介


    本手册介绍的是Precidip公司生产的弹簧负载连接器(Spring-Loaded Connectors)系列811。这类连接器专为表面贴装设计,采用垂直安装方式,适用于多种电子设备的模块化接口。系列811的单排型号能够提供稳定可靠的接触性能,特别适合于需要低轮廓设计的应用场景。

    技术参数


    - 结构材料:
    - 活塞和外壳:铜锌合金CuZn36Pb3 (C36000)
    - 弹簧:不锈钢X12 CrNi177,符合DIN 17224标准
    - 电气特性:
    - 最大行程:1.4 mm(对于811-...-001101型号为1.15 mm)
    - 初始力:0.25 N
    - 初始力半程:0.6 N
    - 最大操作电流:3.5 A
    - 接触电阻:15 mΩ(静态测量,位于中间位置)
    - 机械寿命:100,000次
    - 尺寸:高度4.5 mm 至7.5 mm不等,可选不同规格

    产品特点和优势


    - 低轮廓设计:系列811采用了空心活塞设计,实现了极低的轮廓高度,使得连接器占用空间小,适用于空间受限的应用场合。
    - 高可靠性:该系列经过严格测试,能够在极端环境下保持稳定的电气性能,适用于恶劣的工作条件。
    - 快速插拔:独特的弹簧负载设计使得连接和断开更加便捷且稳定,避免了传统连接器可能存在的接触不良问题。

    应用案例和使用建议


    - 车载电子设备:在汽车电子系统中,这些连接器可以用于连接传感器和其他控制模块,由于其良好的机械和电气稳定性,能够在振动频繁的环境中可靠运行。
    - 工业自动化:在工业机器人和自动化设备中,连接器的耐用性和抗振性能确保了长期无故障运行。
    使用建议:
    - 在选择连接器时,请根据具体应用需求选择合适的初始力和行程参数,以保证最佳性能。
    - 为了防止外部干扰,建议在电路设计中添加适当的滤波措施。

    兼容性和支持


    - 兼容性:Precidip 811系列连接器可以与其他同类产品互换使用,但具体应用前需确认产品规格和接口匹配。
    - 技术支持:Precidip公司提供全面的技术支持服务,包括产品咨询、安装指导和技术文档下载。客户可以通过电话或电子邮件联系技术支持团队。

    常见问题与解决方案


    - 问题:连接器接触不良。
    - 解决方案:检查接头是否完全插入到位,并确保没有灰尘或其他杂物阻碍接触。
    - 问题:无法正确锁定连接器。
    - 解决方案:检查锁定机制是否正常运作,并确保所有零件都安装到位。

    总结和推荐


    综上所述,Precidip系列811弹簧负载连接器是一款高性能、高可靠性的产品,特别适合需要低轮廓设计且在恶劣环境下运行的应用场合。其独特的设计和优越的性能使其在市场上具有很强的竞争优势。强烈推荐给需要高质量连接解决方案的工程师和设计师。
    如果您正在寻找一种既坚固又可靠的连接器解决方案,Precidip系列811是一个值得考虑的选择。

811-SS-003-30-007101参数

参数
类型 Piston
间距 2.54mm
材料 黄铜
排数 1
触头镀层
触头数量 3
触头镀层厚度 500nm
长*宽*高 7.62mm(长度)*2.54mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 散装

811-SS-003-30-007101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

811-SS-003-30-007101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 矩形连接器 - 弹簧式 PRECI-DIP 811-SS-003-30-007101 811-SS-003-30-007101数据手册

811-SS-003-30-007101封装设计

查看详情并下载
Symbol
Footprint
3D Model
