8PM-11-0008-02-131

产品分类: 矩形连接器 - 弹簧式
厂牌: PRECI-DIP
产品描述: Piston 2.54mm 1 8 黄铜 250nm 金 贴片安装 20.32mm(长度)*7.3mm(高度)
供应商型号: 1212-1838-ND
供应商: Digi-Key
标准整包数: 1

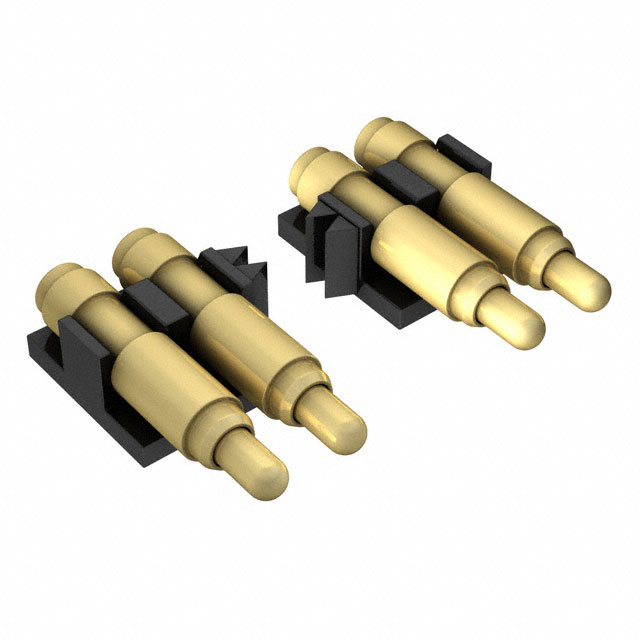

PRECI-DIP 矩形连接器 - 弹簧式 8PM-11-0008-02-131

8PM-11-0008-02-131概述

    SPRING-LOADED CONNECTORS & PAD CONNECTORS

    产品简介


    弹簧式连接器(Spring-Loaded Connectors)和贴片连接器(Pad Connectors)是一种具有高可靠性的电子元件,广泛应用于各种电路板设计中。本系列产品型号为8PM,提供单行排列,适用于表面贴装(Surface Mount Technology, SMT)。这些连接器通过弹簧负载接触点(Spring-Loaded Contacts, SLC),使得其具备高度的稳定性和可靠性,特别适合需要频繁插拔操作的应用场合。

    技术参数


    | 参数 | 值 |

    | 阻燃等级 | UL 94V-O |
    | 插针材料 | 黄铜CuZn36Pb3 (C36000) |
    | 弹簧材料 | 乐泰钢(DIN 17223),镀金 |
    | 最大行程 | 1.5 mm |
    | 初始力 | 0.2 N |
    | 半程初始力 | 0.9 N |
    | 机械寿命 | 50,000 次 |
    | 最大工作电流 | 3 A |
    | 接触电阻 | 10 mΩ (静态测量,半程位置) |
    | SMD 端子共面性 | 最大 0.1 mm |

    产品特点和优势


    弹簧式连接器具有以下特点和优势:
    1. 高可靠性:通过弹簧负载设计,确保长期使用过程中依然保持良好的接触稳定性。
    2. 耐久性强:经受住超过50,000次的插拔循环测试,确保在频繁插拔的应用场合下的使用寿命。
    3. 高温环境适应性:可在-55°C到+125°C的宽温度范围内稳定工作,满足严苛环境下的需求。
    4. 环保认证:获得UL 94V-O阻燃等级认证,保证产品安全性能。

    应用案例和使用建议


    这种连接器广泛应用于消费电子、工业控制、汽车电子等领域。例如,在汽车电子中,它们可以用于连接汽车传感器和控制单元,确保信号传输的稳定性和可靠性。使用时应注意:
    - 在焊接前确保清洁端子,以避免焊料污染影响接触性能。
    - 安装时应遵循正确的安装步骤,避免过度弯曲导致损坏。

    兼容性和支持


    本系列产品支持标准的Tape & Reel包装,符合EIA标准481要求。制造商提供全面的技术支持,包括售前咨询和售后维护服务。具体联系信息如下:
    - 电话: +41 (0)32 421 04 00
    - 传真: +41 (0)32 421 04 01
    - 电子邮件: sales@precidip.com
    - 网址: www.precidip.com

    常见问题与解决方案


    1. Q: 连接器如何确保接触稳定?
    - A: 采用弹簧负载设计,确保即使在多次插拔后仍能保持稳定的接触状态。

    2. Q: 如何判断连接器是否已损坏?
    - A: 可以通过测量接触电阻来判断。若接触电阻超出正常范围,则需更换新的连接器。

    总结和推荐


    总体而言,Preci-Dip的8PM系列弹簧式连接器是一款性能优异的产品,适用于多种严苛环境下的应用。其高可靠性、良好的耐久性及广泛的温度适应能力使其在市场上具备强大的竞争力。强烈推荐在对连接器性能有较高要求的应用中使用此产品。

8PM-11-0008-02-131参数

参数
触头数量 8
触头镀层厚度 250nm
类型 Piston
间距 2.54mm
材料 黄铜
排数 1
触头镀层
长*宽*高 20.32mm(长度)*7.3mm(高度)
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 散装

8PM-11-0008-02-131厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

8PM-11-0008-02-131数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 矩形连接器 - 弹簧式 PRECI-DIP 8PM-11-0008-02-131 8PM-11-0008-02-131数据手册

8PM-11-0008-02-131封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.3224 ¥ 61.8743
10+ $ 5.9914 ¥ 50.1409
50+ $ 5.3475 ¥ 44.7517
100+ $ 5.0922 ¥ 42.6149
250+ $ 4.7734 ¥ 39.9477
500+ $ 4.5457 ¥ 38.042
1000+ $ 4.3289 ¥ 36.2279
2500+ $ 4.0583 ¥ 33.9627
库存: 507
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 61.87
