首页  >  产品百科  >  813-SS-006-30-005101

813-SS-006-30-005101

产品分类: 矩形连接器 - 弹簧式
厂牌: PRECI-DIP
产品描述: Piston 2.54mm 2 6 黄铜 500nm 金 贴片安装 7.62mm(长度)*5.08mm(高度)
供应商型号: 1212-1671-ND
供应商: Digi-Key
标准整包数: 1

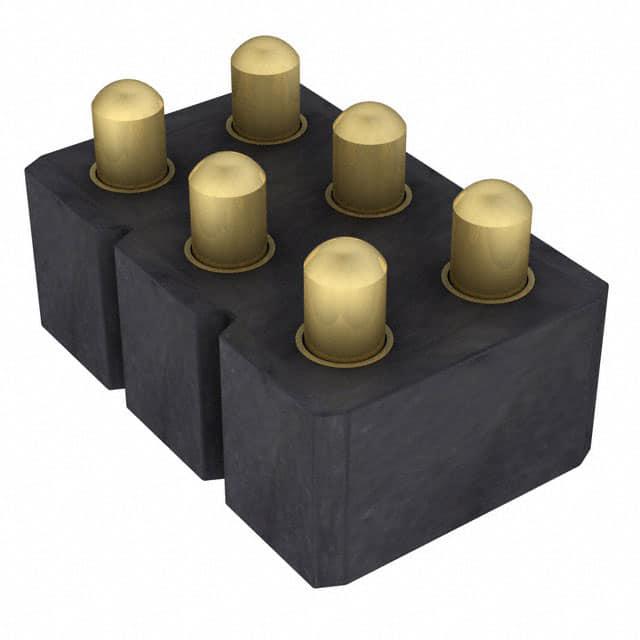

PRECI-DIP 矩形连接器 - 弹簧式 813-SS-006-30-005101

813-SS-006-30-005101概述

    # SPRING-LOADED CONNECTORS & PAD CONNECTORS SERIES 813

    产品简介


    弹簧加载连接器(Spring-Loaded Connectors)与焊盘连接器(Pad Connectors)系列813是一种双排式连接器,广泛应用于需要高可靠性的电路板设计中。该系列产品采用表面贴装垂直安装方式,并配备定位销以确保精确对位。其核心特点是采用了弹簧加载接触技术(SLC),并且配备了空心活塞设计,旨在提供低轮廓连接。
    主要功能和应用领域包括:
    - 适用于电信、数据通信、工业自动化和医疗设备等领域。
    - 高可靠性,可在苛刻环境中保持稳定性能。
    - 便于自动化组装和焊接工艺,适合大规模生产。

    技术参数


    | 参数 | 描述 |

    | 尺寸 | 2.54 mm (标准间距) |
    | 极数 | 可定制双排连接器,极数范围多样 |
    | 材料 | 活塞和套筒:铜锌36Pb3 (C36000),黄铜 |
    | 弹簧材质 | 不锈钢X12CrNi177,符合DIN 17224标准 |
    | 最大行程 | 1.4 mm (部分型号最大行程为1.15 mm) |
    | 初始力 | 0.25 N |
    | 半行程初始力 | 0.6 N |
    | 机械寿命 | 100,000次循环 |
    | 最大操作电流 | 3.5 A |
    | 接触电阻 | 15 mΩ (静态测量,半行程位置) |
    | 共面度 | 表面贴装端子最大共面度0.1 mm (测量长度25 mm) |

    产品特点和优势


    弹簧加载连接器813系列具备多项显著优势,使其在市场上具有较强的竞争力:
    - 高可靠性:经过严格的环境测试验证,确保在各种条件下仍能保持良好的电气性能。
    - 耐用性强:高达100,000次的机械寿命,保证长期稳定使用。
    - 易于组装:采用标准间距和表面贴装技术,便于自动化生产和组装。
    - 低轮廓设计:空心活塞设计使得连接器高度较低,适用于空间受限的应用场合。

    应用案例和使用建议


    应用案例
    - 医疗设备:利用其高可靠性和低故障率,广泛用于医疗器械的连接接口。
    - 工业自动化:在机器人和其他自动化设备中作为信号传输的重要组件。
    - 通信设备:用于网络交换机、路由器等电信设备内部的信号连接。
    使用建议
    - 在高温环境下使用时,需特别注意确保散热良好,避免过热导致性能下降。
    - 对于要求极高可靠性的应用场景,建议选择具备更高机械寿命的型号。
    - 定期检查和维护连接器,确保长时间使用后依然保持良好的电气连接性能。

    兼容性和支持


    - 兼容性:系列813弹簧加载连接器兼容标准的2.54 mm间距连接器系统,可轻松与其他同类产品进行配对。
    - 厂商支持:PRECI-DIP SA 提供全面的技术支持和售后服务,确保客户在使用过程中遇到任何问题都能得到及时帮助。

    常见问题与解决方案


    1. 问:如何清洁弹簧加载连接器?
    - 答:建议使用压缩空气吹除灰尘和杂物,必要时可用无水酒精轻轻擦拭。

    2. 问:连接器频繁断开,应该如何处理?
    - 答:首先检查是否有灰尘或污染物堵塞,其次检查机械结构是否有磨损。如果问题仍然存在,建议更换新的连接器。
    3. 问:如何提高连接器的抗振动能力?
    - 答:可以采用额外的防振措施,如在连接器周围添加减震垫或选择更高机械寿命的型号。

    总结和推荐


    弹簧加载连接器系列813凭借其出色的电气性能、高强度机械寿命和广泛应用范围,成为市场上极具竞争力的产品。尤其适用于需要高可靠性的工业和医疗应用。建议用户根据具体需求选择合适的型号,并遵循最佳使用建议以确保长期稳定运行。综合来看,推荐此产品给寻求高质量、高可靠性的连接器解决方案的工程师和技术采购人员。

813-SS-006-30-005101参数

参数
间距 2.54mm
材料 黄铜
排数 2
触头镀层
触头数量 6
触头镀层厚度 500nm
类型 Piston
长*宽*高 7.62mm(长度)*5.08mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 散装

813-SS-006-30-005101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

813-SS-006-30-005101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 矩形连接器 - 弹簧式 PRECI-DIP 813-SS-006-30-005101 813-SS-006-30-005101数据手册

813-SS-006-30-005101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.8232 ¥ 32.306
10+ $ 3.47 ¥ 29.3218
25+ $ 3.1649 ¥ 26.2293
50+ $ 3.0913 ¥ 25.6191
100+ $ 2.944 ¥ 24.3987
250+ $ 2.576 ¥ 21.3489
500+ $ 2.5024 ¥ 20.7389
1000+ $ 2.1344 ¥ 17.689
2500+ $ 1.9872 ¥ 16.4691
库存: 147
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 32.3
