2SP0115T2A0-17

产品分类: 栅极电源驱动器
厂牌: POWER INTEGRATIONS
产品描述: 5ns 2 14.5V 15.5V IGBT 10ns 半桥 8A,15A 贴片安装
供应商型号: 2SP0115T2A0-17
供应商: 国内现货
标准整包数: 1

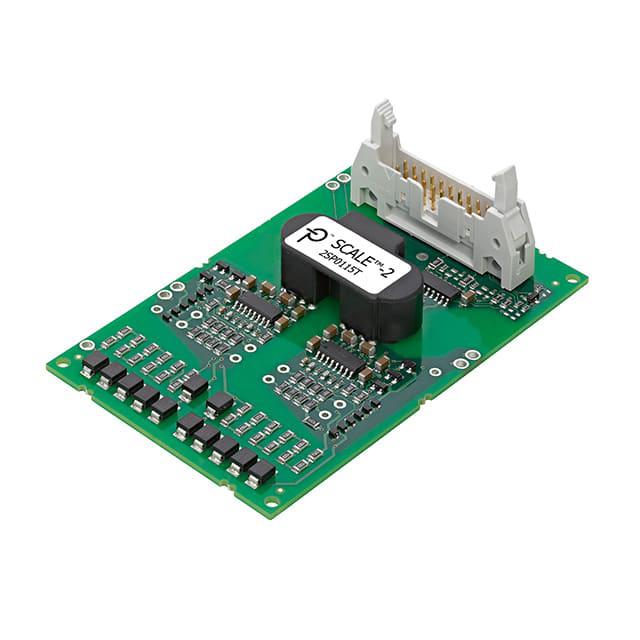

POWER INTEGRATIONS 栅极电源驱动器 2SP0115T2A0-17

2SP0115T2A0-17概述

    2SP0115T2Ax-17 IGBT Dual-Channel Driver: A Comprehensive Guide

    1. 产品简介


    2SP0115T2Ax-17是一款基于SCALE-2技术设计的紧凑型双通道智能门极驱动器,专为1700V 17mm双IGBT模块而设计。该驱动器的特点包括即插即用解决方案、并联连接能力以及高可靠性,使其适用于风力发电转换器、工业驱动系统、不间断电源(UPS)、功率因数校正器、牵引、铁路电源供应、焊接、开关电源(SMPS)以及医学成像和激光技术等多个领域。

    2. 技术参数


    2SP0115T2Ax-17的技术规格如下:
    - 绝对最大额定值
    - 供电电压:VCC至GND 0至16V
    - 逻辑输入和输出电压:至GND -0.5V至VCC+0.5V
    - 电流:SOx电流,故障条件总电流 20mA
    - 峰值电流:Iout -8A 至 +15A
    - 平均供电电流:ICC 290mA
    - 每个门极的最大输出功率(环境温度<70°C):1.2W
    - 门极开路电阻:不安装
    - 转关频率:未定义,取决于IGBT模块
    - 测试电压(50Hz/1分钟):初级到次级 5000VAC,次级到次级 4000VAC
    - 推荐操作条件
    - 供电电压:VCC至GND 14.5V至15.5V
    - 阻断时间:不小于90ms
    - 电气特性:内部DC/DC转换器效率可达85%
    - 电气隔离:初级到次级侧测试电压5000VAC

    3. 产品特点和优势


    2SP0115T2Ax-17的主要优势包括:
    - 即插即用解决方案:缩短应用开发时间。
    - 极高的可靠性:长服务寿命。
    - 内置DC/DC电源供应:提供稳定的电源。
    - 双通道设计:适用于多种应用需求。
    - 安全隔离:符合EN 50178标准。
    - 适配广泛的IGBT模块:支持1700V 17mm双IGBT模块。
    - 短路保护和监测功能:确保安全运行。


    4. 应用案例和使用建议


    根据手册中的应用场景,2SP0115T2Ax-17广泛应用于风电逆变器、工业驱动、UPS、功率因数校正、牵引设备、铁路电源、焊接系统、SMPS以及医学和激光技术等领域。在具体应用时,建议用户根据所使用的IGBT模块选择合适的门极电阻(如PR02 / 2W / 5% Vishay),确保系统稳定运行。

    5. 兼容性和支持


    2SP0115T2Ax-17与多种1700V IGBT模块兼容,包括但不限于FF225R17ME4、2MBI300VN-170-50等。制造商CT-Concept Technologie AG提供详尽的应用文档和技术支持,确保用户能够顺利部署和维护产品。

    6. 常见问题与解决方案


    用户可能会遇到以下问题及其解决方案:
    - 问题1: 门极电阻未正确组装。
    - 解决方案: 根据手册中的“门极电阻装配”部分进行正确安装。
    - 问题2: 供电电压不稳定。
    - 解决方案: 检查供电电路,确保电压范围在推荐值内。
    - 问题3: 输出信号不稳定。
    - 解决方案: 检查门极电阻和外部电路连接,确保正确的门极电阻值和负载配置。

    7. 总结和推荐


    2SP0115T2Ax-17凭借其高度可靠的性能、广泛的适用性和易于集成的特点,在众多电力电子应用中表现出色。其独特的技术和优势使其成为高性能应用的理想选择。鉴于其可靠性和广泛的兼容性,强烈推荐在相关电力电子系统中使用该产品。

2SP0115T2A0-17参数

参数
栅极类型 IGBT
电流 - 峰值输出(灌入,拉出) 8A,15A
最小工作供电电压 14.5V
驱动数量 2
通道类型 -
逻辑电压 - VIL,VIH -
驱动配置 半桥
上升时间 5ns
最大传播延迟时间 -
输入类型 -
最大工作供电电压 15.5V
下降时间 10ns
最大高压侧电压-自举 1.7KV
安装方式 贴片安装
零件状态 在售
包装方式 托盘

2SP0115T2A0-17厂商介绍

Power Integrations是一家全球领先的高性能电子公司,专注于开发高效能的电源管理集成电路。公司的主要产品包括集成电路、二极管和相关产品,广泛应用于家电、计算机、工业和汽车等众多领域。

产品分类:
1. 集成电路:包括AC-DC电源转换器、DC-DC电源转换器等,用于将交流电转换为直流电,或在不同电压之间进行转换。
2. 二极管:包括肖特基二极管、快速恢复二极管等,用于整流、开关和保护电路。
3. 相关产品:包括电源模块、电源适配器等,为客户提供一站式电源解决方案。

应用领域:
1. 家电:如空调、冰箱、洗衣机等家用电器的电源管理。
2. 计算机:如服务器、个人电脑、笔记本电脑等计算机设备的电源转换。
3. 工业:如自动化设备、工业控制系统等工业领域的电源管理。
4. 汽车:如电动汽车、混合动力汽车等新能源汽车的电源转换。

Power Integrations的优势:
1. 高效能:产品具有高效率、低功耗的特点,有助于降低能源消耗和减少碳排放。
2. 创新技术:公司拥有多项专利技术,如Flyback技术、SOTB技术等,为客户提供高性能的电源解决方案。
3. 可靠性:产品经过严格的质量控制和测试,确保在各种环境下的稳定运行。
4. 定制化服务:根据客户需求,提供定制化的电源解决方案,满足不同应用场景的需求。

2SP0115T2A0-17数据手册

厂牌 PDF简要描述 下载
POWER INTEGRATIONS 栅极电源驱动器 POWER INTEGRATIONS 2SP0115T2A0-17 2SP0115T2A0-17数据手册

2SP0115T2A0-17封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
12+ ¥ 450.12
24+ ¥ 442.86
36+ ¥ 435.6
48+ ¥ 421.08
库存: 200
起订量: 12 增量: 72
交货地:
最小起订量为:12
合计: ¥ 5401.44
